BIS-412 / BIS-412i

Na szynę 35 mm.

Z wejściami sterującymi ZAŁĄCZ WSZYSTKO i WYŁĄCZ WSZYSTKO



UWAGA!
Nastąpiła zmiana konstrukcyjna i funkcjonalna w przekaźnikach zasilanych 24V. Obecnie produkowane są przekaźniki wyzwalane sygnałem + (plus). Dawna wersja była wyzwalana sygnałem – (minus). Bieżąco sprzedawana są nowe wersje przekaźników. Ze względu na systemy już działające nadal dostępne są stare wersje przekaźników. W razie zainteresowania prosimy o składanie zamówienia z klauzulą informującą o zapotrzebowaniu na wersję ze sterowaniem – (minus). Ewentualnie prosimy o kontakt z naszym działem sprzedaży.




Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.






Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy BIS-412 przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego. Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.





Działanie
Sterowanie lokalne
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego    z grupy sterowania lokalnego. Styk przekaźnika przełączany jest w pozycję 7-10. Po następnym impulsie nastąpi wyłączenie odbiornika (styk powraca do pozycji 7-12).
Sterowanie centralne
WYŁĄCZ WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego    nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję   7-12.
ZAŁĄCZ WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego    nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-10.


UWAGA!
BIS-412 (230V) i BIS-412i (230V) mogą współpracować z przyciskami podświetlanymi (ΣI<5mA).

BIS-412 (24V) nie może współpracować z przyciskami podświetlanymi.

 Dane techniczne

zasilanie
     BIS-412 230V 100÷265V AC
     BIS-412i 230V 100÷265V AC
     BIS-412 24V 24V AC/DC
styk / prąd obciążenia AC-1
    BIS-412 230V separowany 1P / <16A
    BIS-412i 230V separowany 1Z / <16A (160A/20ms)
    BIS-412 24V separowany 1P / <16A
impuls sterujący 110÷265VAC <20mA
maks. prąd przycisków sterujących Σ5mA
opóźnienie zadziałania 0,1÷0,2s
sygnalizacja zasilania LED zielona
sygnalizacja załączenia styku LED czerwona
pobór mocy
     stan czuwania 0,15W
     stan załączenia 0,6W
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
moment dokręcający 0,4 Nm
wymiary 1 moduł (18mm)
montaż na szynie TH-35mm
stopień ochrony IP20


Tabela mocy



Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.

Czytaj więcej!
PORADNIK PRAKTYKA ELEKTRYKA
Przekaźnik bistabilny GRUPOWY

przejdź►








Pliki do pobrania:

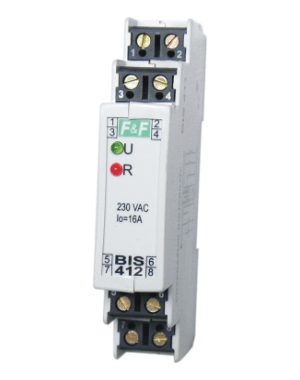

Zdjęcie

Schemat

BIS-412 230V

BIS-412 230V

BIS-412i 230V

BIS-412i 230V

BIS-412 24V sterowanie - (minus)

BIS-412 24V sterowanie - (minus)

BIS-412 24V sterowanie + (plus)

BIS-412 24V sterowanie + (plus)

Dodatki

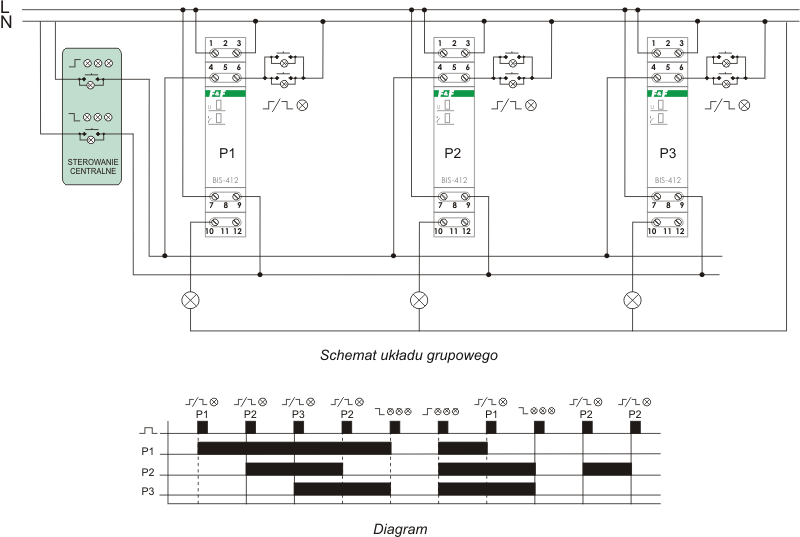

Schemat układu grupowego

Schemat układu grupowego

Ciekawa aplikacja

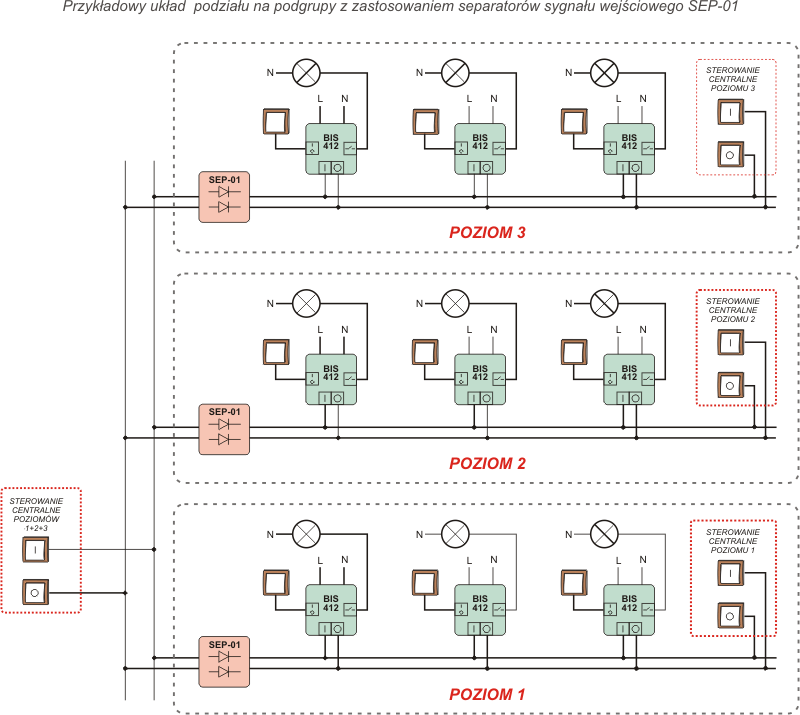

Idea podziału na podgrupy
