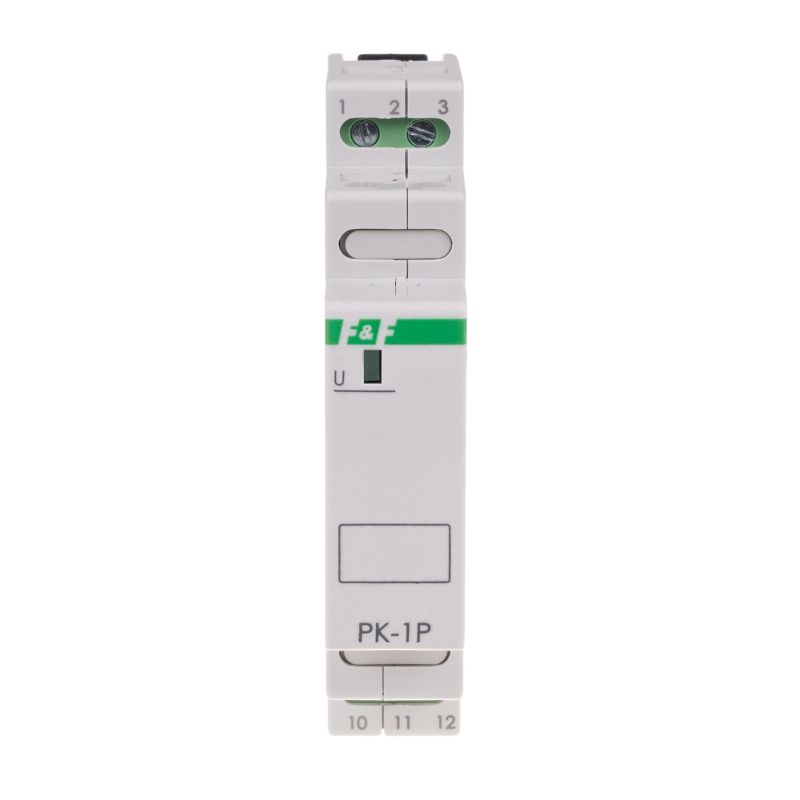

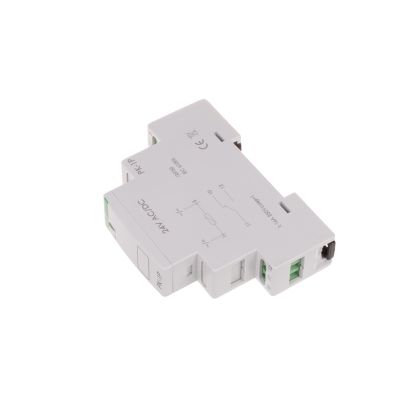

Electromagnetic relay PK-1P 24 V

Name: Electromagnetic relay PK-1P 24 V
Brand: Automatyka F&F
SKU: PK-1P-24V
Rating: 5 (19 reviews)

Reference: PK-1P-24V, EAN13: 5908312595632

Contact configuration 1xNO/NC. Load current 16 A. Supply voltage 24 V AC.
Electromagnetic relay in single-module casing intended for direct assembly on the TH-35 bus bar.

Functioning
Application of the power supply voltage to the relay's coil results in a shift of the contact. After the decay of the voltage in question, the contact returns to the initial position.

Order labelling method:

eg. PK-1P 24V --------- supply voltage

Reference PK-1P-24V

Power supply voltage: 24 V AC/DC
Power supply tolerance: -15 ÷ 10 %
Maximum AC-1 load current: 16 A
The executive element: relay
Contact configuration: 1 × NO/NC
Separation of the contact: YES
Power consumption (max): 25 mA
Mechanical connecting durability: min. 5x10⁶ cykli
Terminal: pluggable terminal blocks 2,5 mm²
Tightening torque: 0,4 Nm
Working temperature: -25 ÷ 50 °C
Dimensions: 1 module (18 mm)
Assembly: on rail 35 mm
Ingress Protection Marking: IP20

PK 1P 24 V Bedienungsanleitung

(644.83KB)

PK-1P 24 V Manuel d’utilisation

(638.42KB)

type	contacts	AC1 contact current	coil voltage	power consumption	mod	terminal
PK-1P 12 V	1 x NO/NC	16 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-1P 24 V	1 x NO/NC	16 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-1P 48 V	1 x NO/NC	16 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-1P 110 V	1 x NO/NC	16 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-1P 230 V	1 x NO/NC	16 A	230 V AC	25 mA	1	2,5 mm²
PK-2P 12 V	2 x NO/NC	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-2P 24 V	2 x NO/NC	8 A	24 V AC/DC	25 mA	1	2,5 mm²
PK-2P 48 V	2 x NO/NC	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-2P 110 V	2 x NO/NC	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-2P 230 V	2 x NO/NC	8 A	230 V AC	25 mA	1	2,5 mm²
PK-3P 12 V	3 x NO/NC	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-3P 24 V	3 x NO/NC	8 A	24 V AC /DC	25 mA	1	2,5 mm²
PK-3P 48 V	3 x NO/NC	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-3P 110 V	3 x NO/NC	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-3P 230 V	3 x NO/NC	8 A	230 V AC	25 mA	1	2,5 mm²
PK-4PZ 12 V	2 x NO/NC+2 x NO	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 24 V	2 x NO/NC+2 x NO	8 A	24 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 48 V	2 x NO/NC+2 x NO	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 110 V	2 x NO/NC+2 x NO	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 230 V	2 x NO/NC+2 x NO	8 A	230 V AC	25 mA	1	2,5 mm²
PK-4PR 12 V	2 x NO/NC+2 x NC	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 24 V	2 x NO/NC+2 x NC	8 A	24 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 48 V	2 x NO/NC+2 x NC	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 110 V	2 x NO/NC+2 x NC	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 230 V	2 x NO/NC+2 x NC	8 A	230 V AC	25 mA	1	2,5 mm²

Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.

Tabela obciążalności styków
W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA

CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:

Żarówki	Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
Halogeny	Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa)	Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED)	Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
