Electronic bistable impulse relay BIS-411B-LED

BIS-411B-LED, 5902431674049
Electronic bistable impulse relay allows switching of lighting or other equipment from several different points of using the control buttons are connected in parallel.
Power supply 230 V AC. Maximum load 16 A. On TH-35 mm rail. Can be used with backlit buttons.



Functioning
The receiver is actuated by means of a current pulse triggered by pushing any bell push connected to the relay. The receiver is deactivated by another pulse or after a preset time.
The relay does not “memorize” the position of the relay contact, i.e. in case of supply voltage decay and the subsequent return of supply voltage, the relay contact will be set in the off position. Such a solution prevents the automatic actuation of the receivers controlled that might occur without proper supervision after a long-lasting decay of supply voltage.


Attention!
The BIS-411 and BIS-411i (230V versions) compatible with bell pushes equipped with fluorescent lamps.

Attention!
The BIS-411 and BIS-411i (24V versions) not compatible with bell pushes equipped with fluorescent lamps.

Power table




The above data are indicative and will depend to a large extent on the design of a specific receiver (especially for LED bulbs, energy saving lamps, electronic transformers and pulse power supplies), switching frequency and working conditions.


BIS-411B-LED
Power supply voltage
165÷265 V AC
Local control
YES
Maximum AC-1 load current
16 A (120 A/20 ms)
The executive element
relay
Contact configuration
1 × NO
Separation of the contact
YES
Resistance to shock currents
YES
Number of channels
1
functionality
ON/OFF
Delay of operation
0,1 ÷ 0,2 s
Żywotność mechaniczna przycisku
10⁶ cykli
Control pulse current
less than 5 mA
Cooperation with illuminated buttons
YES
Status memory after power failure
NO
Activate on time
NO
Dedicated central control inputs
NO
Radio control
NO
Terminal
pluggable terminal blocks 2,5 mm²
Tightening torque
0,4 Nm
Power consumption
0,6 W
Working temperature
-25 ÷ 50 °C
Dimensions
1 module (18 mm)
Assembly
on rail 35 mm
Ingress Protection Marking
IP20

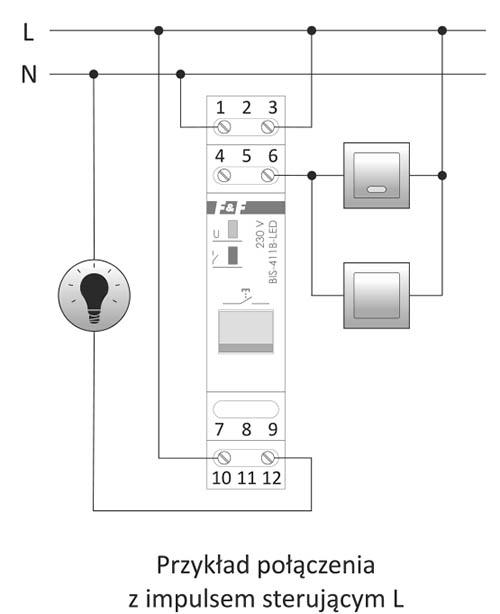

BIS-411B-LED - schemat podłączenia

BIS-411B-LED - schemat podłączenia
Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
