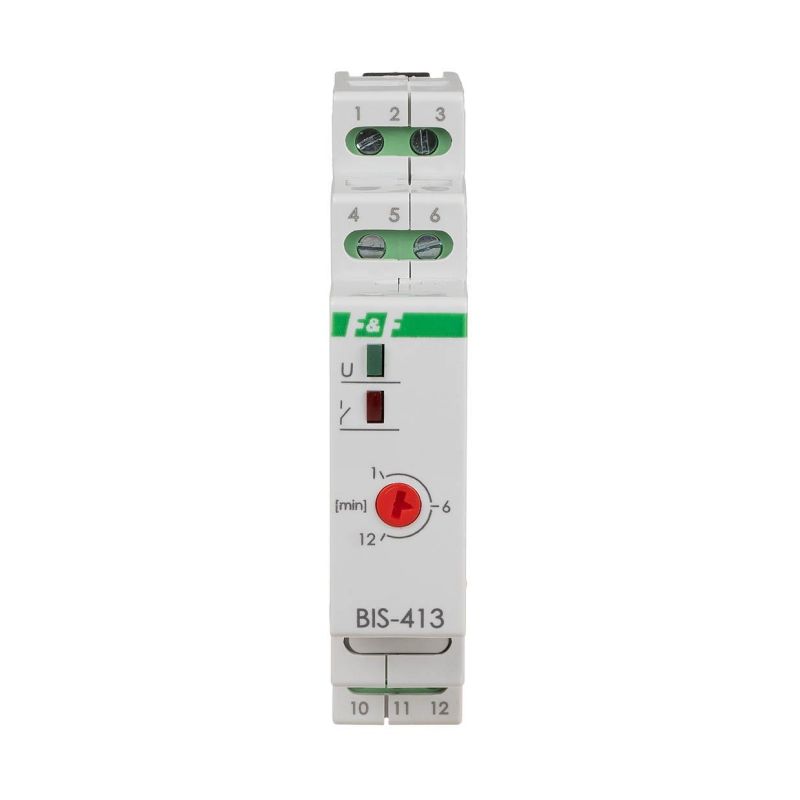

Electronic bistable impulse relay BIS-413M 24 V
Electronic bi-stable pulse relays enables the user to actuate lighting or other devices from various locations by means of control buttons in parallel connection.
Power supply 9÷30 V AC/DC. Maximum load 16 A. On TH-35 mm rail. With timing switch. With the memory of the contact position. Can be used with backlit buttons.
Power supply 9÷30 V AC/DC. Maximum load 16 A. On TH-35 mm rail. With timing switch. With the memory of the contact position. Can be used with backlit buttons.
Functioning
The receiver is actuated by means of a current pulse triggered by pushing any bell push connected to the relay. The receiver is deactivated by another pulse or after a preset time. Long press, lasting a minimum of 2 seconds, press the button will attach the contact permanently in continuous lighting mode until another pulse has been sent to deactivate the relay.
.gif)
The relay does not “memorize” the position of the relay contact, i.e. in case of supply voltage decay and the subsequent return of supply voltage, the relay contact will be set in the off position. Such a solution prevents the automatic actuation of the receivers controlled that might occur without proper supervision after a long-lasting decay of supply voltage.
Attention!
BIS-413M 24V is not compatible with backlit buttons.
- Power supply voltage
- 9÷30 V AC/DC
- Local control
- YES
- Maximum AC-1 load current
- 16 A
- The executive element
- relay
- Contact configuration
- 1 × NO/NC
- Separation of the contact
- YES
- Resistance to shock currents
- NO
- Number of channels
- 1
- functionality
- ON/OFFwith time switch
- Delay of operation
- 0,1 ÷ 0,2 s
- Control pulse current
- less than 5 mA
- Cooperation with illuminated buttons
- NO
- Status memory after power failure
- YES
- Turn-off time
- 1÷12 min.
- Activate on time
- YES
- Dedicated central control inputs
- NO
- Radio control
- NO
- Terminal
- pluggable terminal blocks 2,5 mm²
- Tightening torque
- 0,4 Nm
- Power consumption
- 0,8 W
- Working temperature
- -25 ÷ 50 °C
- Dimensions
- 1 module (18 mm)
- Assembly
- on rail 35 mm
- Ingress Protection Marking
- IP20
Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
