Rotary modular network switch - PSR-480
Rotary modular network switch - PSR-480 unit
Modular network-generator installation switches implement the 1-0-2 switching program, which makes it possible, for example, to connect one of two input lines to the output or completely disconnect the circuits. The switch contacts function as a disconnector, so it is possible to switch to the rated load current
- Function
- rozłącznik, przełącznik kierunku
- Napęd
- ręczny, obrotowy
- Napięcie łączeniowe znamionowe Ue (AC)
- 415 V
- Rated current [AC-21B/AC-22A].
- 80 A
- Napięcie izolacji Ui
- 800 V
- Napięcie udarowe Uimp
- 8 kV
- Number of poles
- 4P
- Switching programme
- 1-0-2
- Mechanical strength
- 10000 cykli
- Nominal frequency
- 50÷60 Hz
- obciążalność prądowa AC21 (kategoria A i B)
- 80 A
- Obciążalność prądowa AC22 (kategoria B)
- 80 A
- Obciążalność prądowa AC23 (kategoria B)
- 80 A
- Moc łączeniowa
- 52 kW
- Straty mocy (dla prądu znamionowego) na jeden biegun
- 2.4 W
- Straty mocy (dla prądu znamionowego) całkowite
- 9.6 W
- Terminal
- screw terminals 10 mm² (wire); screw terminals 16 mm² (wire)
- Średnica przewodu (minimalna)
- 2.5 mm²
- Średnica przewodu (maksymalna)
- 35 mm²
- Working temperature
- -20÷50°C
- Dimensions
- 8 modułów
- Assembly
- Szyna DIN lub płyta montażowa
- Ingress Protection Marking
- IP20

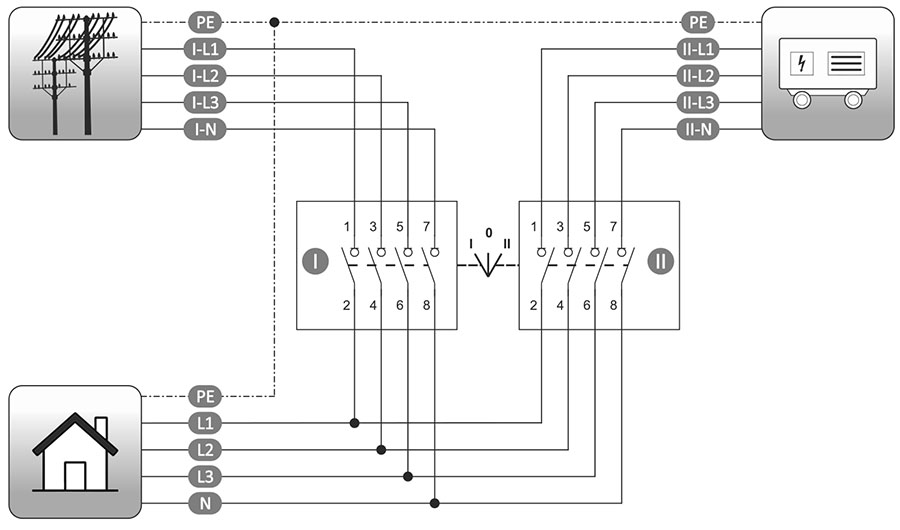

Diagram przełączeń
Przykładowa aplikacja
Przykładowa aplikacja
