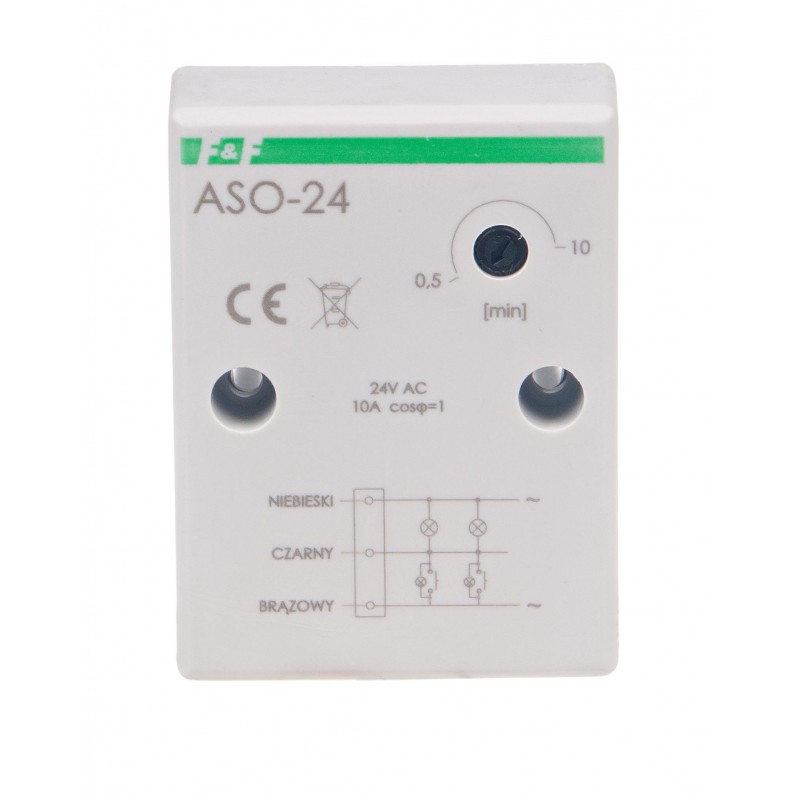

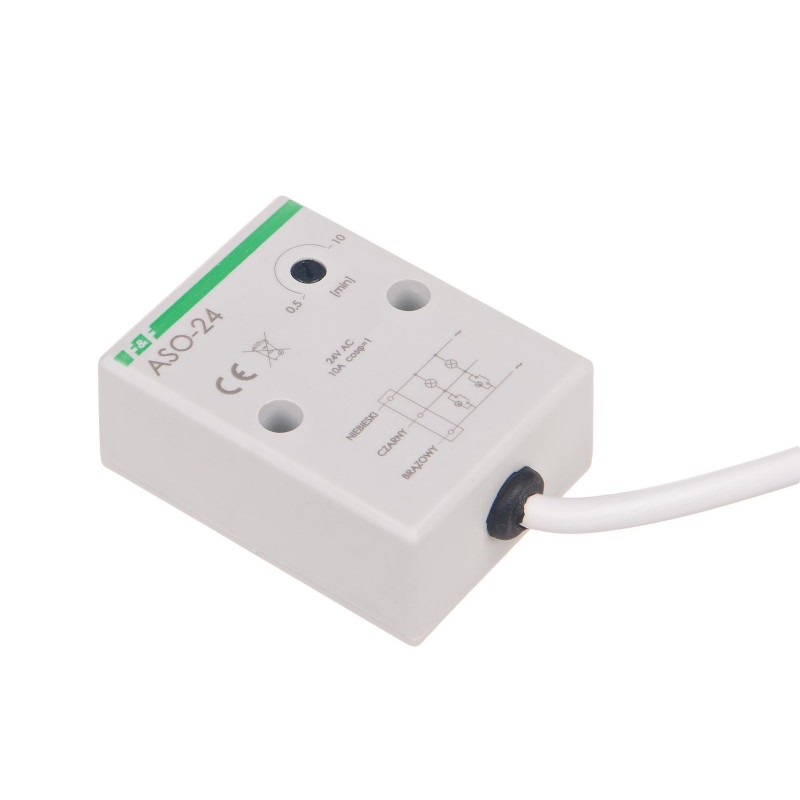

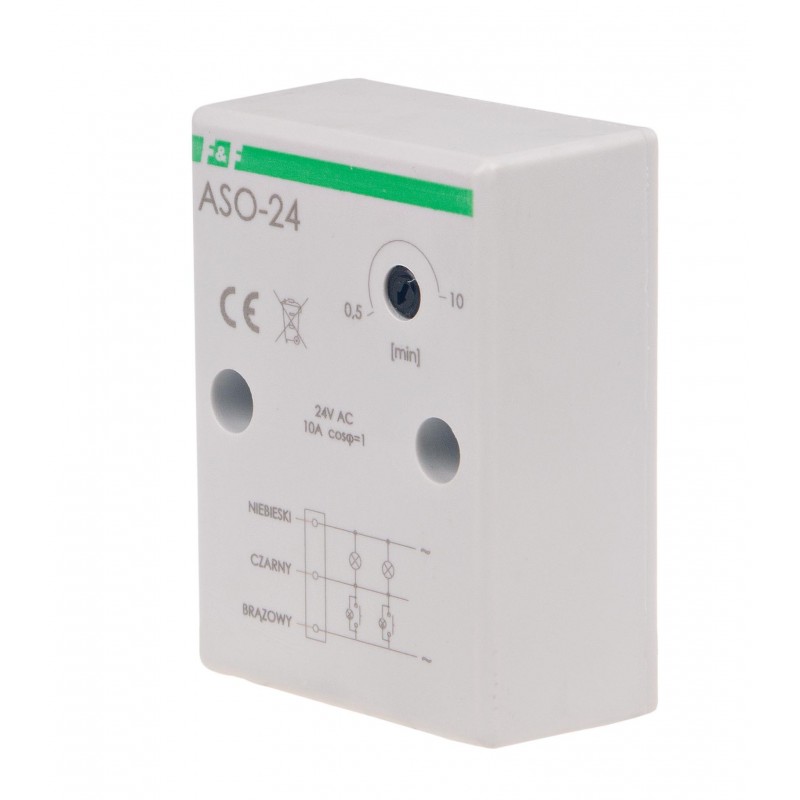

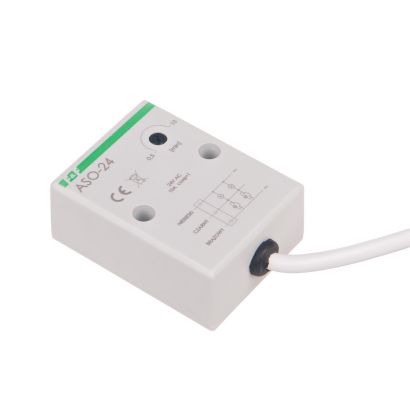

Staircase timer ASO-24 24 V
Staircase timer serves to keep switched-ON lighting of staircase, corridor, or any other object for the set time and to switch-OFF this lighting automatically, upon elapse of this set time.
Supply 24 V AC. With cable connection. 10 A.
Supply 24 V AC. With cable connection. 10 A.
Functioning
Turned ON staircase timer supports the lighting during set time by potentiometer (from 0,5 min. to 10 min.). After passage of set time timer will switch OFF the lighting automatically. After switching OFF the lighting there is possibility to switch it ON again.
Attention!
ASO-220 is adapted to co-operate with pushbuttons equipped with neon lamp..
Attention!
ASO-24 is not compatible with pushbuttons equipped with neon lamp.
Attention!
There is possibility of a special implementation of automatic voltage zmierzchowych other than those indicated in the table of technical data, such as 12 V, 24 V, 48 V and 110 V AC / DC and others.
- Power supply voltage
- 24 V AC/DC
- Maximum AC-1 load current
- 10 A
- The executive element
- relay
- Contact configuration
- 1 × NO
- Separation of the contact
- NO
- Delay of operation
- less than 1 s
- Switch off delay - adjustable
- 0,5 ÷ 10 min
- the anti-blockade
- NO
- Switching off indication
- NO
- Cooperation with illuminated buttons
- NO
- Terminal
- OMY 3×0,75 mm², length: 0,45 m
- Power consumption
- 0,56 W
- Working temperature
- -25 ÷ 50 °C
- Dimensions
- 51×67×26 mm (± 1 mm)
- Assembly
- on wall
- Ingress Protection Marking
- IP40
Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Przeciwblokada
Automat nie posiada funkcji przeciwblokady, a więc zablokowanie przycisku (np. zapałką) spowoduje załączenie oświetlenia na stałe (do momentu usunięcia zapałki).
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Przeciwblokada
Automat nie posiada funkcji przeciwblokady, a więc zablokowanie przycisku (np. zapałką) spowoduje załączenie oświetlenia na stałe (do momentu usunięcia zapałki).
