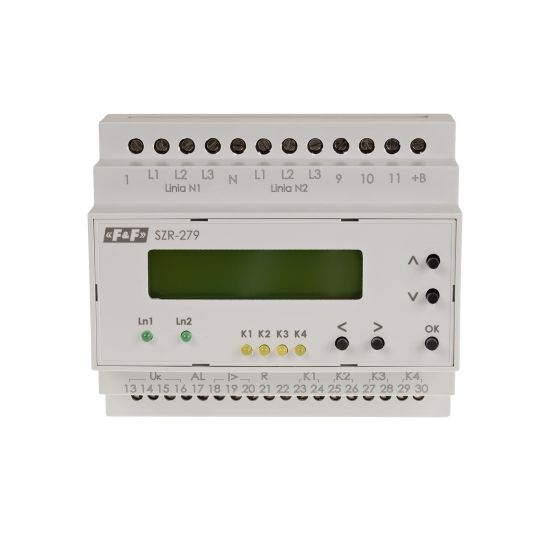

Sterownik rezerwy SZR-279 sieć-agregat
Sterownik samoczynnego załączania rezerwy
Umożliwia jednoczesną kontrolę do trzech linii zasilających.
SZR-279 Przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.
Funkcje sterownika załączenia rezerwy SZR-279
- Jednoczesna kontrola do trzech linii zasilających-pomiar napięć fazowych na każdej z faz we wszystkich liniach zasilających- obejmująca:
*kontrolę kolejności faz;
*kontrolę asymetrii faz;
- monitoring minimalnego i maksymalnego napięcia fazowego;
- sterowanie stycznikami lub łącznikami z napędem silnikowym;
- kontrola stanu styczników;
- monitoring działania wyłączników nadprądowych;
- sygnał startowy generatora;
- wyjście ALARM;
- blokada dostępu do ustawień sterownika kodem PIN;
- zdolność do pracy z zewnętrznego źródła zasilania;
- praca w zakresie napięć od 24 do 450 V;
- zastosowanie w obwodach 1-fazowych;
- automatyczne włączenie zasilania rezerwowego zgodnie z określonym algorytmem;
- ochrona odbiorników przed napięciem powyżej 400 V;
- ustawienie czasu pracy systemu załączania rezerwy po wyłączeniu i przywróceniu zasilania głównego;
- ręczna kontrola urządzeń wykonawczych;
- wskazania obecności i wartości napięć na wejściach;
- wskaźniki stanu ("on", "off", "failure") urządzeń wykonawczych;
- wskazanie trybów pracy;
- programowa i elektryczna blokada przed jednoczesnym załączeniem styczników;
- separowane wyjścia sygnalizacyjne i alarmowe;
- monitoring linii zapasowej z generatora.
- Kontrolowane linie
- 3 x 400 V + N (czteroprzewodowa)
- Liczba kontrolowanych linii
- 3
- Napięcie zasilania
- 24÷264 V AC
- Częstotliwość
- 45÷55 Hz
- Napięcie maksymalne
- 450 V AC
- Czas wyłączenia dolny
- 2÷30 s
- Czas wyłączenia górny
- 0,3÷10 s
- Czas przełączenia linii
- 0,3÷30 s
- Czas rozruchu generatora
- 5÷100 s
- Czas wygaszania generatora
- 20÷200 s
- Czas wyłączenia przy zaniku napięcia
- 4 s
- Czas włączenia głównego wejścia po przywróceniu napięcia
- 5÷600 s
- Liczba wyjść przekaźnikowych
- 5
- Maksymalny prąd obciążenia
- 8 A
- Maksymalny prąd cewki stycznika
- 2 A
- Konfiguracja styków
- 4 × NO/NC, 1 × NO
- Próg napięciowy dolny
- 150÷210 V AC
- Próg napięciowy górny
- 230÷300 V AC
- Asymetria napięciowa zadziałania
- 20÷100 V
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 4 VA
- Temperatura pracy
- -25÷40°C
- Wymiary
- 6 modułów (105 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
