Przekaźniki elektromagnetyczne

Przekaźniki elektromagnetyczne F&F

Konfiguracje styków w przekaźnikach elektromagnetycznych F&F

Proponowane przez nas przekaźniki elektromagnetyczne wyposażone zostały w różną konfigurację styków. Znajdują się wśród nich modele zawierające:

• 1 x styk przełączny NO/NC
• 1 styk zwierny NO
• 2 styki zwierne NO
• 2 x styki przełączne NO/NC i 2 x styki rozwierne NC
• 2 x styki przełączne NO/NC i 2 x styki zwierne NO
• 3 styki przełączne NO/NC

Co jeszcze warto wiedzieć o przekaźnikach elektromagnetycznych F&F?

- Oferujemy przekaźniki elektromagnetyczne z różnym napięciem zasilania cewki:

• 12 V,
• 24 V,
• 48 V,
• 110 V AC/DC
• 230 V AC

- Przekaźniki elektromagnetyczne F&F wyposażone są w zieloną diodę LED. Jej świecenie oznacza załączenie przekaźnika. Jest to wygodne rozwiązanie dla szybkiej diagnostyki szafy elektrycznej.
- Przekaźniki elektromagnetyczne F&F występują również w wersji z przekaźnikiem inrush. Są przeznaczone do załączania obwodów o wysokim prądzie startowym. Dobrze sprawdzą się w obwodach oświetleniowych LED, które współpracują z zasilaczami impulsowymi. Ważną cechą przekaźników elektromagnetycznych z inrush jest ich niezwykle wysoka odporność na prąd udarowy. Przekaźnik wytrzymuje obciążenie wynoszące nawet 160 A w czasie 20 ms. Taka konstrukcja sprawia, że przekaźniki te zachowują dłuższą żywotność, eliminując zjawisko sklejania styków. Nie ma znaczenia, czy w obwodzie załączane będzie obciążenie lampami jarzeniowymi, halogenowymi czy też LED.

Model przekaźnika ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oznaczony jest symbolem "i".
- Przekaźniki do montażu na szynie (PK) posiadają obudowę 1-modułową, wersja PP przeznaczona jest do montażu w puszkach podtynkowych o średnicy 60 mm.

Do czego służy przekaźnik elektromagnetyczny?

Zastosowanie przekaźników elektromagnetycznych.

Przekaźnik elektromagnetyczny umożliwia bezpieczne sterowanie:

• obwodami oświetlenia,
• systemami ogrzewania i wentylacji,
• układami sterowania.

Zastosowanie przekaźników elektromagnetycznych jest szerokie i powszechne. Od przemysłu i budynków użyteczności publicznej, po budynki mieszkalne. W układach automatyki przemysłowej lub budynkowej współpracują często z czujnikami ruchu, czujnikami obecności, zegarami sterującymi.

W przemyśle natomiast tworzą układy z wyłącznikami lub z przyciskami sterowniczymi.

Zasada działania przekaźnika elektromagnetycznego

Jak działa przekaźnik elektromagnetyczny?

Zasada działania przekaźnika elektromagnetycznego opiera się na zamykaniu i otwieraniu obwodu elektrycznego. Funkcja ta realizowana jest za sprawą dwóch głównych elementów przekaźnika tj. cewki oraz styków. Gdy podamy zasilanie na cewkę, styki zamykają się lub otwierają. Jest to uzależnione od rodzaju styków. Mogą to być:

• styki zwierne (NO),
• rozwierne (NC)
• przełączne (NO/NC).

Przekaźnik elektromagnetyczny a przekaźnik instalacyjny

Przekaźnik elektromagnetyczny i przekaźnik instalacyjny to jedno i to samo urządzenie. Przekaźnik instalacyjny to przekaźnik elektromagnetyczny w obudowie instalacyjnej.
Przekaźnik elektromagnetyczny montujemy:

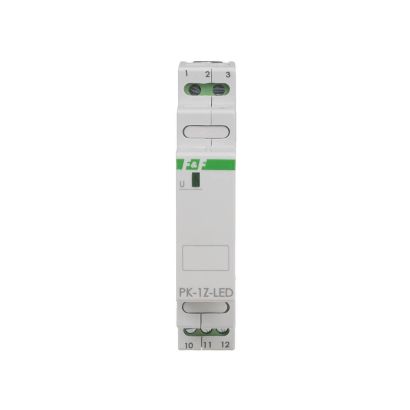

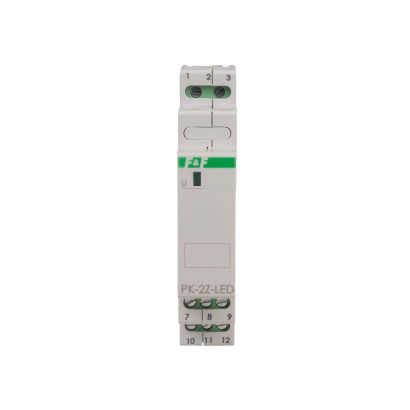

• na szynie DIN, np. PK1-1P, PK-2P, PK-3P, PK-4PR, PK-4PZ
• w puszce instalacyjnej, np. PP-1P, PP-1Zi, PP-2P, PP-2Zi
