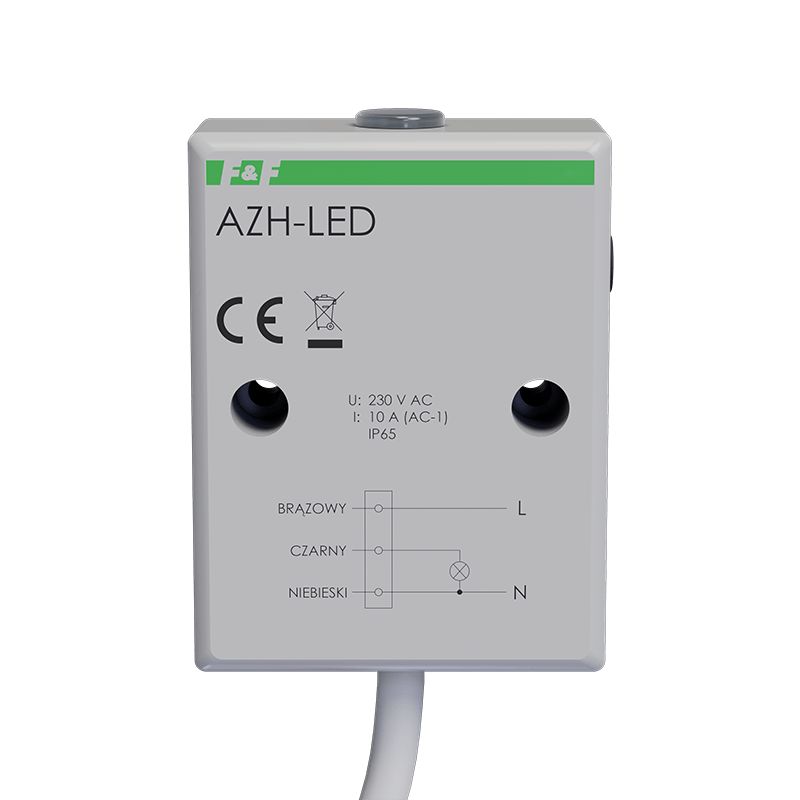

Hermetyczny czujnik zmierzchu do LED AZH-LED 230 V
search
  • Hermetyczny czujnik zmierzchu do LED AZH-LED 230 V
  • Hermetyczny czujnik zmierzchu do LED AZH-LED 230 V
  • Hermetyczny czujnik zmierzchu do LED AZH-LED 230 V

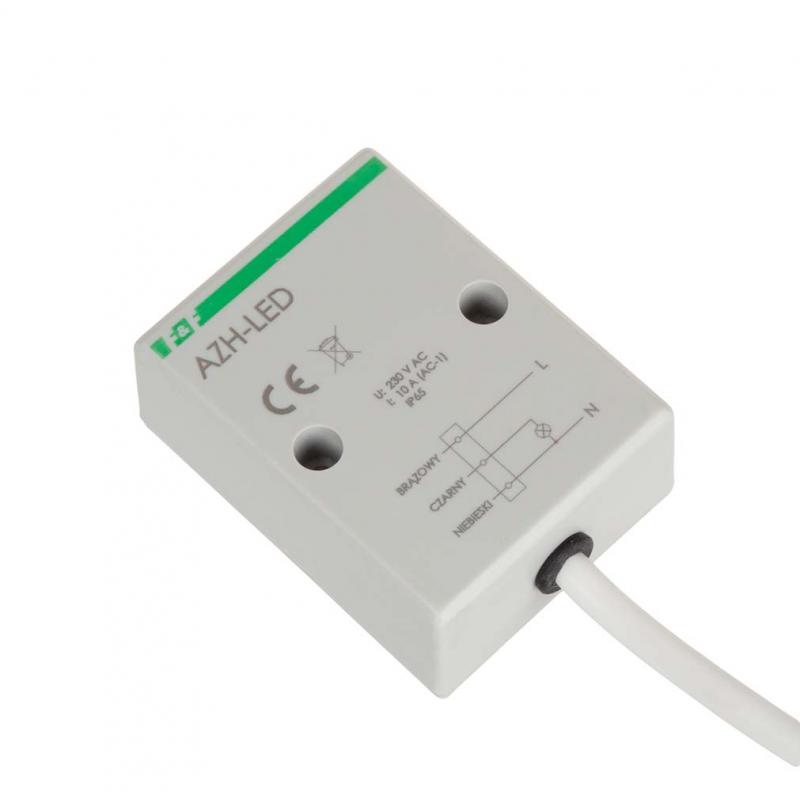

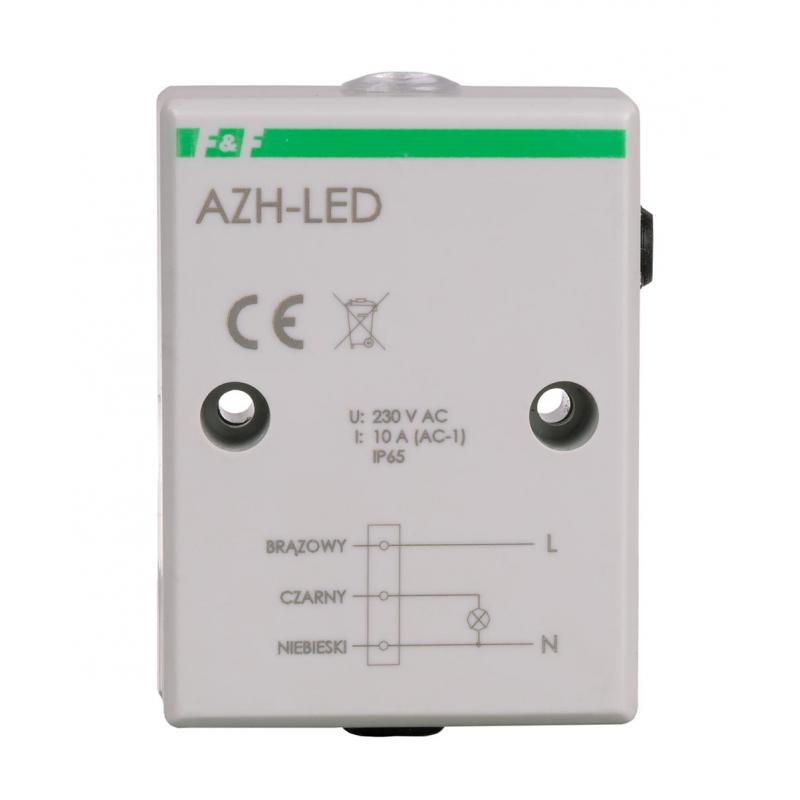

Automat zmierzchowy AZH-LED 230 V

AZH-LED, 5902431672953

Automat zmierzchowy do załączania oświetlenia LED.

Zasilanie:                         230 V
Maksymalne obciążenie: 10 A
Element światłoczuły:        wbudowany
Obudowa:                         hermetyczna
Montaż:                            natynkowy


Automat zmierzchowy AZH-LED steruje źródłami światła LED lub innymi odbiornikami energii, które generują silne udary prądowe w momencie załączenia.

AZH-LED to automat zmierzchowy z wbudowanym czujnikiem światła. Posiada hermetyczną obudowę. Jest przystosowany do załączania oświetlenia LED. Zawdzięcza to zastosowaniu elementu przełączającego, który gwarantuje poprawną pracę przy impulsach prądowych do 160 A /20 ms. Został również wyposażony w dodatkowe elementy odpowiedzialne za gaszenie przepięć. Czynniki te powodują, że czujnik zmierzchu AZH-LED z powodzeniem załącza i wyłącza oświetlenie LED. Przystosowanie automatu do współpracy z LEDami jest istotne, ponieważ mimo swojej energooszczędności oświetlenie LED generuje w momencie załączenia silne udary prądowe. Udary te niszczą klasyczne przekaźniki.

Działanie

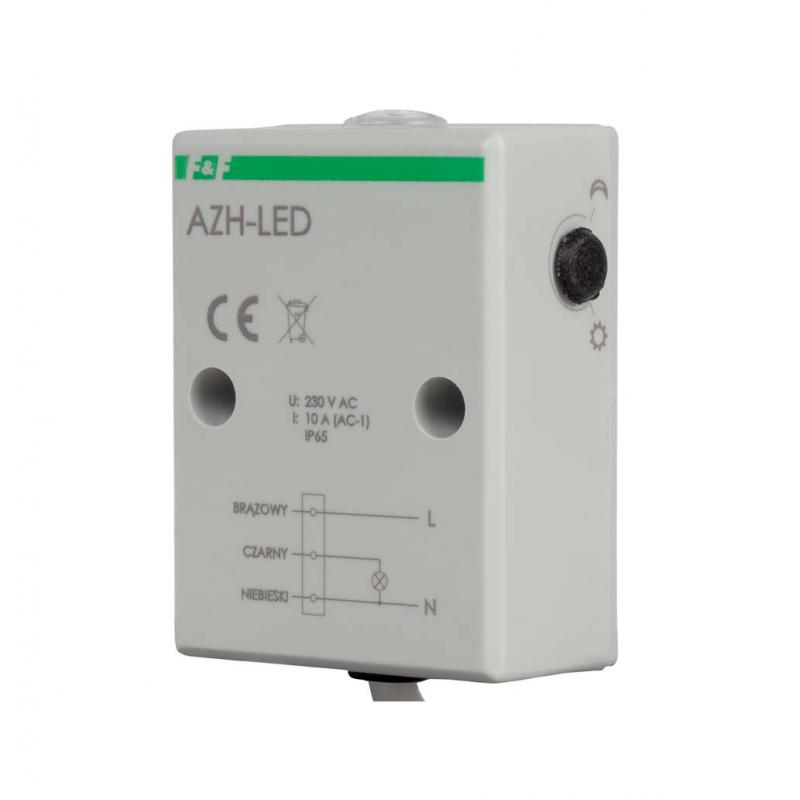

Czujnik zmierzchu umieść w miejscu o stałym dostępie naturalnego światła dziennego. Zmiany jego intensywności będą powodować załączanie i wyłączanie oświetlenia. Pora załączenia
oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę "księżyca" – załączy później, obrót w stronę "słoneczka" – załączy wcześniej. Automat zmierzchowy AZH-LED posiada układ opóźniający załączenie i wyłączenie oświetlenia. Niwelująemy w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.


Automat zmierzchowy AZH-LED 230 V


AZH-LED automat zmierzchowy do załączania oświetlenia LED to doskonałe rozwiązanie dla osób poszukujących wygodnego i energooszczędnego sposobu sterowania oświetleniem zewnętrznym. Dzięki temu inteligentnemu urządzeniu, oświetlenie wokół domu automatycznie załącza się po zmroku i wyłącza o świcie, co zapewnia nie tylko bezpieczeństwo, ale także oszczędność energii.

Nasz automat zmierzchowy posiada wiele zalet, które sprawiają, że jest to idealne rozwiązanie dla każdego domu. Po pierwsze, łatwa instalacja i konfiguracja, dzięki czemu można szybko i bezproblemowo podłączyć urządzenie do istniejącego oświetlenia LED. Po drugie, precyzyjny czujnik zmierzchu, który dokładnie określa moment załączenia i wyłączenia oświetlenia, eliminując konieczność ręcznego sterowania.

Dodatkowo, automat zmierzchowy AZH-LED jest wykonany z wysokiej jakości materiałów, co gwarantuje długą żywotność i niezawodność działania.

Warto również podkreślić, że nasz automat zmierzchowy jest przyjazny dla środowiska, dzięki czemu korzystanie z niego nie tylko przynosi korzyści użytkownikowi, ale także wpływa pozytywnie na otoczenie.

Nasz automat zmierzchowy do załączania oświetlenia LED to innowacyjne i funkcjonalne rozwiązanie, które zapewni wygodę, oszczędność energii i bezpieczeństwo. Dzięki niemu można cieszyć się pięknym oświetleniem zewnętrznym bez konieczności ręcznego sterowania.

AZH-LED
Napięcie zasilania
195÷253 V AC
Tolerancja napięcia zasilania
-10 ÷ 10 %
Maksymalny prąd obciążenia AC-1
10 A
Element wykonawczy
przekaźnik
Konfiguracja styków
1 × NO
Separacja styku
NIE
Odporność na prądy udarowe - współpraca z LED
160 A/20 ms
Próg zadziałania - regulowany
2 ÷ 1000 Lx
Histereza
ok. 15 Lx
Opóźnienie zadziałania włączenia
ok. 10 s
Opóźnienie zadziałania wyłączenia
ok. 20 s
Przyłącze
OMY 3×0,75 mm²; długość 0,8 m
Pobór mocy
0,56 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
51×67×26 mm (± 1 mm)
Montaż
natynkowy
Stopień ochrony
IP65 - hermetyczny
schemat podłączenia AZH LED 230V

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.



Stycznik ST25-20
 Dodatkowy stycznik należy stosować w instalacjach, w których moc zainstalowanych odbiorników (w tym przypadku obwodów oświetleniowych) przekracza możliwości wewnętrznego przekaźnika automatu zmierzchowego.
Styczniki produkowane przez F&F montowane są na szynie TH35 - czyli np. w rozdzielni, z której zasilany jest automat zmierzchowy.
Prąd styków głównych stycznika należy dobrać do podłączonych odbiorników.
Dodatkowy przekaźnik należy stosować w instalacjach, w których moc zainstalowanych odbiorników (w tym przypadku obwodów oświetleniowych) przekracza możliwości wewnętrznego przekaźnika automatu zmierzchowego.
Przekaźniki typu PP produkowane przez F&F montowane są w puszkach Ø60.
Prąd styku przekaźnika nie może przekraczać 16 A.
Litera "i" w symbolu urządzenia oznacza wytrzymałość na prądy udarowe (160 A/20 ms) powodowane przez odbiorniki typu świetlówki LED, transformatory elektroniczne, lampy wyładowcze itp.
Zegar astronomiczny stosujemy w instalacjach, w których istnieje potrzeba załączania oświetlenia po zmierzchu i wyłączania o świcie ale nie ma możliwości wyprowadzenia czujnika jasności na zewnątrz budynku.
Zegar astronomiczny wyznacza punkty załączenia i wyłączenia oświetlenia na podstawie informacji o bieżącej dacie i współżędnych geograficznych miejsca jego zainstalowania. Oznacza to, że zegar steruje oświetleniem załączając i wyłączając je o zachodzie/wschodzie słońca ale brak zewnętrznego czujnika jasności powoduje, że jest on niewrażliwy na niespodziewane zaciemnienia w ciągu dnia.
W instalacjach niskonapięciowych istnieje możliwość zamontowania automatu zmierzchowego zasilanego napięciem innym niż 230 V.
Przykładowo, w instalacji 24 V AC można zamontować automat zmierzchowy AZH 24 V i podwyższyć jego możliwości łączeniowe stosując stycznik z cewką 24 V.
Automat zmierzchowy AZH-106 230 V
 W przypadku odbiorników, których prąd przekracza 10 A i jednocześnie nie jest większy niż 16 A sugerujemy zastosowanie automatu zmierzchowego AZH-106, który w stosunku do AZH różni się wyłacznie obciążalnością wbudowanego przekaźnika.
