Automat zmierzchowy AZH 230 V

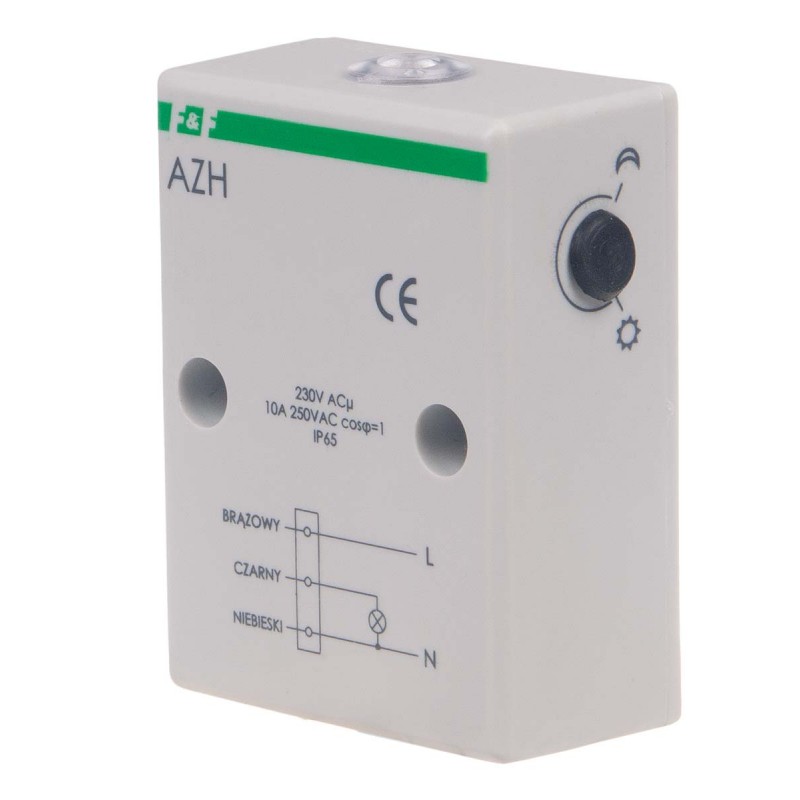

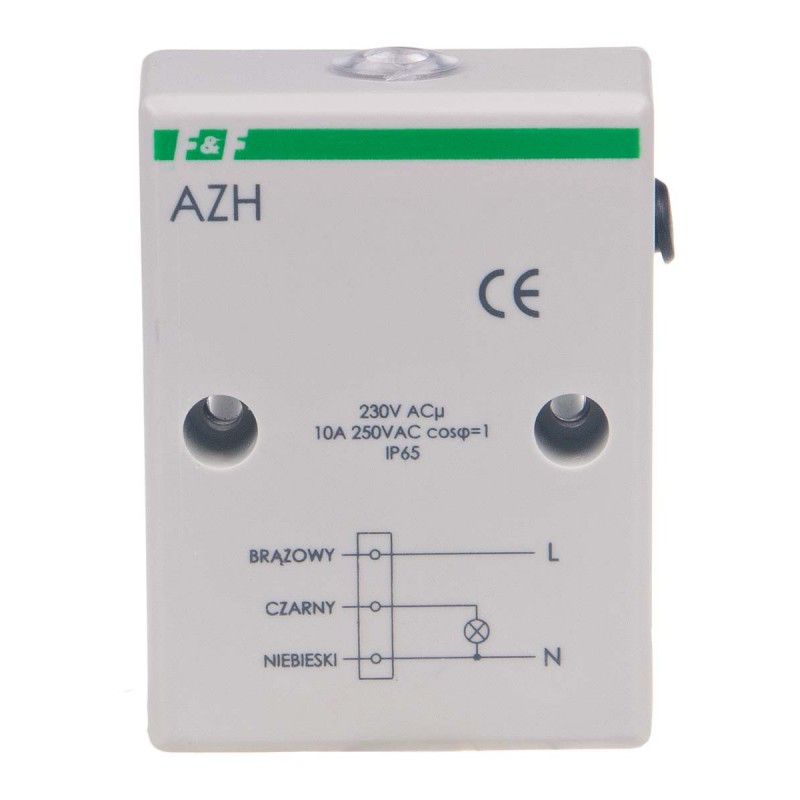

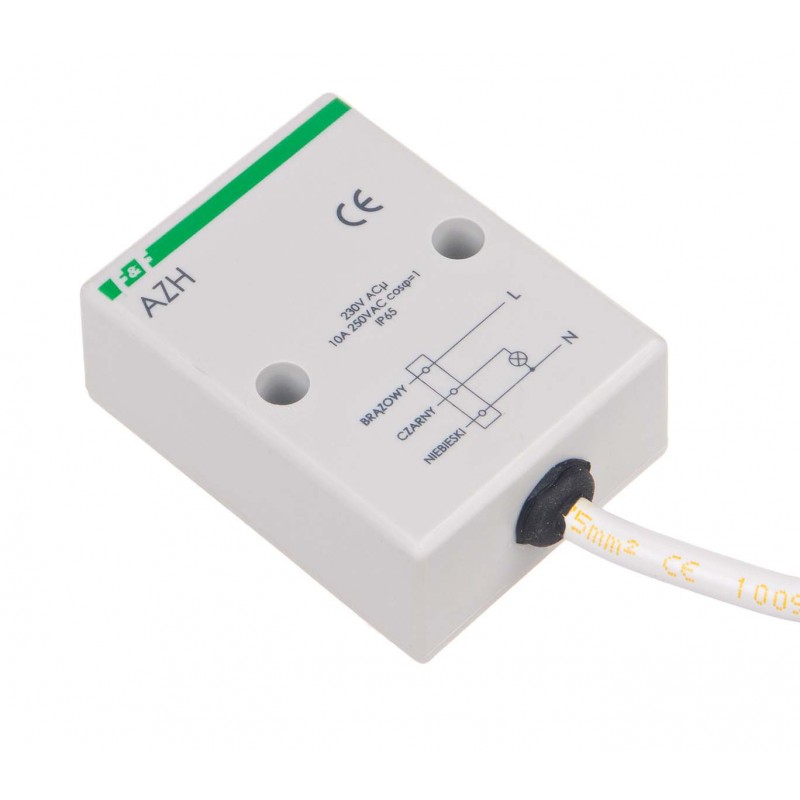

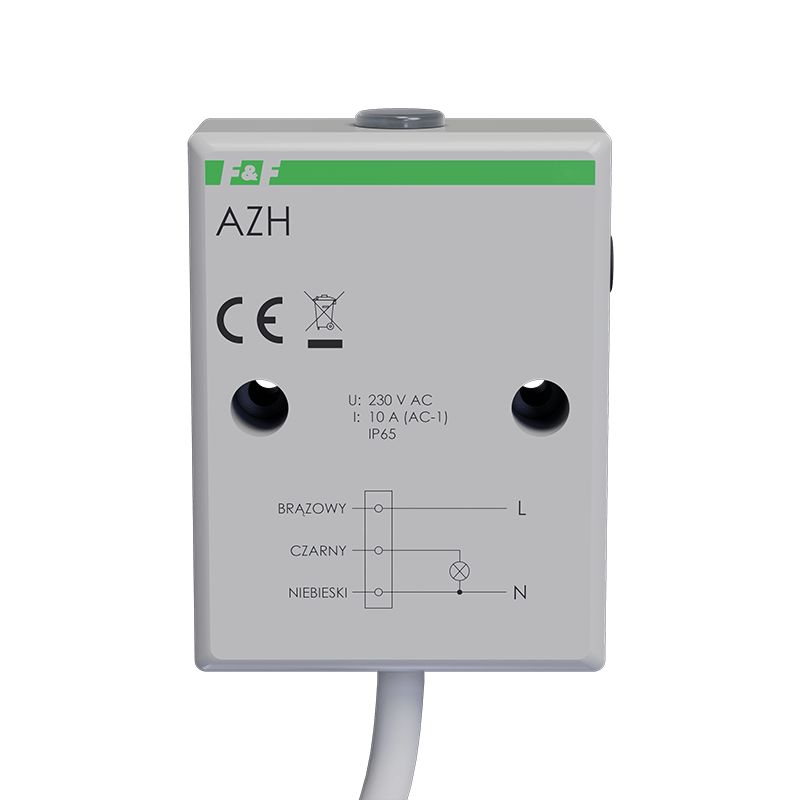

Automat-wyłącznik zmierzchowy AZH 230V Zobacz większe
Poprzedni Następny

Automat zmierzchowy AZH 230 V

AZH, 5908312591016

Opis produktu

Zasilanie:                         230 V
Maksymalne obciążenie:  10 A
Element światłoczuły:       wbudowany
Obudowa:                         hermetyczna
Montaż:                             natynkowy

Wyłącznik zmierzchowy AZH służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego.

Jak działa włącznik zmierzchowy?

Wyłącznik zmierzchowy AZH należy umieścić w miejscu o stałym dostępie naturalnego światła dziennego. Zmiany jego intensywności będą powodować załączanie i wyłączanie sterowanego oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“  - załączy wcześniej. Wyłącznik zmierzchowy AZH posiada układ opóźniający załączenie i wyłączenie oświetlenia, co zmniejsza  wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Wyłącznik zmierzchowy

Tabela mocy

Wyłącznik zmierzchowy

Wartości orientacyjne dopuszczalnego obciążenia - więcej



UWAGA!
Możliwość specjalnego wykonania wyłączników zmierzchowych na inne napięcia niż podane w tabeli  danych technicznych, np. 12 V, 24 V, 48 V i 110 V AC/DC i inne.

Napięcie zasilania230 V AC
Tolerancja napięcia zasilania-10 ÷ 10 %
Maksymalny prąd obciążenia AC-110 A
Element wykonawczyprzekaźnik
Konfiguracja styków1 × NO
Separacja stykuNIE
Próg zadziałania - regulowany2 ÷ 1000 Lx
Próg zadziałania - ustawionyok. 7 Lx
Histerezaok. 15 Lx
Opóźnienie zadziałania włączeniaok. 10 s
Opóźnienie zadziałania wyłączeniaok. 20 s
PrzyłączeOMY 3×0,75 mm²; długość 0,8 m
Pobór mocy0,56 W
Temperatura pracy-25 ÷ 50 °C
Wymiary51×67×26 mm (± 1 mm)
Montażnatynkowy
Stopień ochronyIP65 - hermetyczny

AZH instrukcja (651.68k)

AZH 230 V - schemat CAD dxf (80.35k)

AZ AZH AWZ deklaracja CE 2024 (179.94k)

Automat zmierzchowy - schemat podłączenia

Automat zmierzchowy AZH 230 V schemat

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.



stycznik
Dodatkowy stycznik należy stosować w instalacjach, w których moc zainstalowanych odbiorników (w tym przypadku obwodów oświetleniowych) przekracza możliwości wewnętrznego przekaźnika automatu zmierzchowego.
Styczniki produkowane przez F&F montowane są na szynie TH35 - czyli np. w rozdzielni, z której zasilany jest automat zmierzchowy.
Prąd styków głównych stycznika należy dobrać do podłączonych odbiorników.
Dodatkowy przekaźnik należy stosować w instalacjach, w których moc zainstalowanych odbiorników (w tym przypadku obwodów oświetleniowych) przekracza możliwości wewnętrznego przekaźnika automatu zmierzchowego.
Przekaźniki typu PP produkowane przez F&F montowane są w puszkach Ø60.
Prąd styku przekaźnika nie może przekraczać 16 A.
Litera "i" w symbolu urządzenia oznacza wytrzymałość na prądy udarowe (160 A/20 ms) powodowane przez odbiorniki typu świetlówki LED, transformatory elektroniczne, lampy wyładowcze itp.
Zegar astronomiczny stosujemy w instalacjach, w których istnieje potrzeba załączania oświetlenia po zmierzchu i wyłączania o świcie ale nie ma możliwości wyprowadzenia czujnika jasności na zewnątrz budynku.
Zegar astronomiczny wyznacza punkty załączenia i wyłączenia oświetlenia na podstawie informacji o bieżącej dacie i współżędnych geograficznych miejsca jego zainstalowania. Oznacza to, że zegar steruje oświetleniem załączając i wyłączając je o zachodzie/wschodzie słońca ale brak zewnętrznego czujnika jasności powoduje, że jest on niewrażliwy na niespodziewane zaciemnienia w ciągu dnia.
W instalacjach niskonapięciowych istnieje możliwość zamontowania automatu zmierzchowego zasilanego napięciem innym niż 230 V.
Przykładowo, w instalacji 24 V AC można zamontować automat zmierzchowy AZH 24 V i podwyższyć jego możliwości łączeniowe stosując stycznik z cewką 24 V.

W przypadku odbiorników, których prąd przekracza 10 A i jednocześnie nie jest większy niż 16 A sugerujemy zastosowanie automatu zmierzchowego AZH-106, który w stosunku do AZH różni się wyłacznie obciążalnością wbudowanego przekaźnika.
