Automat zmierzchowy AZH-106 230 V

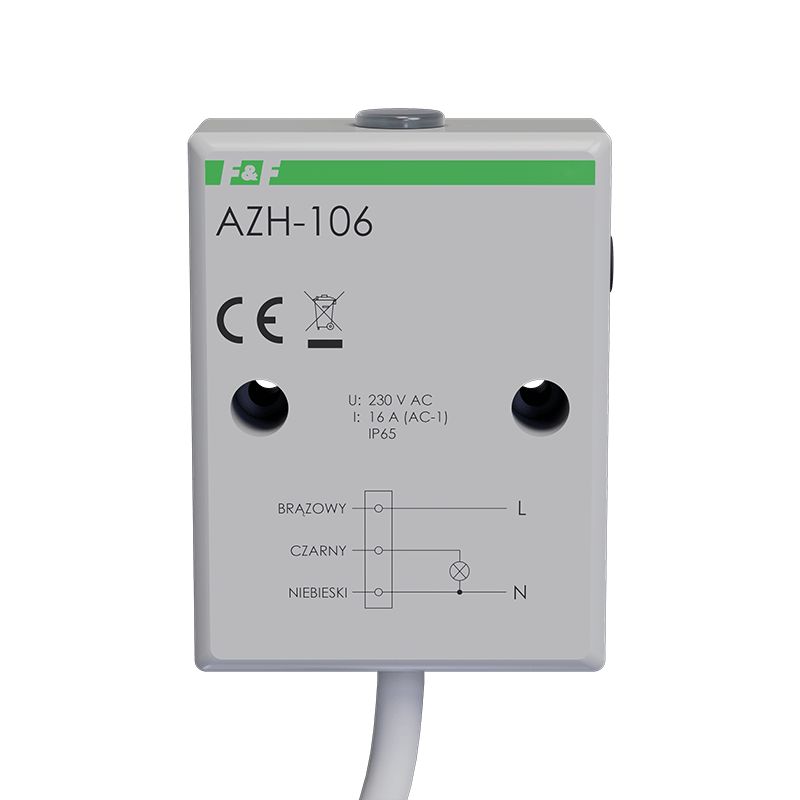

Automatyczny wyłącznik zmierzchowy AZH-106 Zobacz większe
Poprzedni Następny

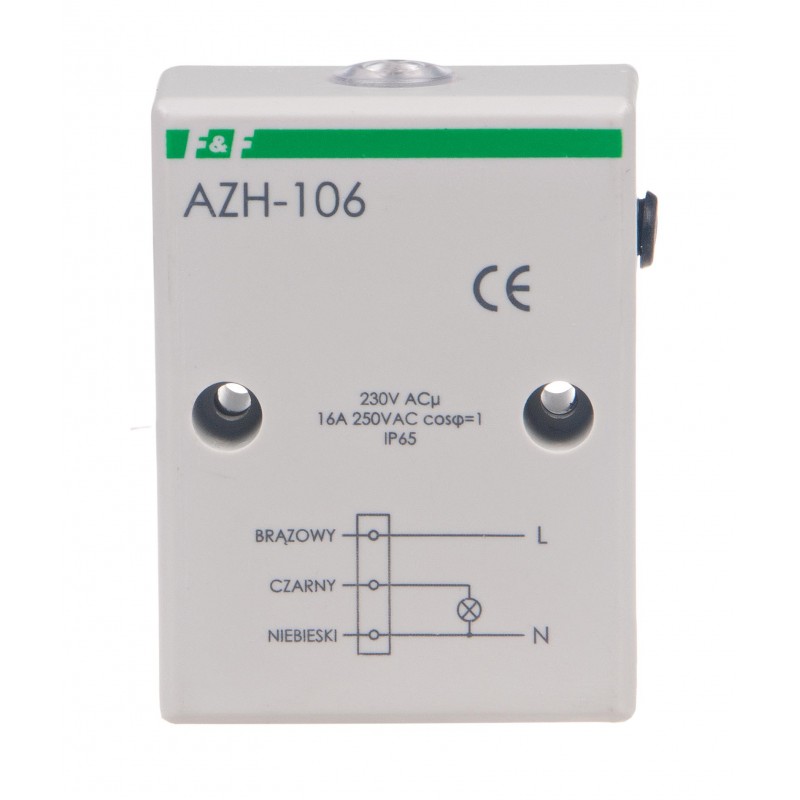

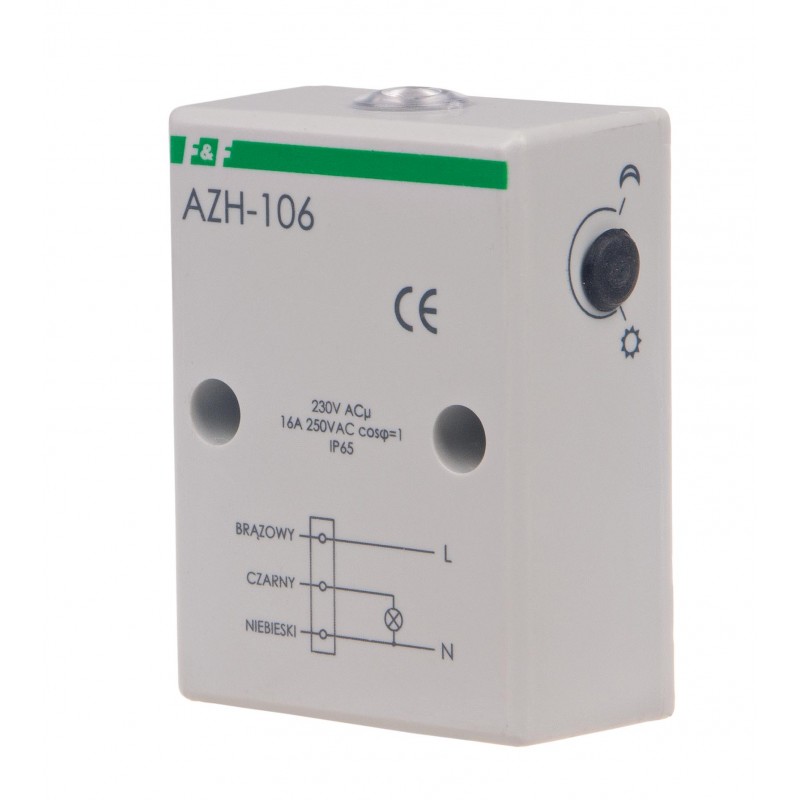

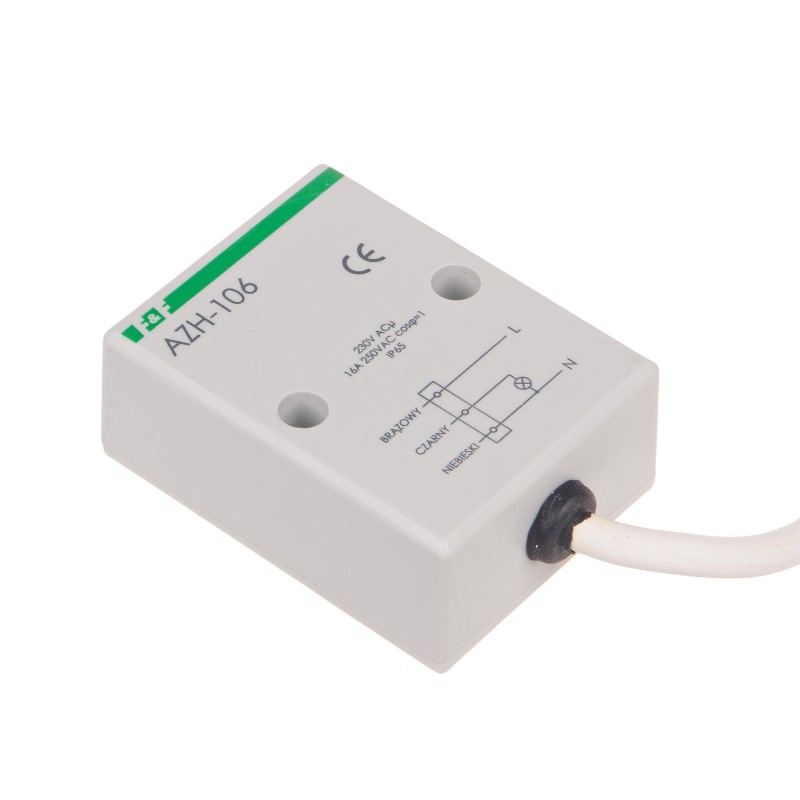

Automat zmierzchowy AZH-106 230 V

AZH-106, 5908312591078

Opis produktu

Zasilanie:                        230 V
Maksymalne obciążenie: 16 A
Element światłoczuły:       wbudowany
Obudowa:                         hermetyczna
Montaż:                            natynkowy

Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Zasada działania wyłącznika zmierzchowego

Wyłącznik zmierzchowy powinien posiadać stały dostęp do naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“  - załączy wcześniej. Automat posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę wyłącznika zmierzchowego.

Automat zmierzchowy AZH-106 230 V

Tabela mocy

Automat zmierzchowy AZH-106 230 V Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia - więcej



UWAGA!
Możliwość specjalnego wykonania wyłączników zmierzchowych na inne napięcia niż podane w tabeli  danych technicznych, np. 12 V, 24 V, 48 V i 110 V AC/DC i inne.

Napięcie zasilania230 V AC
Tolerancja napięcia zasilania-10 ÷ 10 %
Maksymalny prąd obciążenia AC-116 A
Element wykonawczyprzekaźnik
Konfiguracja styków1 × NO
Separacja stykuNIE
Próg zadziałania - regulowany2 ÷ 1000 Lx
Próg zadziałania - ustawionyok. 7 Lx
Histerezaok. 15 Lx
Opóźnienie zadziałania włączeniaok. 10 s
Opóźnienie zadziałania wyłączeniaok. 20 s
Element światłoczuływbudowany
PrzyłączeOMY 3×1 mm²; długość 0,8 m
Pobór mocy0,56 W
Temperatura pracy-25 ÷ 50 °C
Wymiary51×67×26 mm (± 1 mm)
Montażnatynkowy
Stopień ochronyIP65 - hermetyczny

AZH-106 instrukcja (654.99k)

AZH-106 - schemat CAD dxf (80.51k)

AZ AZH AWZ deklaracja CE 2024 (179.94k)

Automat zmierzchowy AZH-106 230 V

Automat zmierzchowy AZH-106 230 V

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.

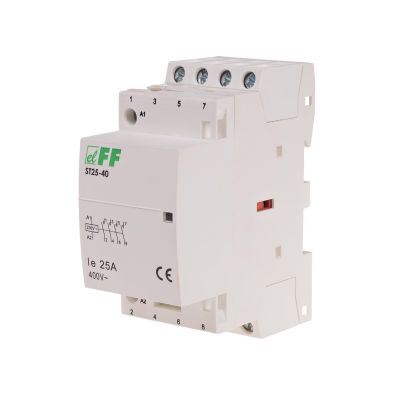

Stycznik ST25-20
Dodatkowy stycznik należy stosować w instalacjach, w których moc zainstalowanych odbiorników (w tym przypadku obwodów oświetleniowych) przekracza możliwości wewnętrznego przekaźnika automatu zmierzchowego.
Styczniki produkowane przez F&F montowane są na szynie TH35 - czyli np. w rozdzielni, z której zasilany jest automat zmierzchowy.
Prąd styków głównych stycznika należy dobrać do podłączonych odbiorników.
Dodatkowy przekaźnik należy stosować w instalacjach, w których moc zainstalowanych odbiorników (w tym przypadku obwodów oświetleniowych) przekracza możliwości wewnętrznego przekaźnika automatu zmierzchowego.
Przekaźniki typu PP produkowane przez F&F montowane są w puszkach Ø60.
Prąd styku przekaźnika nie może przekraczać 16 A.
Litera "i" w symbolu urządzenia oznacza wytrzymałość na prądy udarowe (160 A/20 ms) powodowane przez odbiorniki typu świetlówki LED, transformatory elektroniczne, lampy wyładowcze itp.
Zegar astronomiczny stosujemy w instalacjach, w których istnieje potrzeba załączania oświetlenia po zmierzchu i wyłączania o świcie ale nie ma możliwości wyprowadzenia czujnika jasności na zewnątrz budynku.
Zegar astronomiczny wyznacza punkty załączenia i wyłączenia oświetlenia na podstawie informacji o bieżącej dacie i współżędnych geograficznych miejsca jego zainstalowania. Oznacza to, że zegar steruje oświetleniem załączając i wyłączając je o zachodzie/wschodzie słońca ale brak zewnętrznego czujnika jasności powoduje, że jest on niewrażliwy na niespodziewane zaciemnienia w ciągu dnia.
W instalacjach niskonapięciowych istnieje możliwość zamontowania automatu zmierzchowego zasilanego napięciem innym niż 230 V.
Przykładowo, w instalacji 24 V AC można zamontować automat zmierzchowy AZH-106 24 V i podwyższyć jego możliwości łączeniowe stosując stycznik z cewką 24 V.

Produkty powiązane:

  • Automat-wyłącznik zmierzchowy AZH 230V

    AZH

    Zasilanie:                         230 V  Maksymalne obciążenie:  10 A Element światłoczuły:       wbudowanyObudowa:                         hermetycznaMontaż:                             natynkowy Wyłącznik zmierzchowy AZH służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego.

    Add to Compare
  • Hermetyczny włącznik zmierzchowy z sondą AZH-S

    AZH-S

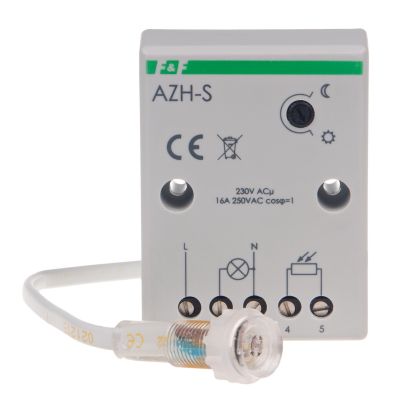

    Zasilanie:                        230 V Maksymalne obciążenie: 16 A Montaż:                           natynkowySonda zewnętrzna Ø 10 mm w komplecie Włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.
