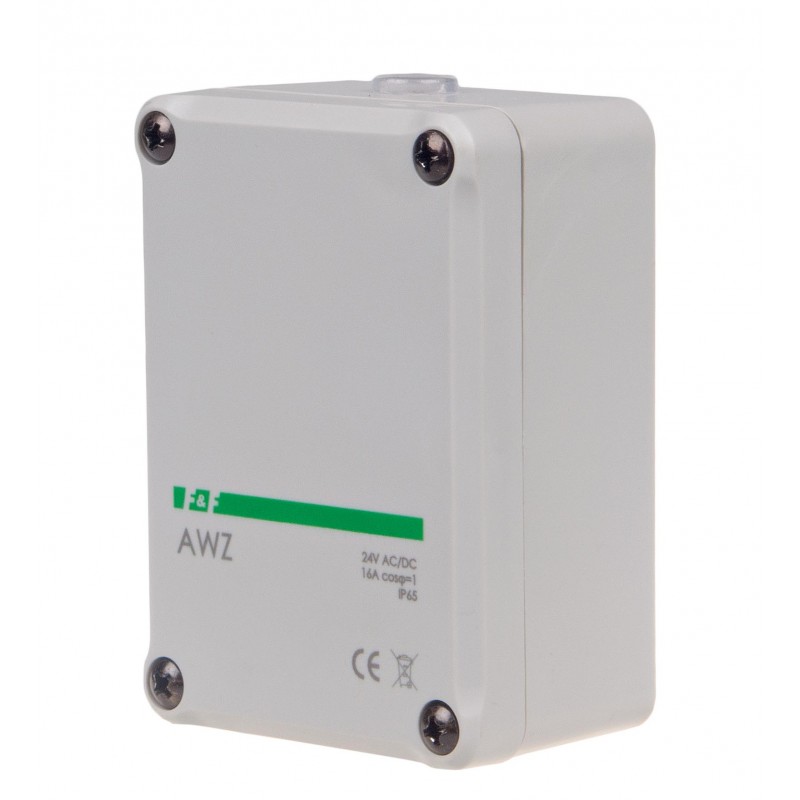

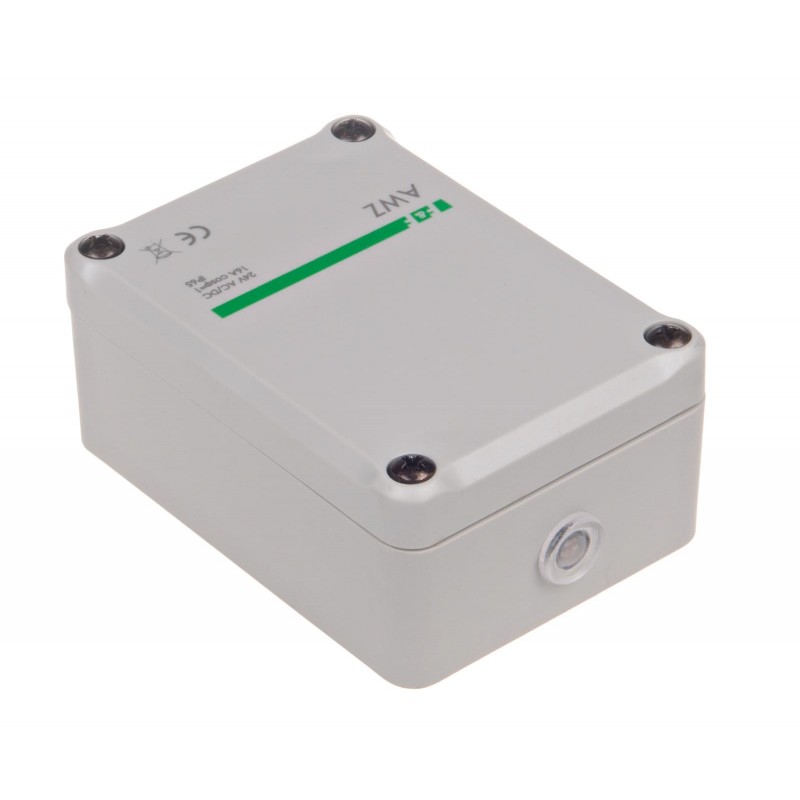

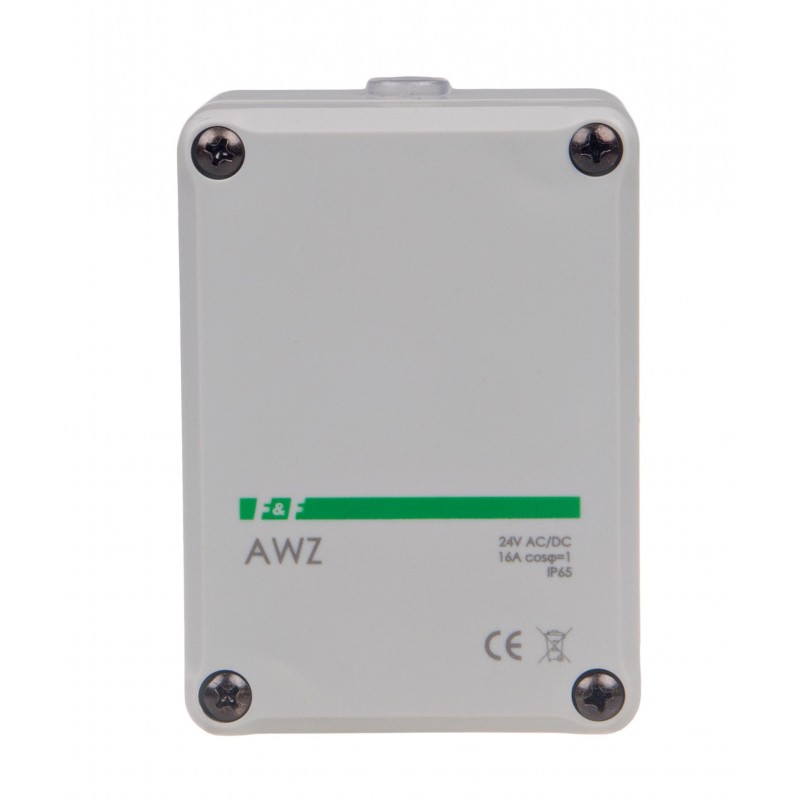

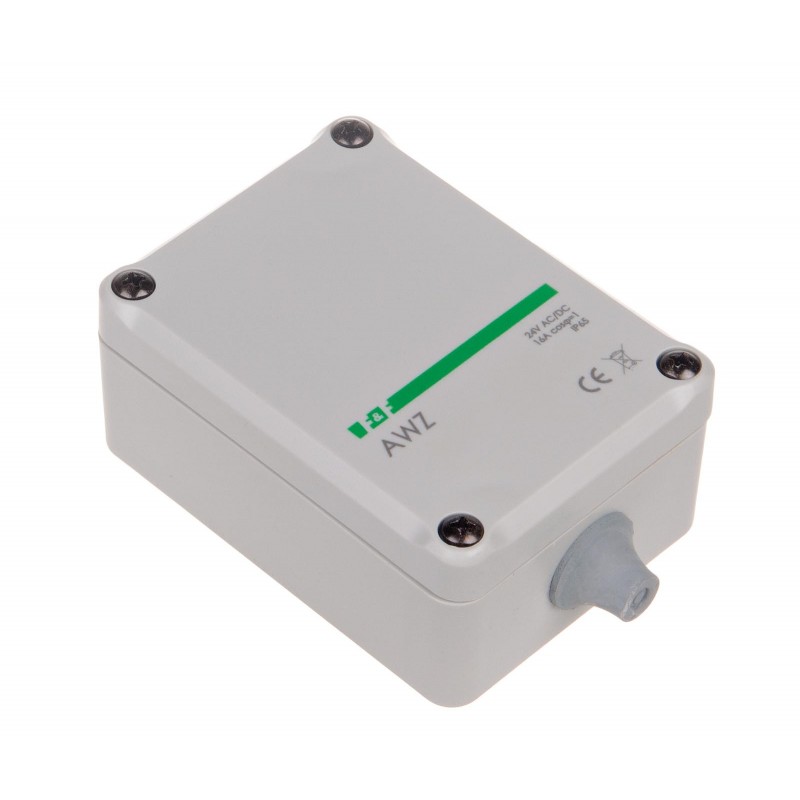

Automat zmierzchowy AWZ 24 V

Zobacz większe

Poprzedni

Następny

Wszystkie zdjęcia

Produkt
Dane techniczne
Schemat
Praktyczne porady
Pliki do pobrania

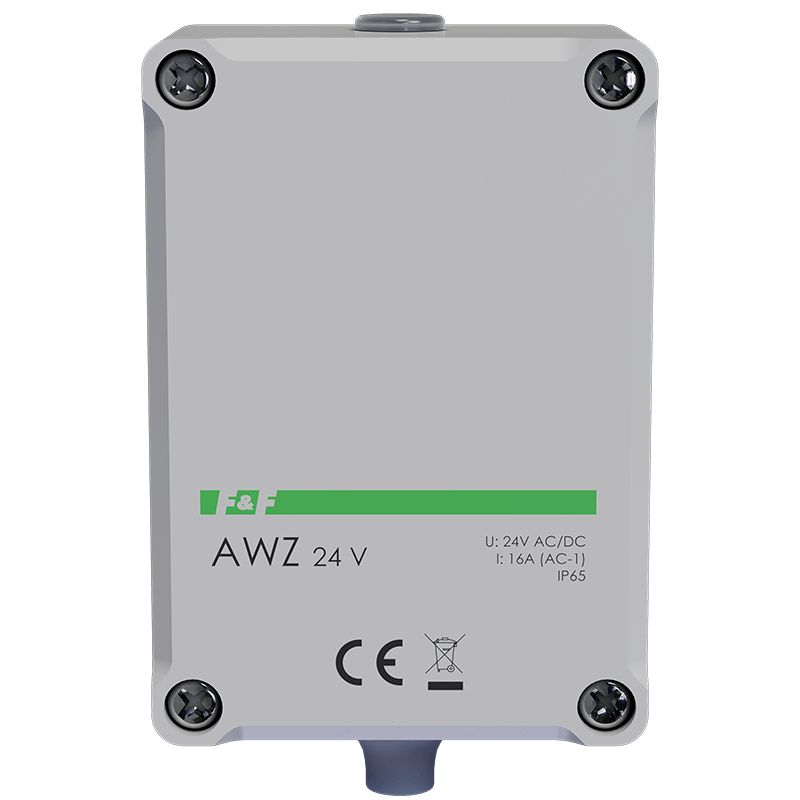

Automat zmierzchowy AWZ 24 V

Indeks do zamówień: AWZ-24V, EAN13: 5908312593317

Opis produktu

Zasilanie: 24 V
Maksymalne obciążenie: 16 A
Element światłoczuły: wbudowany
Obudowa: hermetyczna
Montaż: natynkowy

Automat zmierzchowy (pot. zmierzchówka) służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Działanie

Automat zmierzchowy AWZ umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“ - załączy wcześniej. Automat zmierzchowy AWZ posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Automat zmierzchowy AWZ 24 V
Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia - więcej

Napięcie zasilania	24 V AC/DC
Tolerancja napięcia zasilania	-15 ÷ 10 %
Maksymalny prąd obciążenia AC-1	16 A
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	NIE
Próg zadziałania - regulowany	2 ÷ 1000 Lx
Próg zadziałania - ustawiony	ok. 7 Lx
Histereza	ok. 15 Lx
Opóźnienie zadziałania włączenia	ok. 10 s
Opóźnienie zadziałania wyłączenia	ok. 20 s
Element światłoczuły	wbudowany
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	60×85×35 mm
Montaż	natynkowy
Stopień ochrony	IP65 - hermetyczny

AWZ 24 V instrukcja obsługi (641.65k)

AWZ 24 V schemat CAD dxf (87.45k)

AZ AZH AWZ deklaracja CE 2024 (179.94k)

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.

Hermetyczność
Bezwględnie zakazuje się wykonywania dodatkowych otworów w obudowie lub naruszania w jaki kolwiek inny sposób szczelności obudowy.
