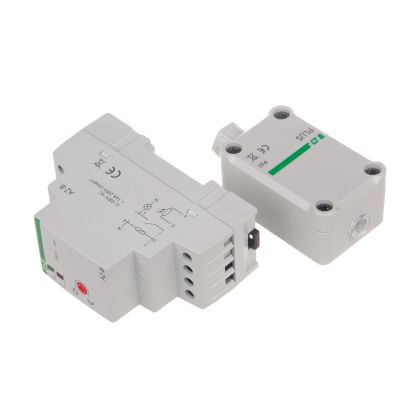

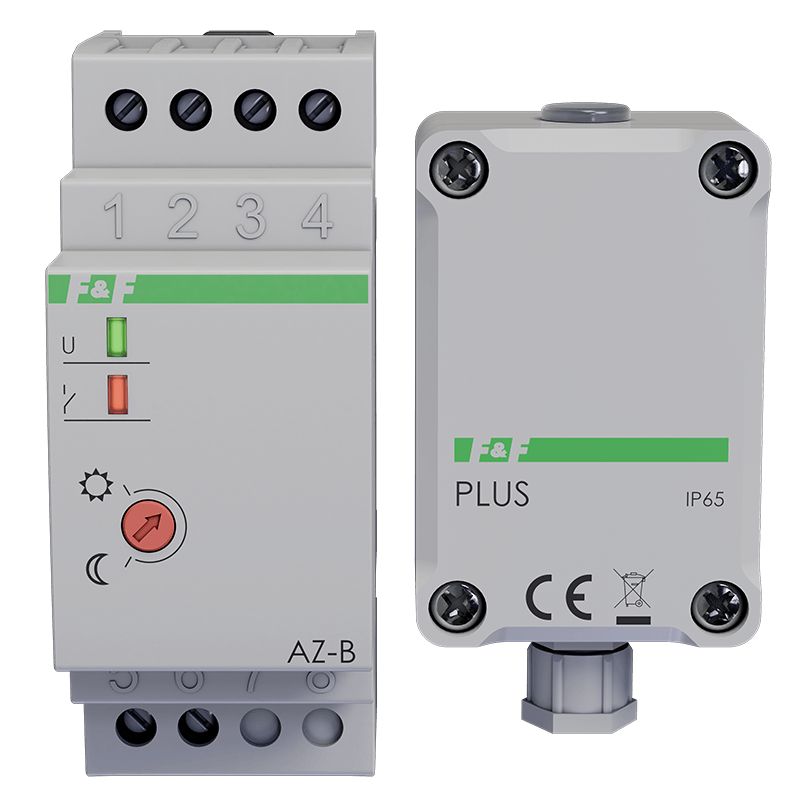

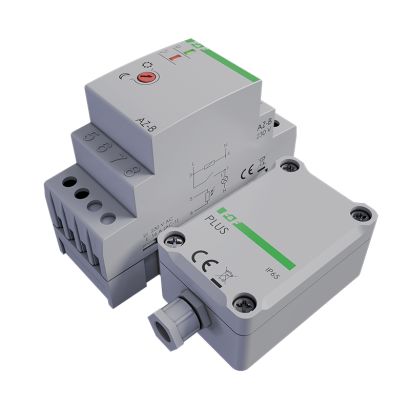

Automat zmierzchowy AZ-B PLUS 230 V
Zasilanie: 195÷253 V AC
Maksymalne obciążenie: 16 A
Montaż: na szynie 35 mm
Z sondą zewnętrzną PLUS w komplecie.
Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.
Jak działa automatyczny wyłącznik zmierzchowy AZ-B PLUS?
Wyłącznik zmierzchowy AZ-B PLUS umieszczamy w miejscu o stałym dostępie światła dziennego. Zmiany intensywności naturalnego światła będą powodować załączanie i wyłączanie sterowanego oświetlenia. Porę załączenia oświetlenia możemy ustawić potencjometrem. Obrót w stronę symbolu “księżyca“ - załączy później, obrót w stronę symbolu “słoneczka“ - załączy wcześniej. Wyłącznik zmierzchowy AZ-B PLUS posiada układ opóźniający załączenie i wyłączenie oświetlenia, dzięki czemu zmniejsza się wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
UWAGA!
Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli danych technicznych, np. 12 V, 24 V, 48 V i 110 V AC/DC i inne.
- Napięcie zasilania
- 195÷253 V AC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda PLUS
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
