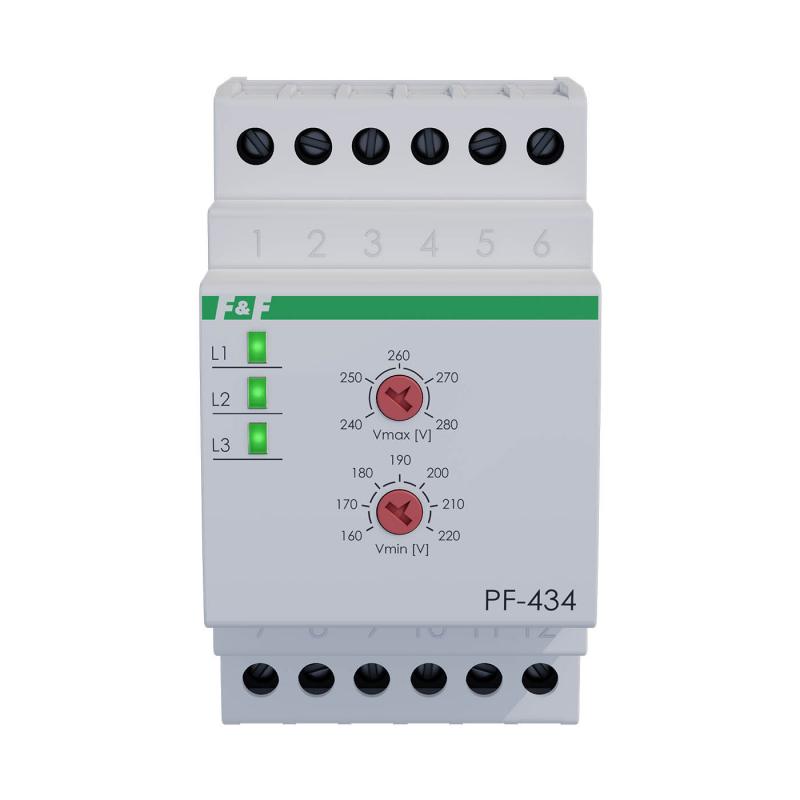

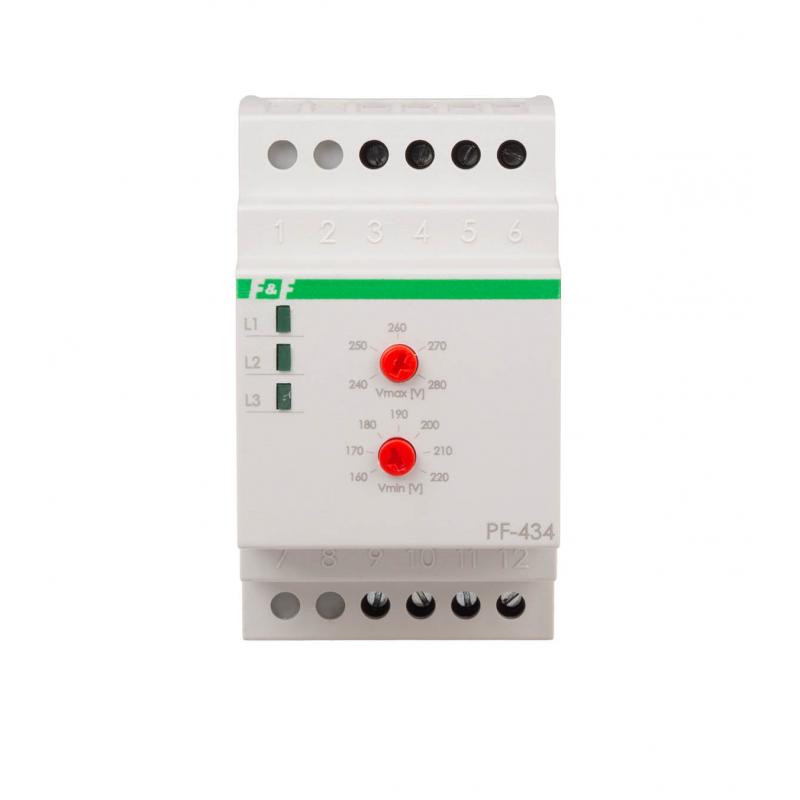

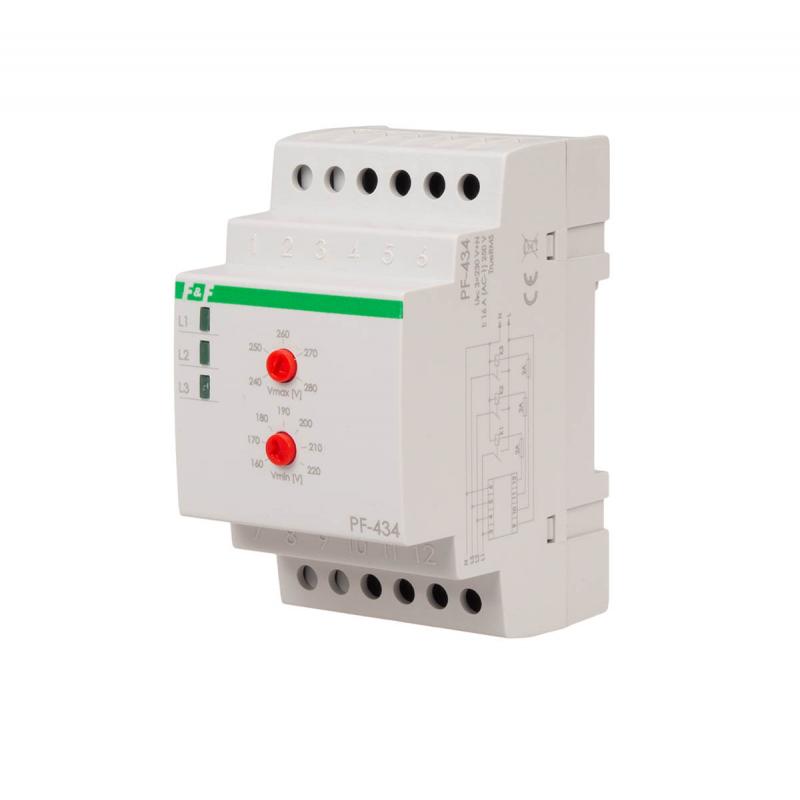

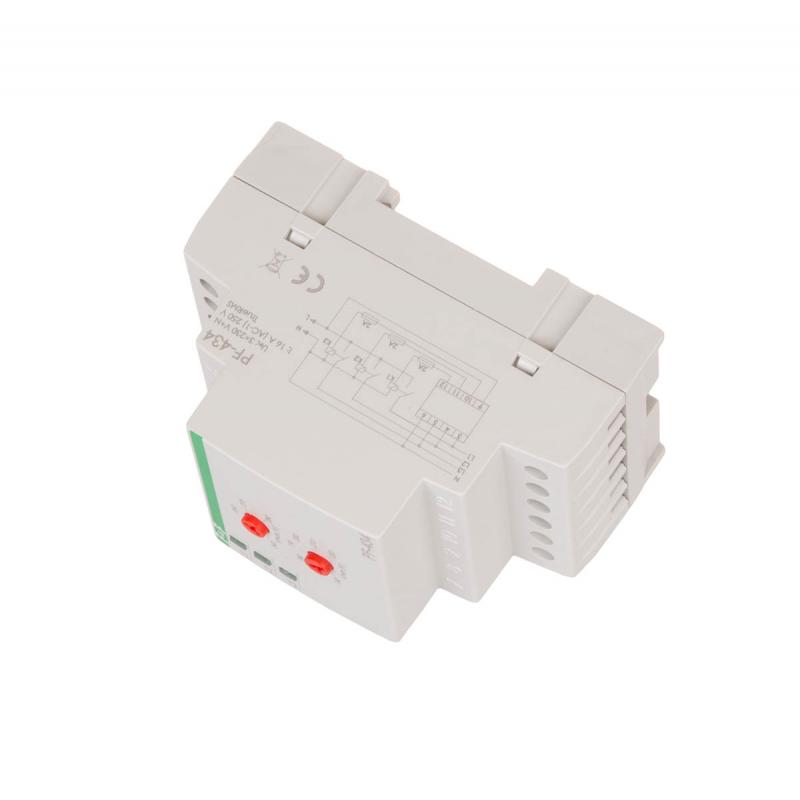

Przełącznik faz PF-434 TRMS

PF-434-TRMS, 5902431675121
Automatyczny przełącznik faz do współpracy ze stycznikiem
Z fazą priorytetową
Z regulacją
Maksymalne obciążenie 16 A

Automatyczny przełącznik faz PF-434 TRMS służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku fazy zasilającej lub w przypadku, kiedy przekroczy ona nastawione parametry. Kompaktowy rozmiar urządzenia pozwala na oszczędność przestrzeni w szafie elektrycznej.


Urządzenie mierzy wartość skuteczną napięcia (True RMS), dzięki temu świetnie sprawdza się we współczesnych układach automatyki, gdzie napięcie zasilania często jest odkształcone na skutek pracy pobliskich urządzeń z zasilaczami impulsowymi.




Działanie

Na zaciski wejściowe urządzenia podłączane jest napięcie trójfazowe (3×230 V+N). Na wyjściu przekaźnika pojawia się napięcie jednofazowe (230 V) jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz tak, aby napięcie wyjściowe nie było mniejsze lub większe niż nastawione wartości. Faza o prawidłowych parametrach kierowana jest na wyjście przełącznika. Urządzenie mierzy wartość skuteczną napięcia (True RMS), dzięki temu świetnie sprawdza się we współczesnych układach automatyki, gdzie napięcie zasilania często jest odkształcone na skutek pracy pobliskich urządzeń z zasilaczami impulsowymi. Świecenie odpowiedniej zielonej diody LED, sygnalizuje załączenie danej fazy na wyjście przełącznika. Faza L1 jest fazą priorytetową i jeżeli jej parametry będą prawidłowe przez minimum 5 s, to zostanie ona dołączona na wyjście. Jeżeli faza L1 przekroczy górny lub dolny poziom nastaw (wartość jej napięcia będzie nieprawidłowa) to na wyjściu pojawi się kolejno napięcie fazy L2 lub L3 w zależności od tego, która z faz będzie prawidłowa. Jeżeli żadna z pozostałych faz nie będzie prawidłowa, wyjście zostanie odłączone. W przypadku, kiedy na wyjście dołączona jest faza L3 i faza L2 wróci do prawidłowych parametrów, to zostanie ona przełączona na wyjście (priorytet faz od najwyższego do najniższego to L1, L2, L3). Jeżeli napięcie fazy wyjściowej będzie 10 V poniżej ustawionej wartości lub 10 V powyżej ustawionej wartości, to przełączenie nastąpi z 10-sekundowym opóźnieniem. Jeżeli faza wykroczy poza ten zakres, zostanie odłączona natychmiast (około 200 ms). Zakres napięć pracy dla wszystkich trzech faz ustawia się za pomocą pokręteł Vmax oraz Vmin. Pokrętło Vmax określa maksymalne dopuszczalne napięcie na wyjściu, a pokrętło Vmin określa
napięcie minimalne. Jeżeli napięcie fazy znajduje się pomiędzy progami Vmin oraz Vmax to uznawane jest za prawidłowe. Dodatkowo urządzenie posiada styk kontrolny, który służy do
ciągłego monitorowania stanu wyjściowego. Dzięki temu, możliwe jest wykrywanie takich anomalii, jak sklejony styk któregoś ze styczników lub niedziałający styk. Jeżeli po wyłączeniu
wszystkich styczników na wyjściu nadal będzie utrzymywać się napięcie powyżej 20 V przez czas powyżej 1 s, to wszystkie diody zaczną migać. Odpowiedni stycznik zostanie załączony dopiero kiedy napięcie spadnie poniżej 20 V. Jeżeli zanik nastąpi do 1 s, to diody nie zaczną migać. Zabezpieczenie to wykrywa ewentualny sklejony styk stycznika, lub zapobiega załączeniu stycznika, jeżeli napięcie na wyjściu generowane jest z zewnątrz. W przypadku kiedy następuje załączenie stycznika wybranej fazy, a napięcie na wyjściu po 1 s jest niższe o przynajmniej 10 V względem napięcia wejściowego, to styk uznawany jest za uszkodzony. Faza ta zostaje dezaktywowana do momentu całkowitego zaniku napięcia na urządzeniu (reset). Sytuacja taka sygnalizowana jest miganiem diody uszkodzonej fazy. Jeżeli urządzenie wykryje, że wszystkie 3 styczniki są uszkodzone, podejmie próbę samonaprawy i po 60 s, wszystkie z wyjść zostaną uznane jako sprawne. Jeżeli sytuacja nadal będzie się utrzymywać i żaden ze styków nie będzie sprawny, wszystkie wyjścia zostaną zablokowane do momentu zaniku napięcia zasilania.

PF-434-TRMS
Napięcie zasilania
3×230 V+N
Współpraca z agregatami prądotwórczymi
NIE
Tryb pracy
z fazą priorytetową
Maksymalny prąd obciążenia AC-1
16 A
Element wykonawczy
3 × przekaźnik
Czas powrotu
5 s
Błąd pomiaru napięcia
±1%
Próg zadziałania - górny regulowany
240÷280 V
Próg zadziałania - dolny regulowany
160÷220 V
Minimalne napięcie przy zasilaniu z 1 fazy
85 V
Maksymalne napięcie fazowe
420 V
Częstotliwość napięcia zasilania
45÷55 Hz
Wytrzymałość mechaniczna styków
1×10⁷
Wytrzymałość elektryczna styków
(16 A/AC-1) 1×10⁵
Pomiar TRMS
TAK
Częstotliwość próbkowania sygnału
2 kHz
Górny próg zadziałania
253 V (230 V ±10%)
Dolny próg zadziałania
207 V (230 V ±10%)
Czas przełączania
200 ms
Sygnalizacja napięć wejściowych
3 x LED
Histereza powrotu zasilania
10 V
Przyłącze
zaciski śrubowe 4,0 mm²
Moment dokręcający
0,5 Nm
Pobór mocy
1,5 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
3 moduły (52,5 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
Schemat podłączenia dla PF-434
