Przekaźnik kontroli poziomu wody deszczowej PZ-829 RC-WD
- do kontroli poziomu wody deszczowej,
- z regulacją czułości,
- dwustanowy (min/max),
- 3 x sonda PZ2.
Przekaźniki PZ-829 wykrywają obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania.
Utrzymują stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.
Działanie
Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.
Sposób podłączenia sond
Sondy elektrodowe (3 szt.) podłączane o średnicy żyły od 0,5 mm² i maksymalnej długości 100 m.
Uwaga!
Zaciski 4-5-6 są separowane od sieci.

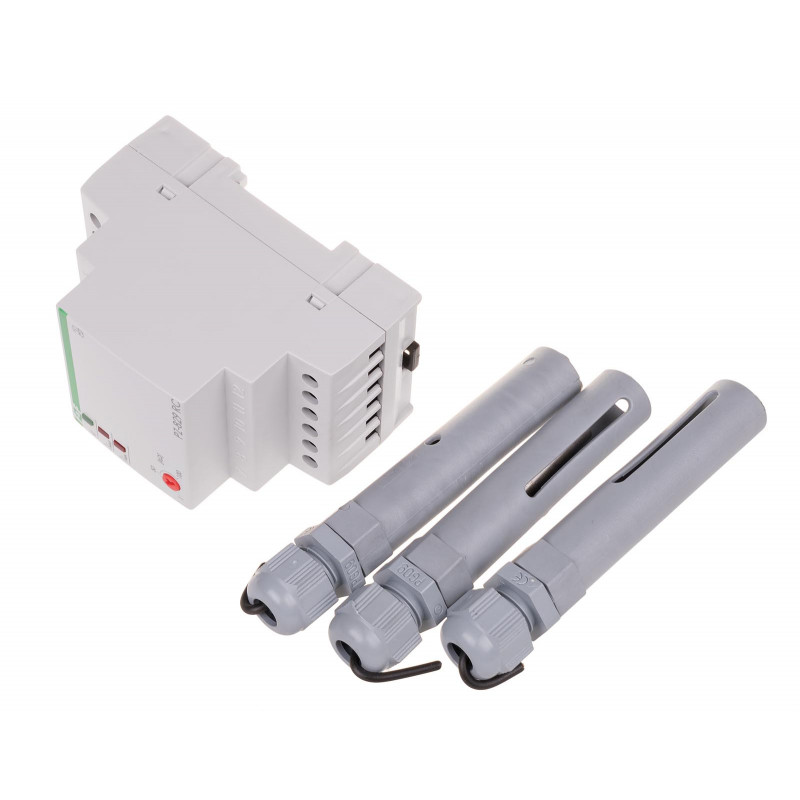

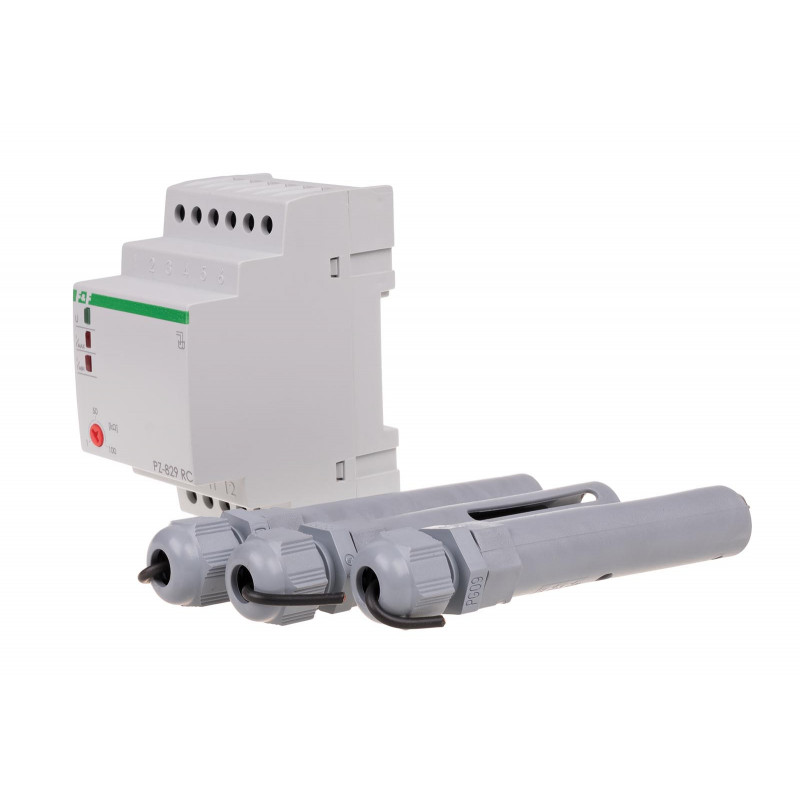

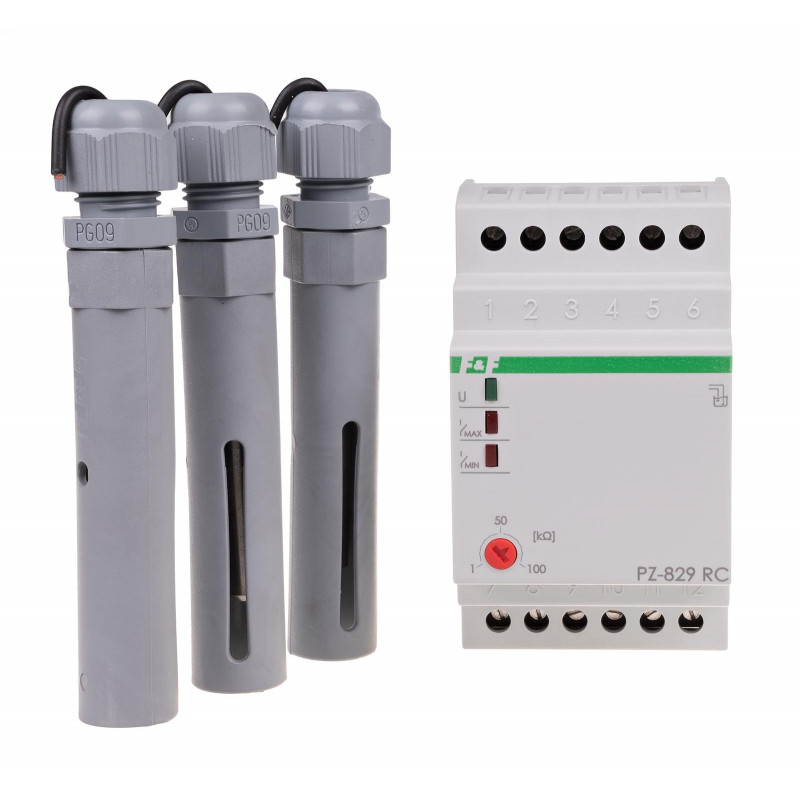

Przekaźnik w komplecie z sondą PZ2
- Napięcie zasilania
- 230 V AC
- Element wykonawczy
- 2 × przekaźnik
- Maksymalny prąd obciążenia
- 2 × 16 A
- Konfiguracja styków
- 2 × NO/NC
- Separacja styku
- TAK
- Czułość - regulowana
- 1÷820 kΩ
- Współpraca z wodą deszczową
- TAK
- Napięcie wyjść pomiarowych
- 6 V
- Typ sondy zalania
- 3 x PZ2
- Opóźnienie przełączenia styku dla punktu MIN
- 1÷2 s
- Opóźnienie przełączenia styku dla punktu MAX
- maks. 5 s
- Zaciski sond
- separowane od sieci transformatorem
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 1,1 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 3 moduły (52,5 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
