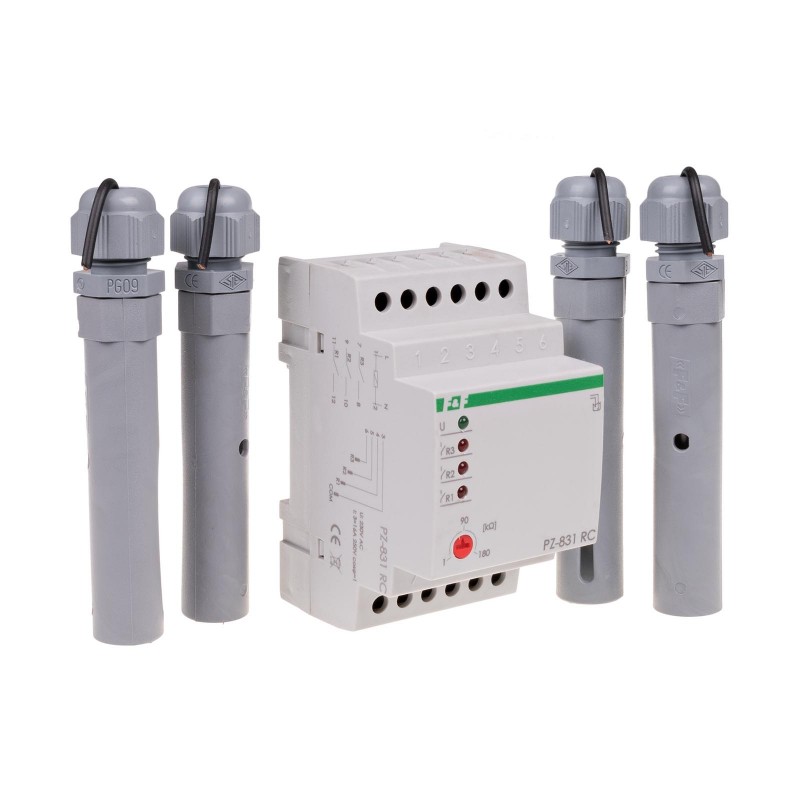

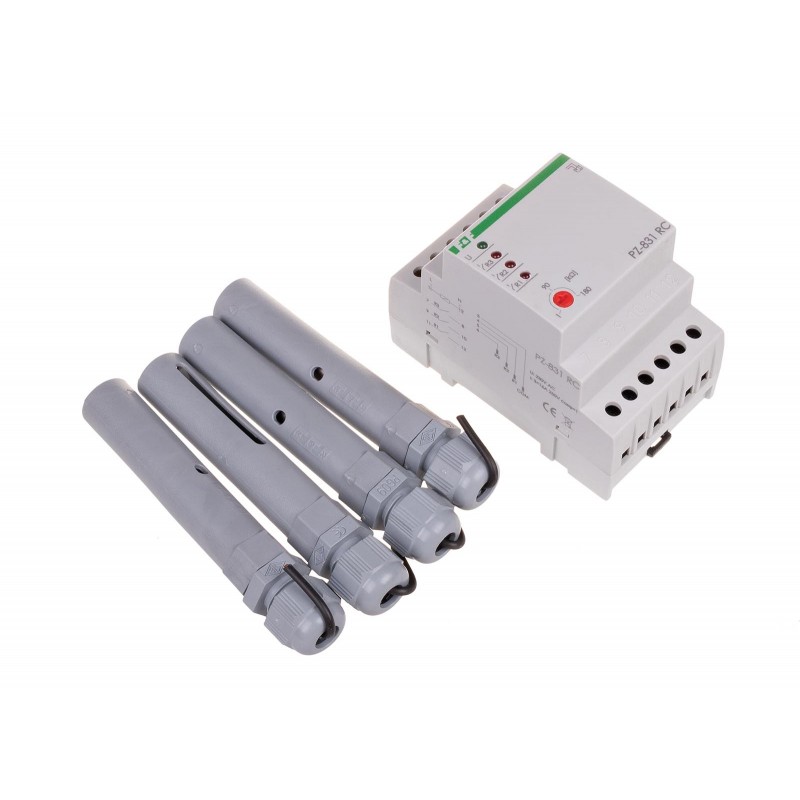

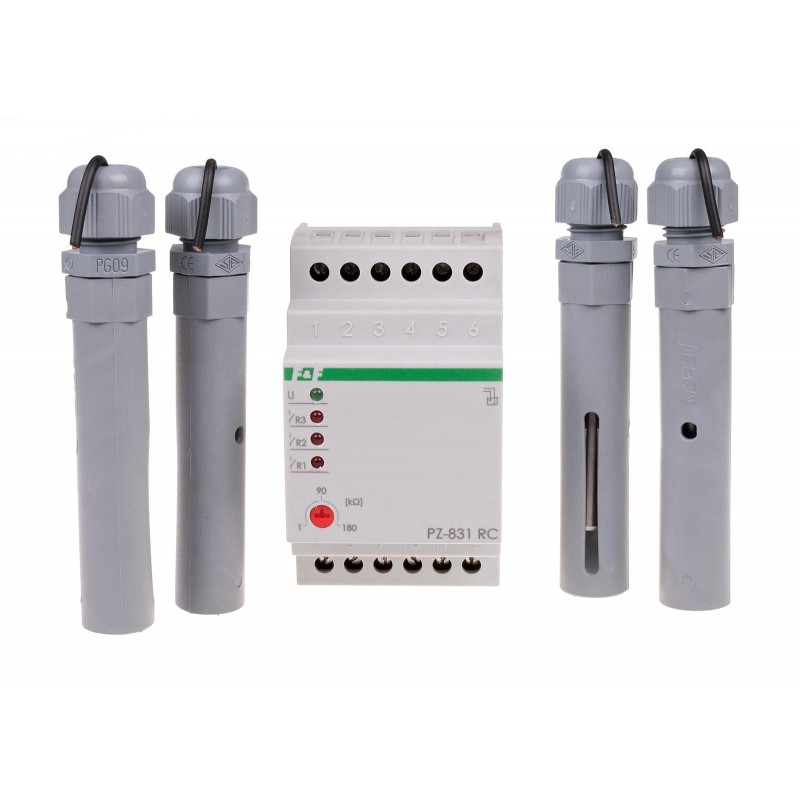

Przekaźnik kontroli poziomu cieczy PZ-831 RC
Trójstanowy przekaźnik kontroli poziomu cieczy.
Z regulacją czułości.
Przekaźnik PZ-831 RC wykrywa obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania. Umożliwia utrzymywanie stanów minimum i maksimum kontrolowanej cieczy w wyznaczonym zakresie.
Z regulacją czułości.
Przekaźnik PZ-831 RC wykrywa obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania. Umożliwia utrzymywanie stanów minimum i maksimum kontrolowanej cieczy w wyznaczonym zakresie.
UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD
Działanie
W stanie suchym (rozwarte wszystkie sondy) wszystkie styki przekaźnika są otwarte. Zwarcie cieczą sondy bazowej COM i kolejnej sondy poziomu spowoduje zamknięcie styku przekaźnika przypisanego do danej sondy. Np. w chwili zalania sondy poziomu pierwszego R1 nastąpi zwarcie sondy bazowej COM i sondy poziomu R1. Spowoduje to zamknięcie styku 11-12. Analogicznie dla sond poziomu R2 i R3. Gdy poziom cieczy spadnie poniżej sondy poziomu (rozwarcie sondy COM i sondy poziomu) spowoduje otwarcie styku przypisanego do danej sondy.
Sposób podłączenia sond
Sondy elektrodowe (4 szt.) podłączane przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m.
Uwaga!
Zaciski 3-4-5-6 są separowane galwanicznie od sieci.
- Napięcie zasilania
- 230 V AC
- Element wykonawczy
- 3 x przekaźnik
- Maksymalny prąd obciążenia
- 3 × 8 A
- Konfiguracja styków
- 3 × NO
- Separacja styku
- TAK
- Czułość - regulowana
- 1÷180 kΩ
- Współpraca z wodą deszczową
- NIE
- Napięcie wyjść pomiarowych
- 6 V
- Typ sondy zalania
- 4 x PZ2
- Zaciski sond
- separowane od sieci transformatorem
- Opóźnienie przełączenia styków
- maks. 2 s
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 1,1 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 3 moduły (52,5 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
