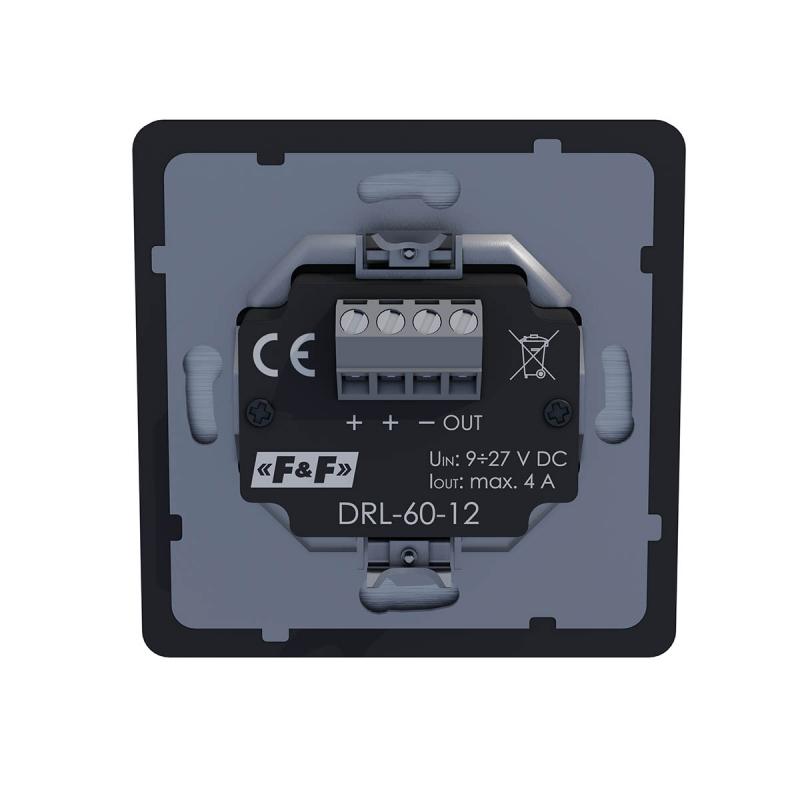

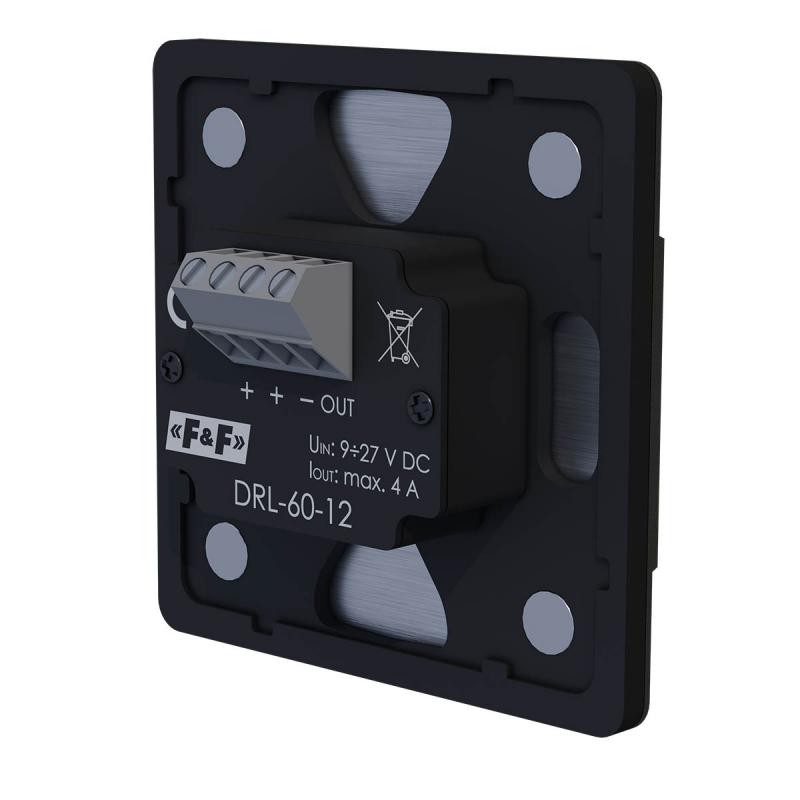

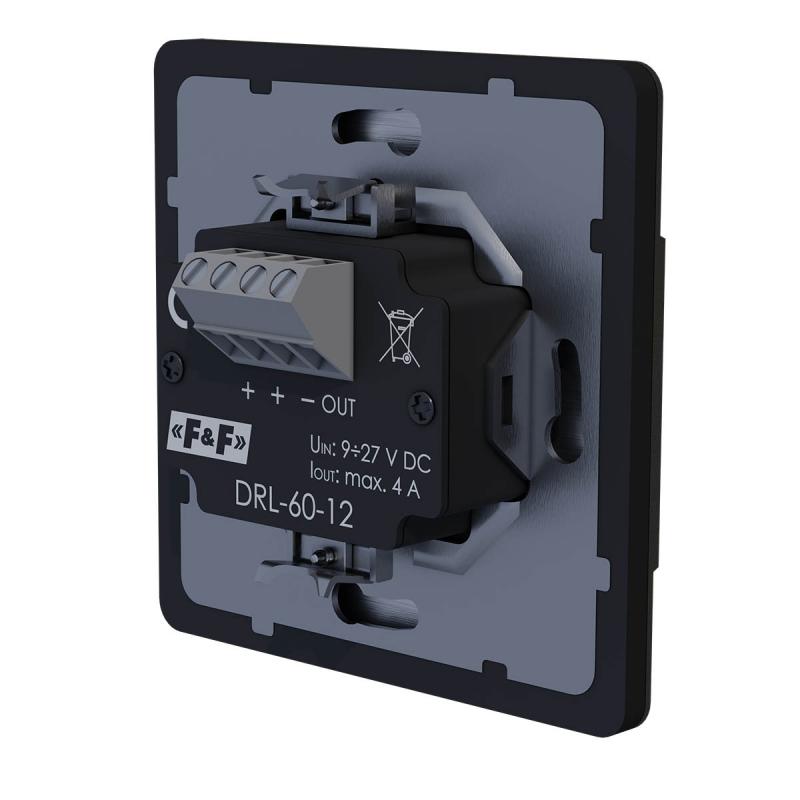

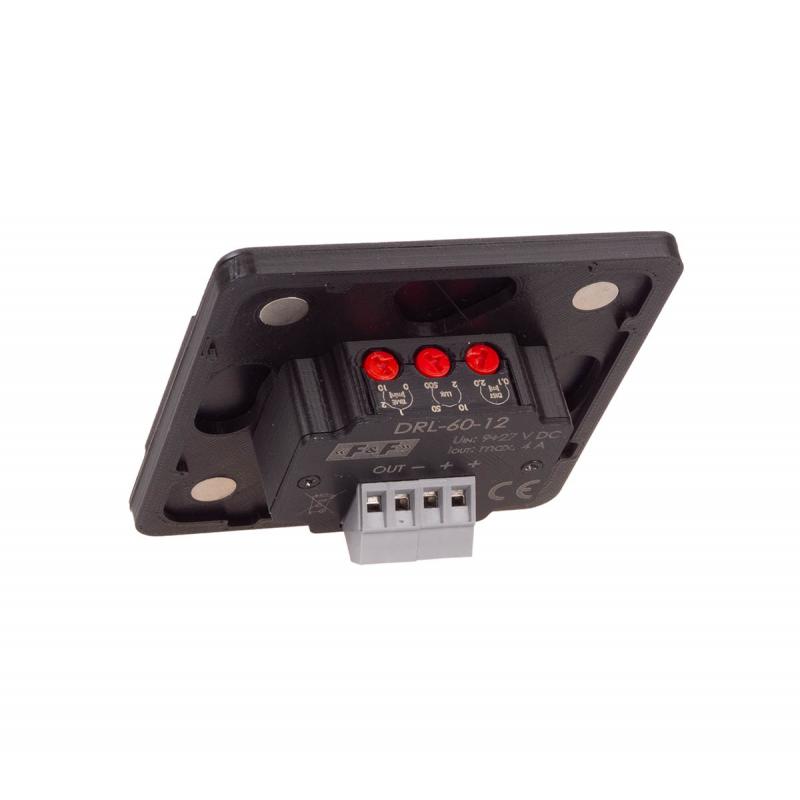

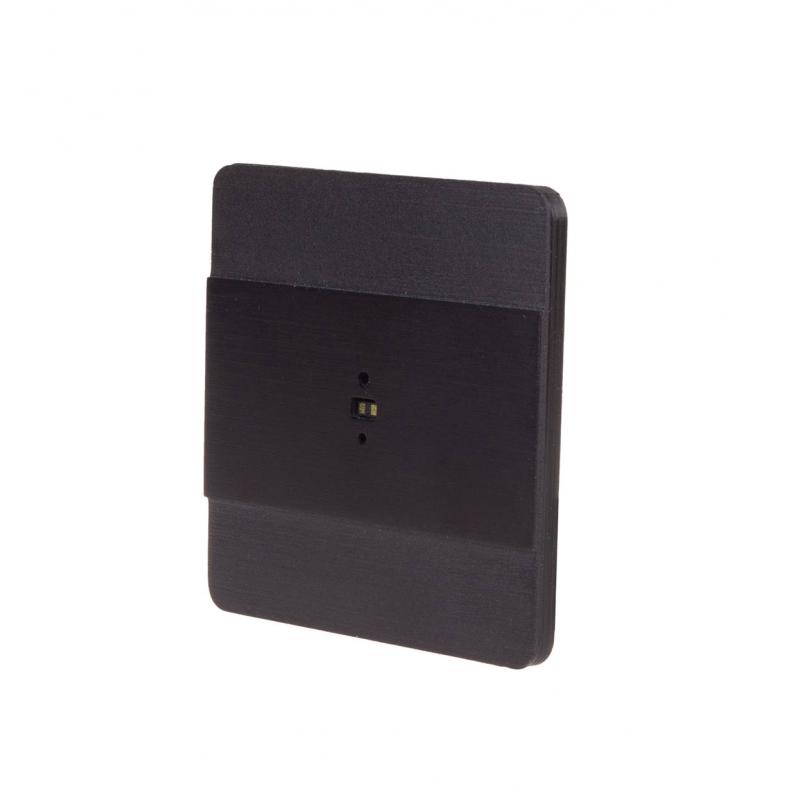

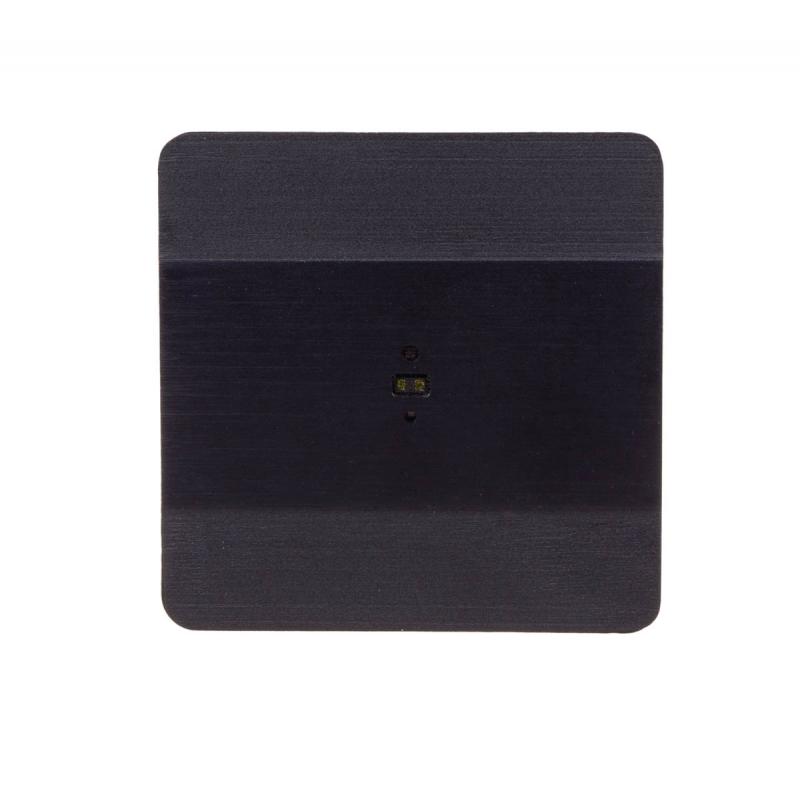

Laserowy czujnik odległości DRL-60-12 - czarny

NOWOŚĆ! Laserowy czujnik odległości DRL-60-12 Zobacz większe
Poprzedni Następny

Laserowy czujnik odległości DRL-60-12 - czarny

DRL-60-12-9, 5902431675480

Opis produktu

Laserowy czujnik odległości
Montaż w puszce ø60 mm
Kolor: czarny

DRL-60 to laserowy czujnik odległości typu ToF. Automatycznie załącza oświetlenie korytarzy i klatek schodowych.

Działanie laserowego czujnika ruchu DRL-60-12

DRL-60-12 jest laserowym czujnikiem przeznaczonym do sterowania oświetleniem niskonapięciowym, szczególnie na korytarzach i klatkach schodowych.

DRL-60 laserowy czujnik ruchu-odległości


Zasada działania polega na emisji wiązki światła i pomiaru opóźnienia światła powracającego na skutek odbicia się od przeszkody. Na tej podstawie możliwe jest precyzyjne określenie
odległości przeszkody, które następnie porównywane jest z nastawionym zakresem detekcji.
Warunkiem załączenia światła jest obecność przeszkody w odległości mniejszej od ustawionego zakresu detekcji, oraz poziom jasności poniżej wartości ustawionej na czujniku.
Rozwiązanie takie doskonale nadaje się do załączania obwodów oświetleniowych np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.

Funkcje laserowego czujnika odległości DRL-60-12

  • Laserowy czujnik odległości typu ToF (Time of Flight);
  • Zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
  • Czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;
  • Regulowany czas podtrzymania załączenia światła;
  • Możliwość bezpośredniego sterowania obwodów oświetleniowych 12/24 V (obciążalność do 4 A, którą można zwiększyć przez dołączenie wzmacniaczy LED-AMP);
  • Funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych*;
  • Możliwość integracji z automatami schodowymi AS-225 i AS-225D;
  • Niewielkie rozmiary, montaż w puszce ø60 mm;
  • Dioda LED sygnalizująca stan pracy czujnika;
  • Zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.


*) Miękkie załączanie i wyłączanie światła działa, gdy czas podtrzymania ustawiony jest na wartość większą od zera oraz gdy do czujnika podłączone są ściemnialne źródła światła.

Napięcie zasilania9÷27 V DC
Maksymalny prąd obciążenia 4 A
Próg zadziałania - regulowany2÷500 lx
Pole detekcji0,1÷2,0 m regulowane
Czas załączenia odbiornika - regulowany0÷10 min.
Rodzaj detekcjiczujnik laserowy ToF
Długość fali940 nm
Bezpieczeństwoklasa 1
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,3 W
Temperatura pracy-10÷45°C
Wymiaryzewnętrzne 80×80×6,5 mm; wewnętrzne (puszka) ø60 mm, głębokość 25 mm
Montażpodtynkowy
Stopień ochronyIP30

DRL-60-12 instrukcja obsługi (852.12k)

DRL-60-12 schemat podłączenia
