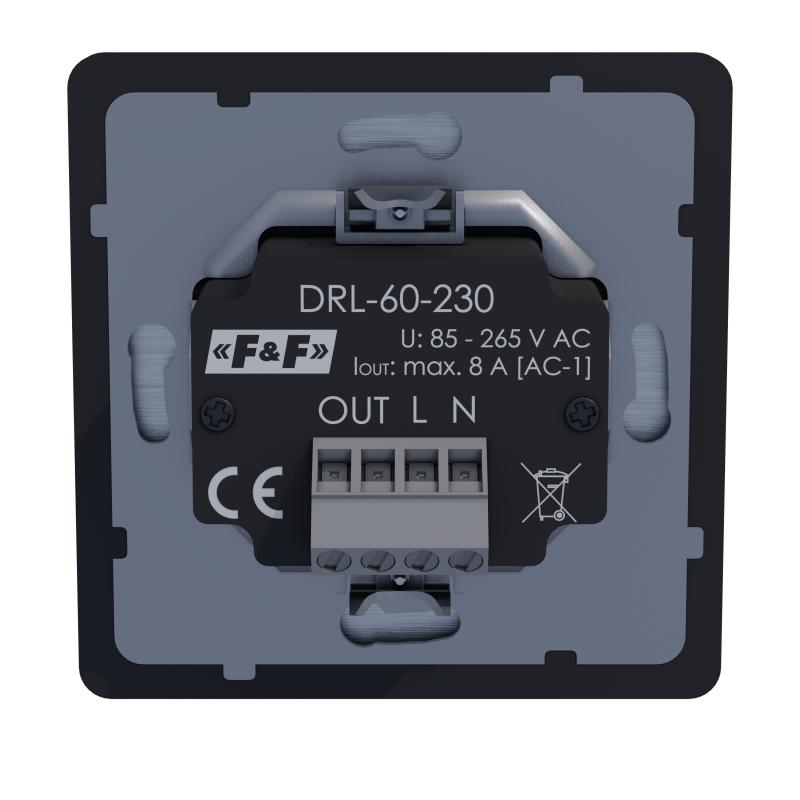

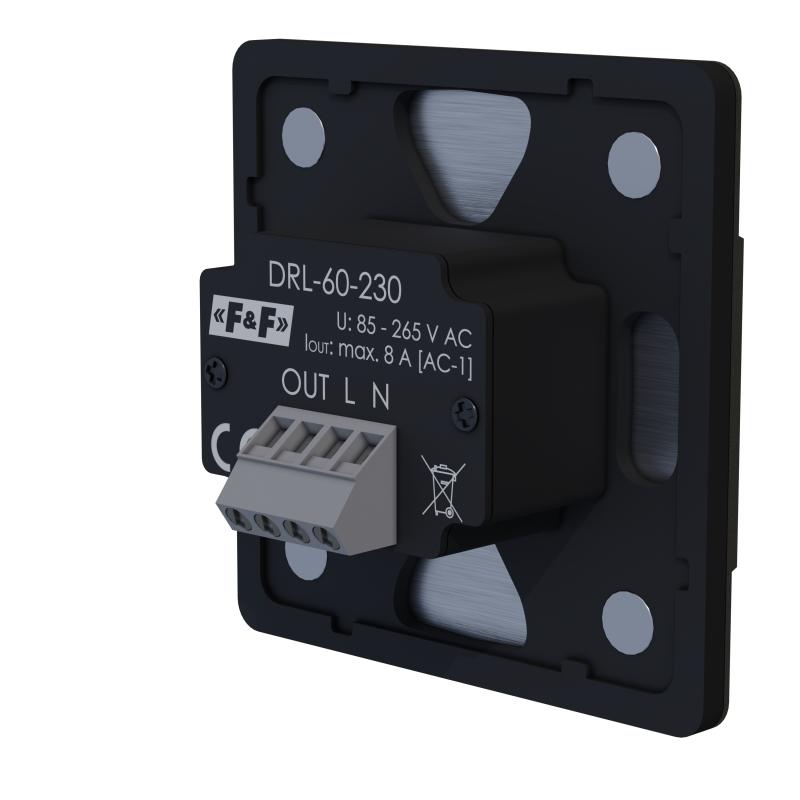

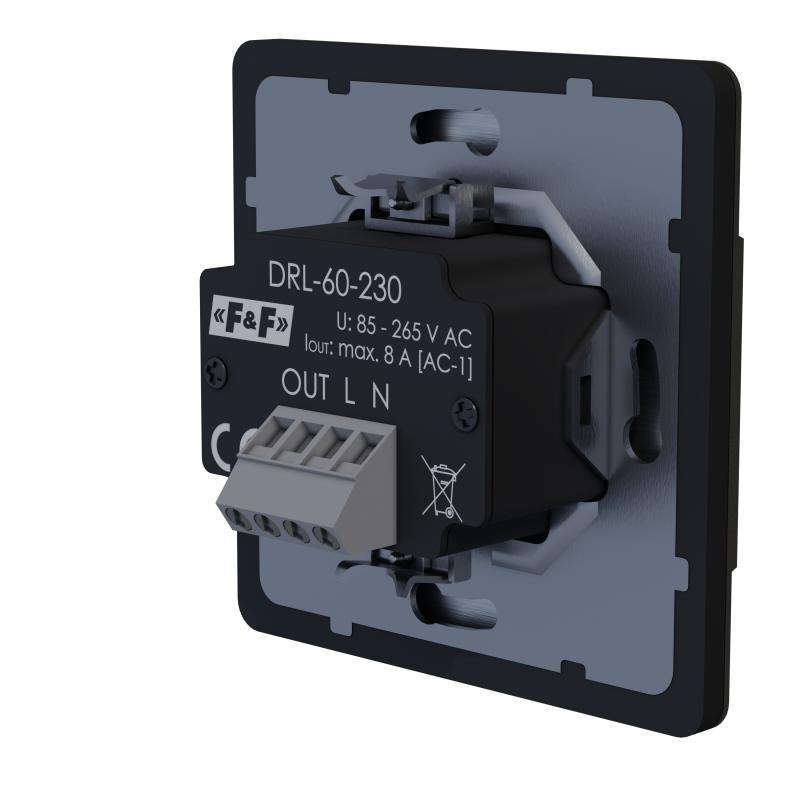

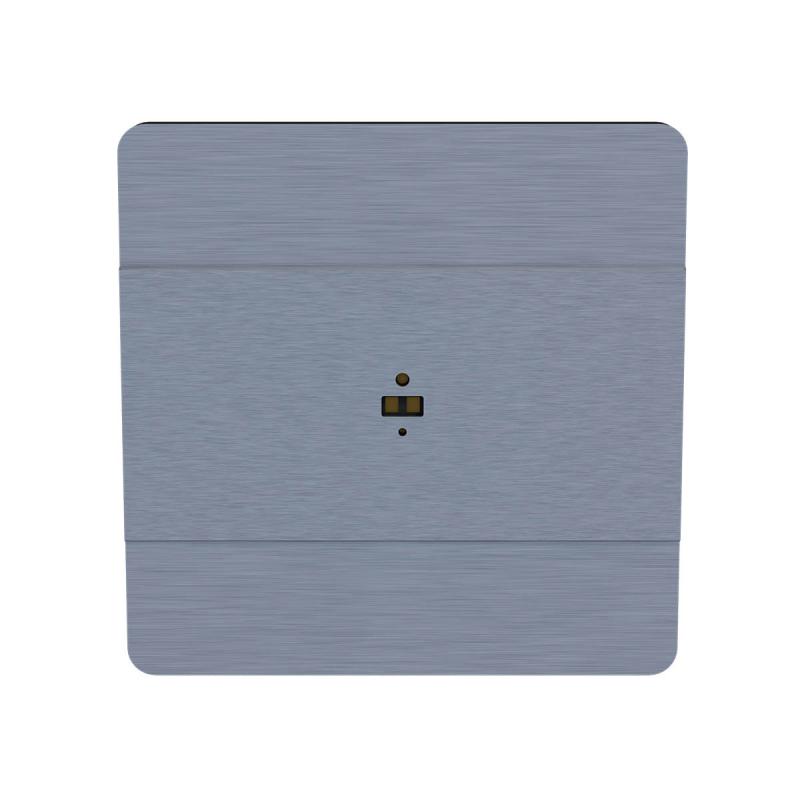

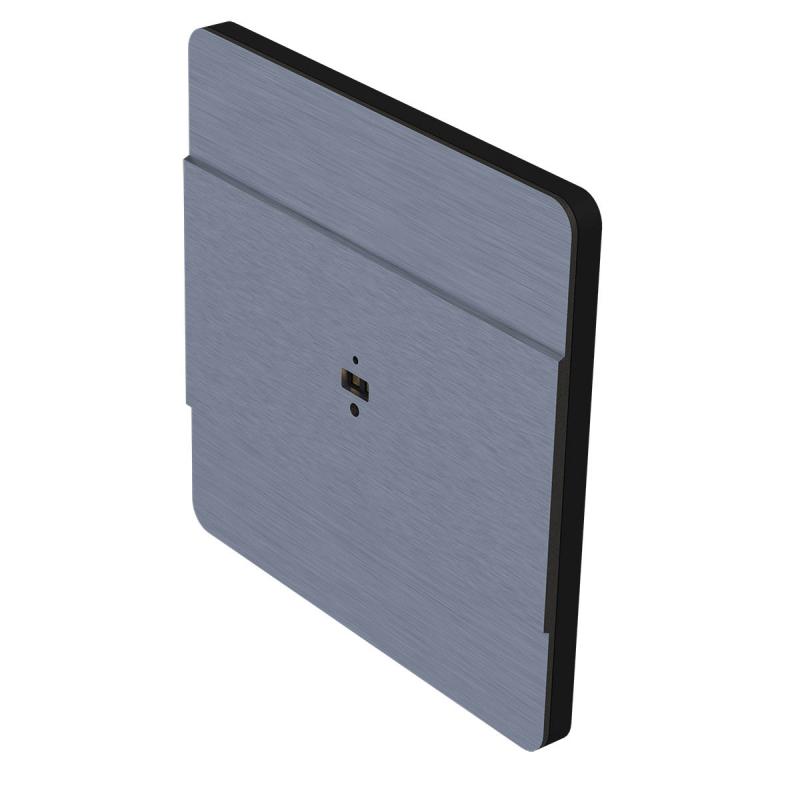

Laserowy czujnik odległości DRL-60-230

Działanie laserowego czujnika ruchu DRL-60-230

DRL-60-230 jest laserowym czujnikiem odległości przeznaczonym do bezpośredniego sterowania obwodami oświetleniowymi 230V AC szczególnie na korytarzach i klatkach schodowych.



Z uwagi na to, że elementem sterującym jest tutaj separowany styk przekaźnika, to czujnik ten można również wykorzystać do integracji z dowolną automatyką domową.
Zasada działania polega na emisji wiązki światła i pomiaru opóźnienia światła powracającego na skutek odbicia się od przeszkody. Na tej podstawie możliwe jest precyzyjne określenie
odległości przeszkody, które następnie porównywane jest z nastawionym zakresem detekcji.
Warunkiem załączenia światła jest obecność przeszkody w odległości mniejszej od ustawionego zakresu detekcji, oraz poziom jasności poniżej wartości ustawionej na czujniku.
Rozwiązanie takie doskonale nadaje się do załączania obwodów oświetleniowych np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.

Funkcje laserowego czujnika odległości DRL-60-230

• Laserowy czujnik odległości typu ToF (Time of Flight);
• Zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
• Czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;
• Regulowany czas podtrzymania załączenia światła;
• Separowane wyjście przekaźnikowe umożliwiające bezpośrednie sterowanie obwodami 230 V, lub integrację z dowolną automatyką domową;
• Możliwość bezpośredniego sterowania obwodów elektrycznych o obciążeniu do 8 A (AC-1);
• Niewielkie rozmiary, montaż w puszce ø60 mm;
• » Dioda LED sygnalizująca stan pracy czujnika;
• » Zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.
