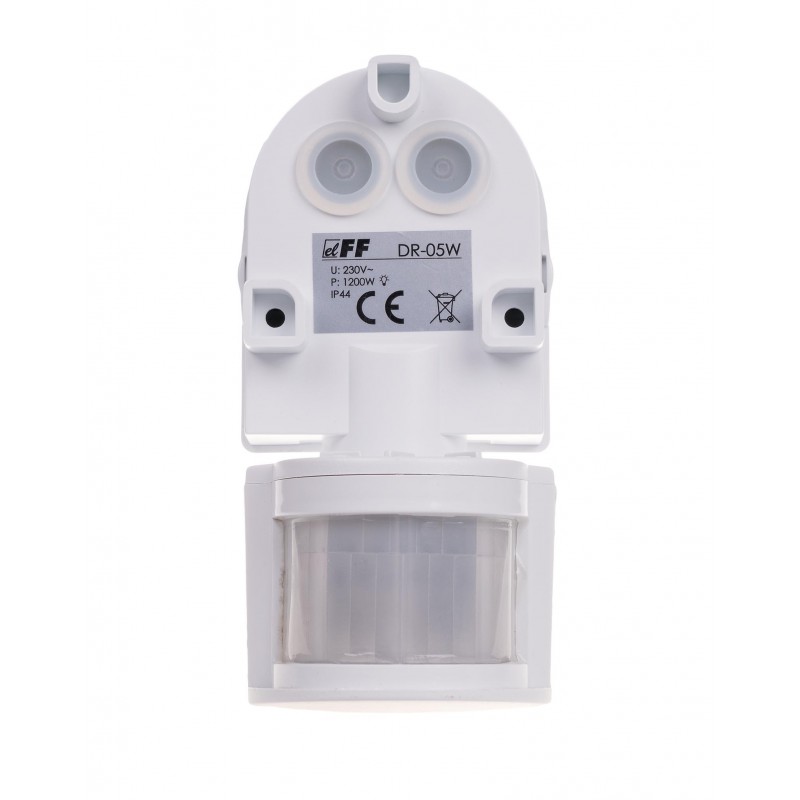

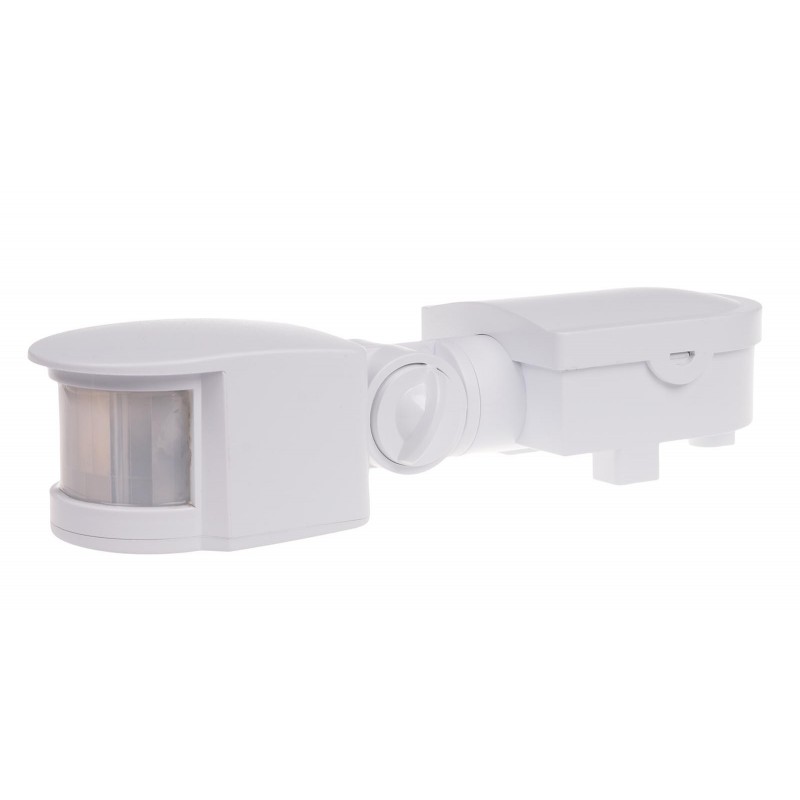

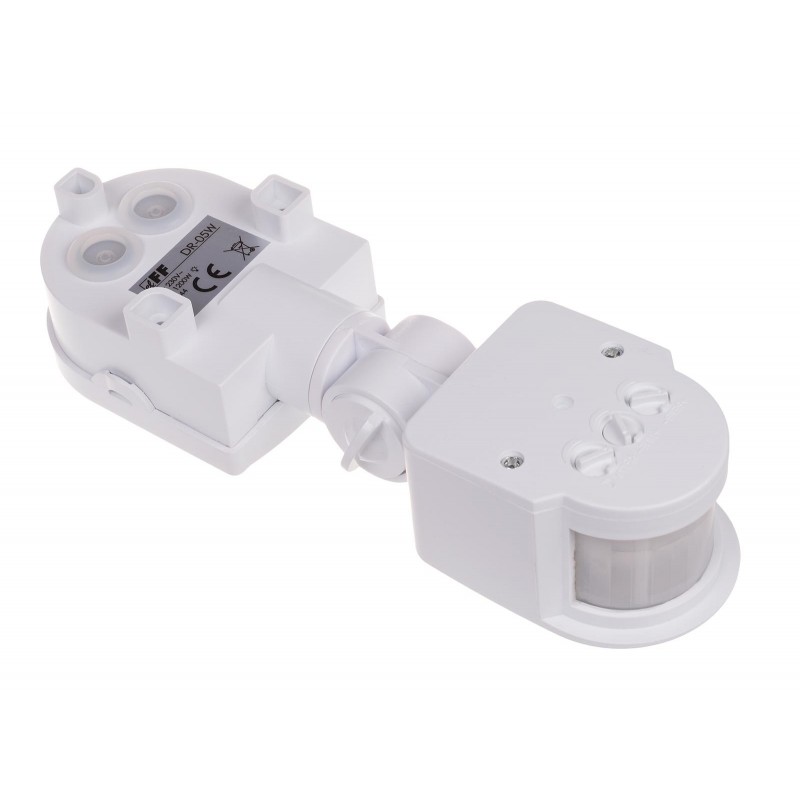

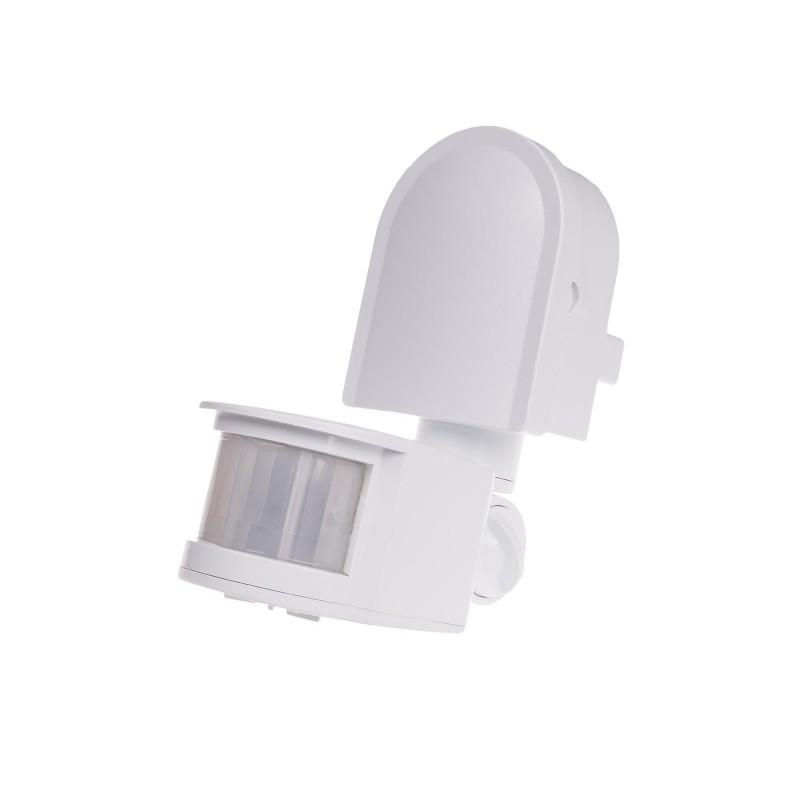

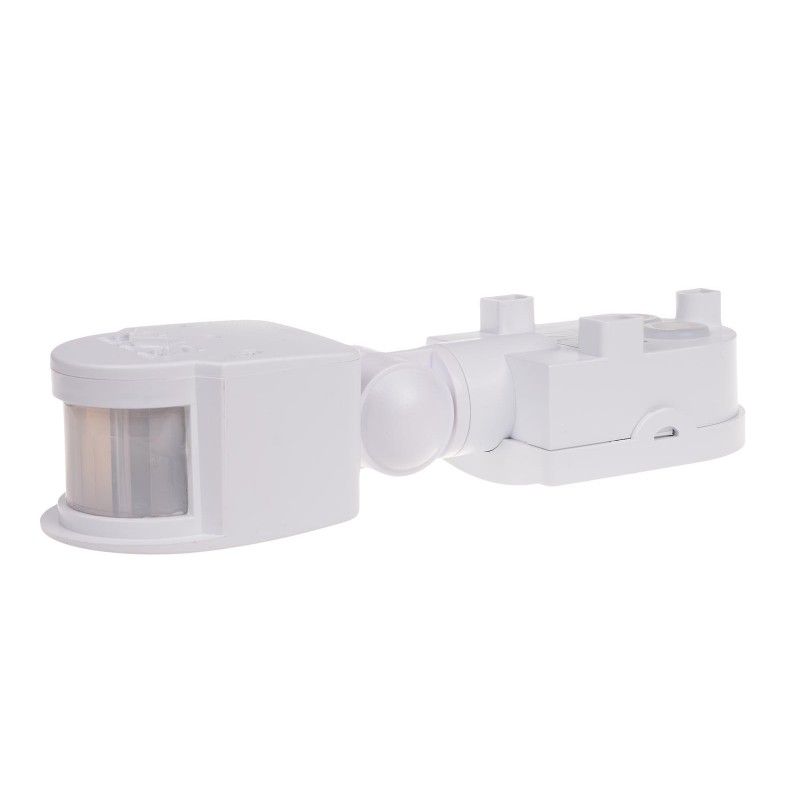

Czujnik ruchu DR-05 W biały 24 V

DR-05W-24V, 5908312598688

Do montażu natynkowego
Czujnik ruchu pasywny(podczerwieni)
IP44

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy,  garaże, itp.

Zasada działa czujnika ruchu podczerwieni


Czujnik ruchu podczerwieni
wykrywa przemieszczanie się źródeł ciepła znajdujących się w obszarze jego działania.


Istotnymi elementami wpływającymi na skuteczność detekcji są:
- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
- wielkość poruszającego się obiektu,
- kierunek oraz prędkość ruchu.

Efektywność czujnika ruchu podczerwieni będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Do nieprawidłowej pracy czujników ruchu podczerwieni moga doprowadzić:
- Źródła światła znajdujące się w polu detekcji czujnika ruchu PIR. Załączenie/wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu podczerwieni jako poruszający się obiekt.



DR-05W-24V
Napięcie zasilania
24 V AC/DC
Maksymalny prąd obciążenia AC-1
5 A *
Czas wyłączenia
10 s ± 3 s ÷ 10 min ± 2 min.
Detekcja ruchu
0,6÷1,5 m/s
Pole detekcji poziomej
0°÷180°
Pole detekcji pionowej
0°÷90°
Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)
5÷12 m
Wysokość montażu czujnika
1,8÷2,5 m
Zakres obrotu głowicy - w poziomie/w pionie
180°/90°
Rodzaj detekcji
promieniowanie podczerwone
Przyłącze
zaciski śrubowe 1,5 mm2
Moment dokręcający
0,3 Nm
Pobór mocy
0,5 W
Temperatura pracy
-20÷40°C
Wymiary
głowica rozłożona poziomo: 70 x 205 x 45 mm; głowica rozłożona pionowo: 70 x 140 x 110 mm
Montaż
natynkowy
Stopień ochrony
IP44
* Obciążenie o charakterze rezystancyjnym [AC-1]. W przypadku obciążeń o innym charakterze (np. oświetlenie LED) maksymalny prąd obciążenia może być znacząco niższy.
Więcej informacji: www.fif.com.pl/pl/content/24-wskazowki
