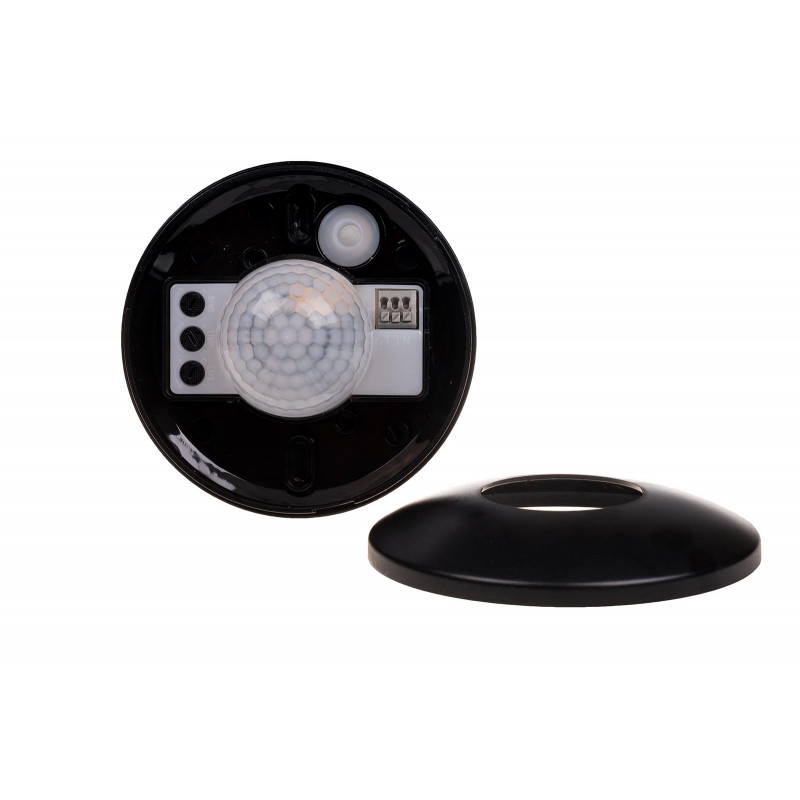

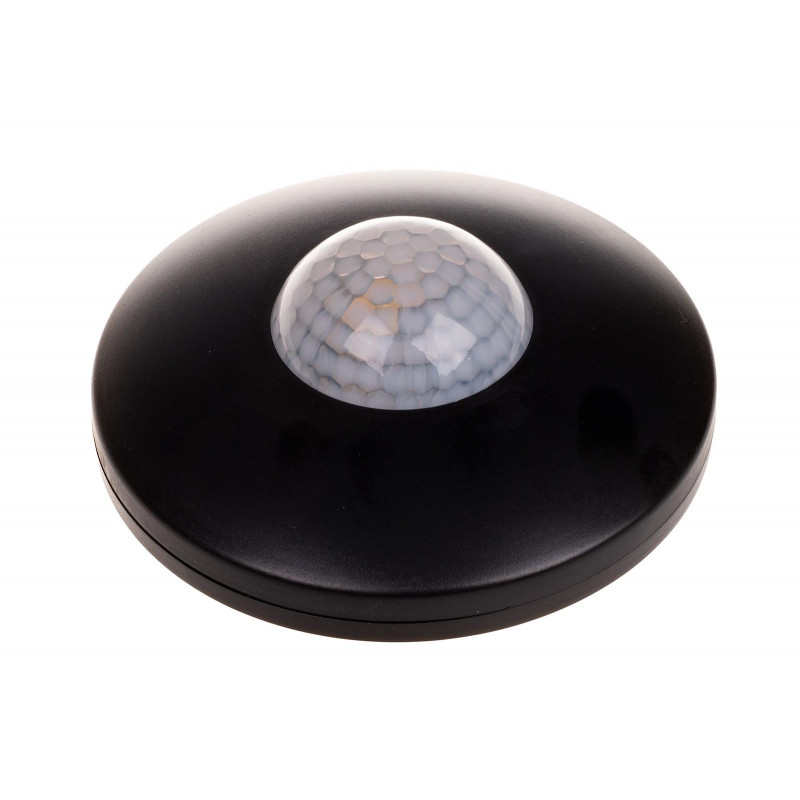

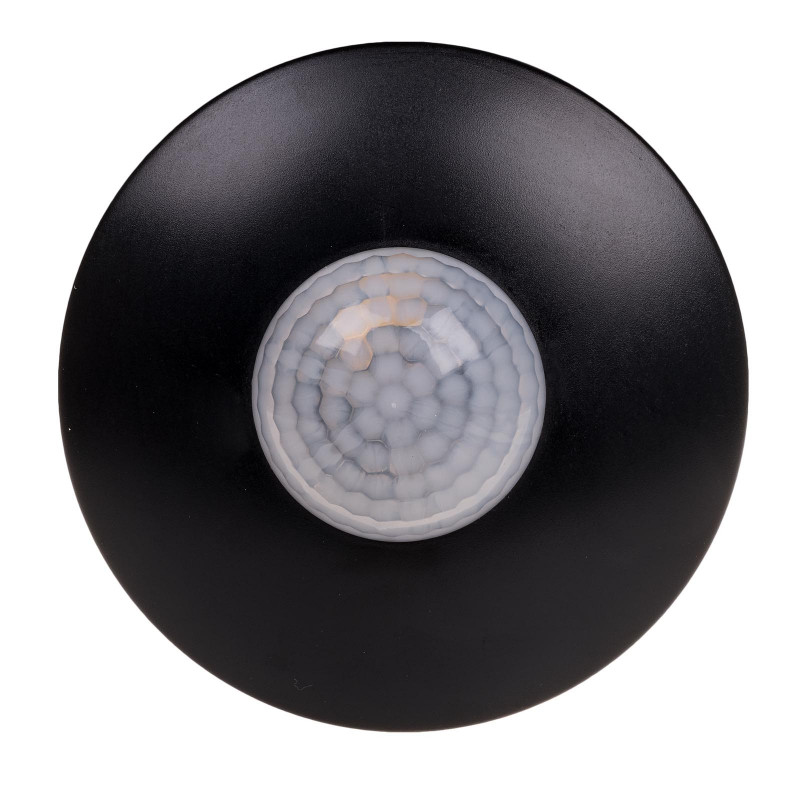

Sufitowy czujnik ruchu DR-06 B czarny 24 V

DR-06B-24V, 5908312590729

Sufitowy czujnik ruchu
Czujnik ruchu PIR (podczerwieni)
IP40

Czujnik ruchu automatycznie, czasowo załącza oświetlenie w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak  korytarze, podwórza, podejścia i podjazdy, garaże, itp.
Może pracować wewnątrz oraz na zwnątrz pomieszczeń. Na zewnątrz tylko w miejscach, w których obudowa czujnika ruchu i jego punkty połączeń elektrycznych nie są narażone na bezpośrednie opady deszczu lub śniegu oraz na zabryzganie wodą lub inną cieczą.

Jak działa czujnik ruchu PIR?

Czujnik ruchu PIR z detekcją promieniowania podczerwonego wykrywa przemieszczanie się źródeł ciepła w obszarze jego działania. Na skuteczność detekcji ma wpływ ilość ciepła emitowanego przez poruszający się obiekt, jego wielkość, kierunek oraz prędkość ruchu. Ważnym czynnikiem jest również temperatura otoczenia.

Efektywność czujnika ruchu PIR będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowo, do nieprawidłowej pracy czujników ruchu PIR z detekcją promieniowania podczerwonego może przyczynić się źródło światła znajdujące się w polu detekcji czujnika ruchu. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co czujnik ruchu PIR może zinterpretować jako poruszający się obiekt.



DR-06B-24V
Napięcie zasilania
24 V AC/DC
Maksymalny prąd obciążenia AC-1
4 A *
Czas wyłączenia
3 s÷12 min. (±3 min.)
Próg aktywacji zmierzchowej
10÷2000 Lx
Detekcja ruchu
0,6÷1,5 m/s
Pole detekcji poziomej
360°
Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)
5 m
Wysokość montażu czujnika
2,5÷3,5 m
Moc podłączona lampy żarowe
800 W
Moc podłączona lampy świetlówkowe
400 W
Rodzaj detekcji
promieniowanie podczerwone
Przyłącze
zaciski śrubowe 1,0 mm²
Moment dokręcający
0,25 Nm
Pobór mocy czuwanie/praca
0,10 W/0,45 W
Temperatura pracy
-10÷40°C
Wymiary
Ø-115 mm, h-47 mm
Montaż
natynkowy
Stopień ochrony
IP40
* Obciążenie o charakterze rezystancyjnym [AC-1]. W przypadku obciążeń o innym charakterze (np. oświetlenie LED) maksymalny prąd obciążenia może być znacząco niższy.
Więcej informacji: www.fif.com.pl/pl/content/24-wskazowki
