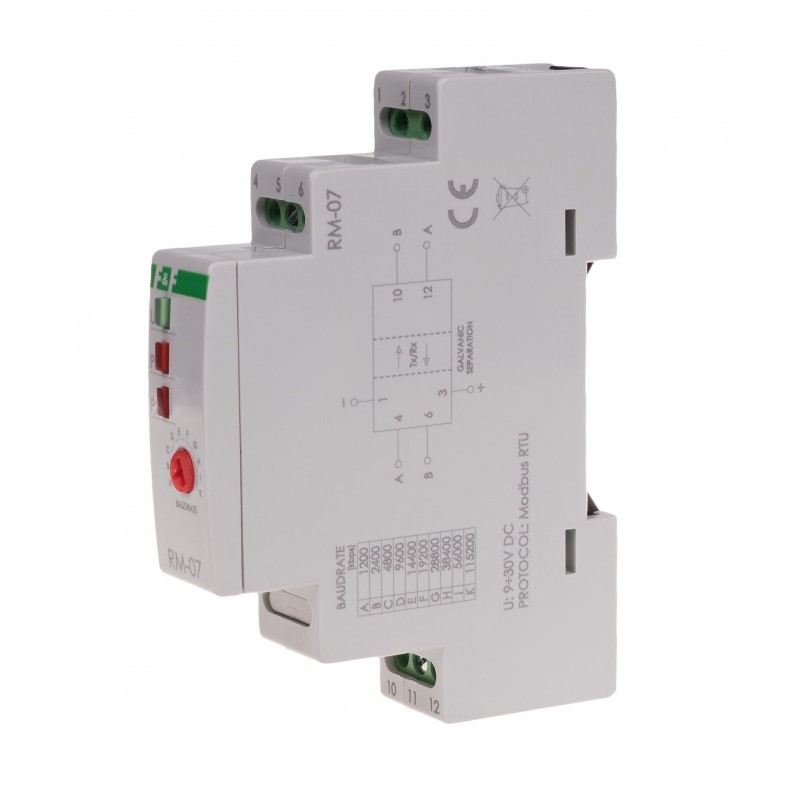

Wzmacniacz/separator sieciowy RM-07
Moduł RM-07 służy jako wzmacniacz sygnałowy transmisji Modbus RTU oraz jako separator galwaniczny sieci RS-485.
Wzmacnia sygnał umożliwiając przedłużanie zasięgu magistrali oraz podłączanie większej ilości urządzeń. Może być wykorzystywany także do rozgałęziania linii oraz zabezpieczania ich przed wpływem zakłóceń elektromagnetycznych.
Obsługiwane prędkości[kbps]:
1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 56000, 115200.
Działanie

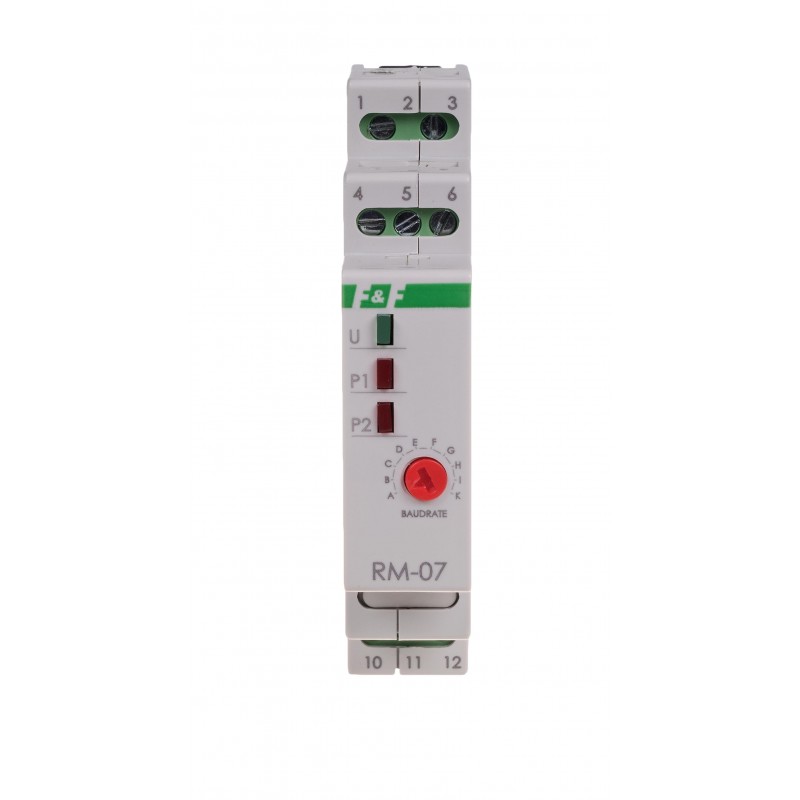

Moduł wzmacnia sygnał w obydwu kierunkach. Separacja galwaniczna jest pomiędzy portem 10-12, a portem 4-6 z zasilaniem 1-3.
Wzmocnienie
Dla wzmocnienia sygnału przy długich sieci komunikacyjnych.
Przedłużenie
Dla przedłużenia magistrali o kolejną grupę 32 odbiorników. Możliwość przedłużania do 4 grup dla prędkości transmisji 9600.
Separacja
Dla ochrony grupy odbiorników przed zakłóceniami generowanymi po stronie długich sieci komunikacyjnych.
Rozgałęzienie
Do zmniejszenia wpływu zakłóceń powodowanych przez rozgałęzienia długich linii sygnałowych.
- Napięcie zasilania
- 9÷30 V DC
- Prędkość
- 1200÷115200 bps
- Prąd układu
- 25 mA
- Separacja galwaniczna
- 1 kV
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
