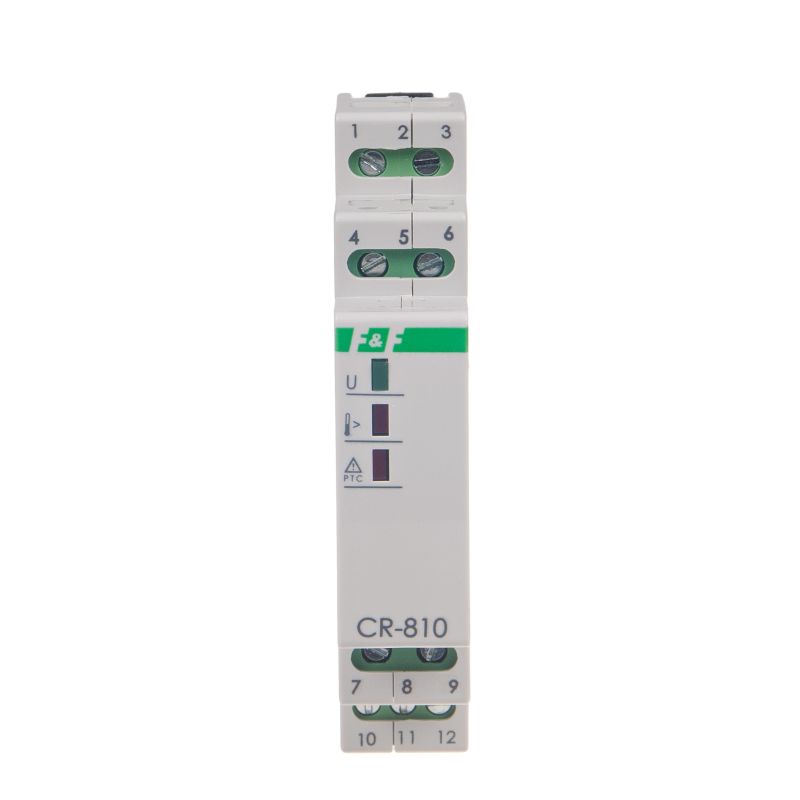

Przekaźnik rezystancyjny CR-810 DUO
Do współpracy z termistorami PTC.
Przekaźnik rezystancyjny (termiczny) służy do ochrony urządzeń elektrycznych przed niepożądanym wzrostem temperatury przy wykorzystaniu czujników termistorowych PTC, połączonych szeregowo w ilości 1÷6 sztuk.
Przekaźnik rezystancyjny (termiczny) służy do ochrony urządzeń elektrycznych przed niepożądanym wzrostem temperatury przy wykorzystaniu czujników termistorowych PTC, połączonych szeregowo w ilości 1÷6 sztuk.
Działanie
Prawidłowa praca (zwarte styki 11-12) jest sygnalizowana świeceniem zielonej diody LED U (właściwe napięcie zasilania, prawidłowa temperatura kontrolowanego urządzenia, sprawny obwód podłączonych czujników PTC). Wzrost temperatury przynajmniej jednego z czujników ponad wartość znamionową, powoduje wzrost jego rezystancji powyżej 3000 Ω. Następuje zadziałanie przekaźnika (rozwarcie styków 11-12 i zapalenie czerwonej diody LED). Załączenie układu nastąpi automatycznie, jeżeli rezystancja pętli czujników PTC spadnie poniżej wartości 1800 Ω (obniżenie temperatury kontrolowanego urządzenia). Styk przekaźnika wykonawczego zostanie również otwarty, gdy rezystancja pętli obniży się do 70 Ω, np. przy zwarciu przewodów czujnika PTC (sygnalizowane zapaleniem czerwonej LED) lub nastąpi wyłączenie napięcia zasilającego przekaźnik.
- Napięcie zasilania
- 230 V AC / 24 V AC/DC
- Element wykonawczy
- przekaźnik
- Maksymalny prąd obciążenia
- 16 A
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Rezystancja otwarcia styków
- R: 3000 Ω, R: 70 Ω
- Rezystancja zamknięcia styków
- R od 110 Ω do 1800 Ω
- Rezystancja pętli czujników w stanie zimnym
- R: 1500 Ω
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
