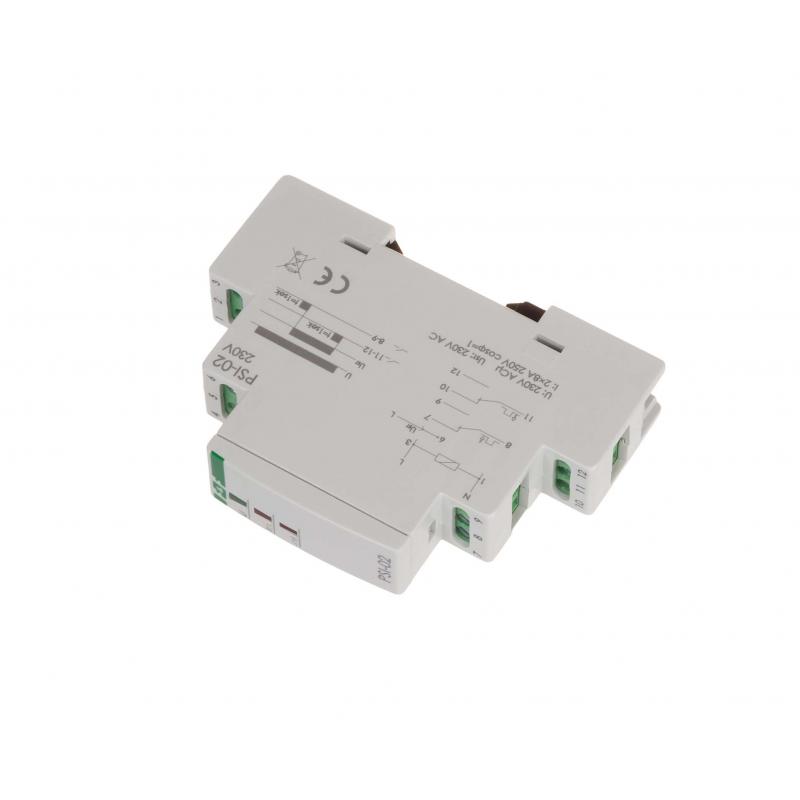

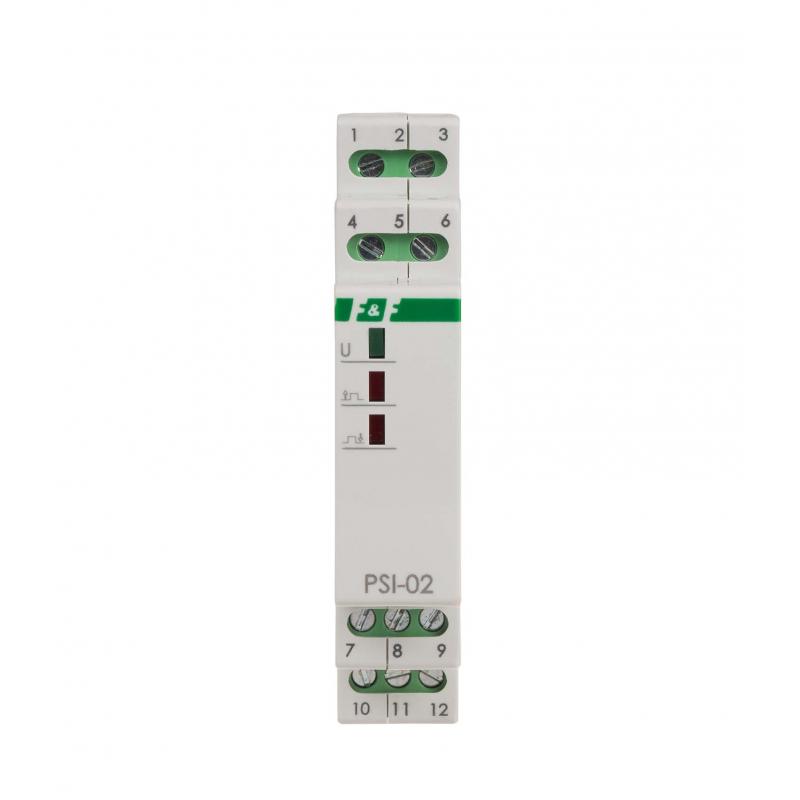

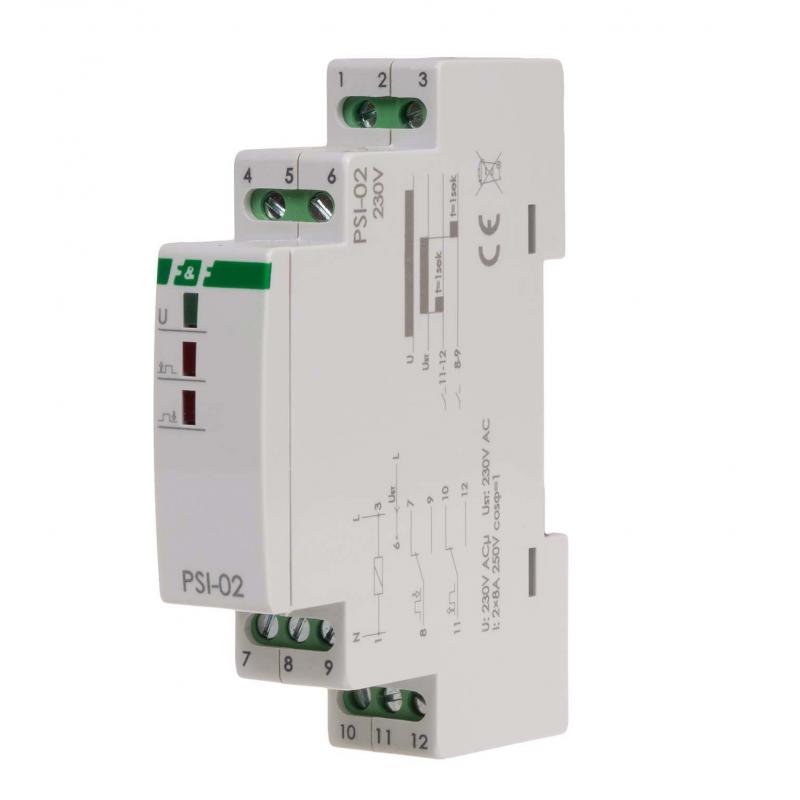

Przetwornik sygnału PSI-02 230 V

Przetwornik sygnału PSI-02 230 V Zobacz większe
Poprzedni Następny

Przetwornik sygnału PSI-02 230 V

PSI-02-230V, 5908312591597

Opis produktu

Przetwornik sygnału "ciągły-impuls".

PSI-02 służy do zamiany ciągłego sygnału sterującego na pojedyncze impulsy sterujące wymagane w układach sterowania automatyki.

Działanie
Przetwornik po otrzymaniu sygnału sterującego na wejściu UST (zbocze narastające), generuje  impuls na  wyjściu 12 (styk 11-12 zostanie zamknięty na czas 1 s). Po zaniku sygnału sterującego (zbocze opadające), przetwornik generuje drugi impuls na wyjściu 9 (styk 8-9 zostanie zamknięty na czas 1 s).









Napięcie zasilania230 V AC
Element wykonawczy2 × przekaźnik
Maksymalny prąd obciążenia2 × 8 A
Konfiguracja styków2 × NO/NC
Separacja stykuTAK
Sygnał wejściowy230 V AC
Czas sygnałów wyjściowych1 s
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

PSI-02 230 V instrukcja obsługi (725.08k)

PSI-02 230V schemat CAD dxf (392.99k)

PSI deklaracja CE 2024 (178.44k)
