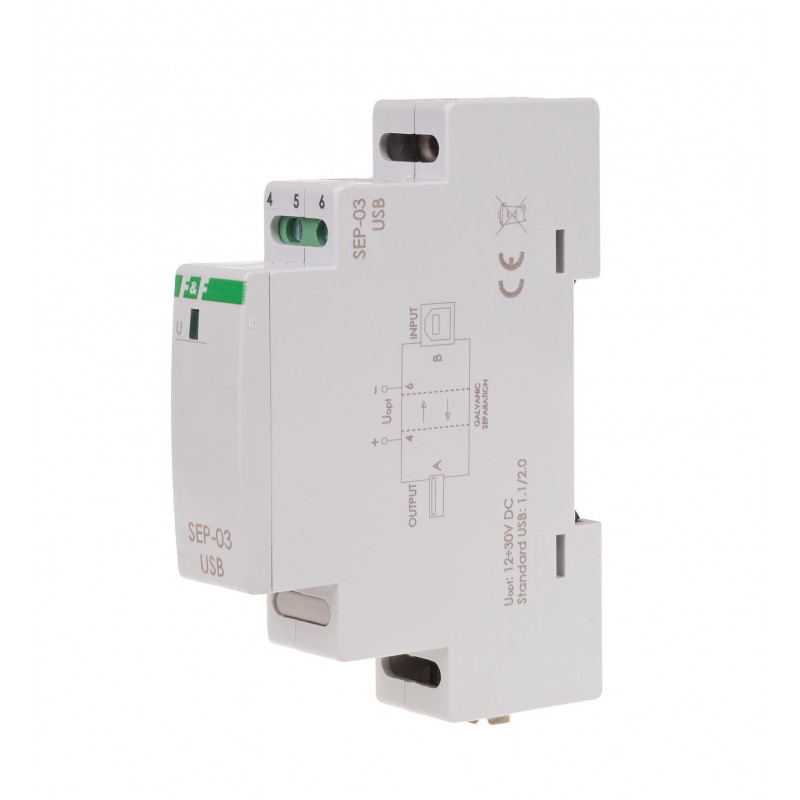

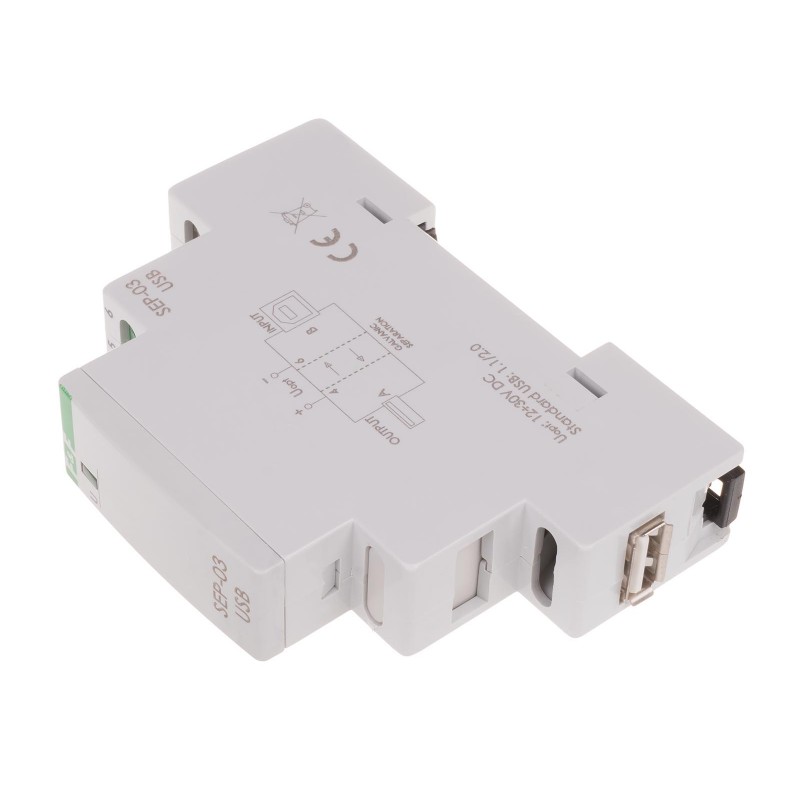

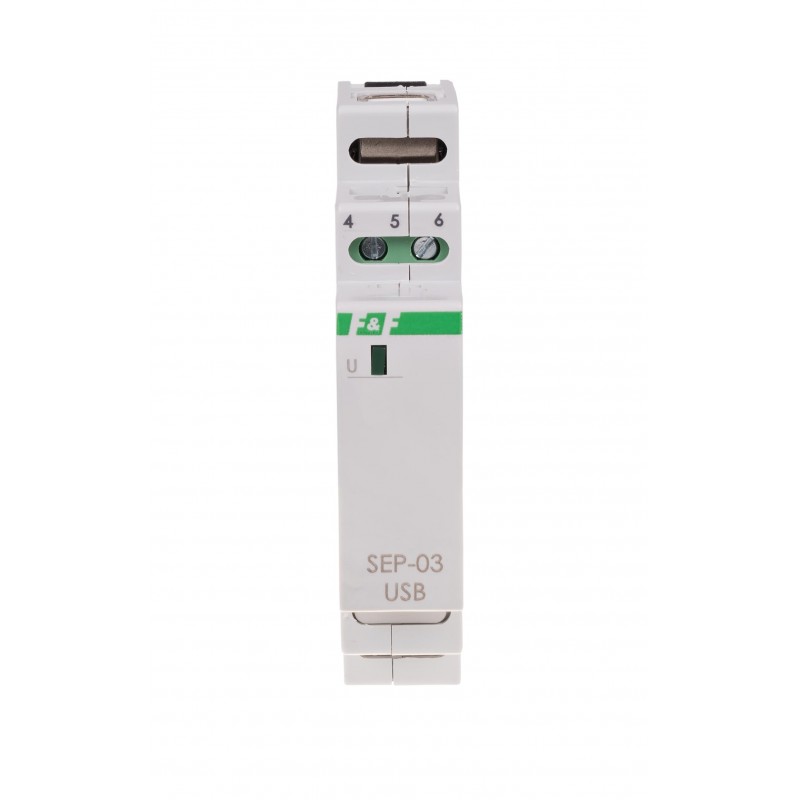

Wzmacniacz/separator linii SEP-03 USB

Wzmacniacz/separator linii SEP-03 USB Zobacz większe
Poprzedni Następny

Wzmacniacz/separator linii SEP-03 USB

SEP-03USB, 5908312598169

Opis produktu

Wzmacniacz / separator linii USB.

SEP-03 służy do separacji galwanicznej urządzeń połączonych przewodem USB.

Przeznaczenie wzmacniacza/separatora linii SEP-03 USB

SEP-03 służy do separacji galwanicznej urządzeń połączonych przewodem USB. Stanowi ochronę przeciwprzepięciową urządzeń typu HOST, np. komputer PC od zewnętrznych urządzeń będących podłączonych bezpośrednio do sieci energetycznych, przemysłowych instalacji zasilających lub pomiarowych wysokiego napięcia. W przypadku podłączenia zewnętrznego zasilania służy jako wzmacniacz transmitowanego sygnału i zwiększa wydajność prądową do 1 A dla układu podłączonych urządzeń.



PrędkośćLow speed: 1,5 Mbps; Full speed: 12 Mbps
Zasilanie USB5 V DC
Zasilanie Uopt12÷30 V DC
Maksymalny prąd obciążenia USB400 mA
Maksymalny prąd obciążenia Uopt1 A
Standard USB1.1 / 2.0
Typy złączy1×A / 1×B
Separacja galwaniczna - tory A →B5 kV RMS
Separacja galwaniczna - Uusb→tory A/B1 kV DC
Separacja galwaniczna - Uopt→tory A/Bbrak
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Temperatura pracy-25÷40°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

SEP-03 USB instrukcja obsługi (71.66k)

SEP-03 USB schemat CAD dxf (380.56k)

LT MPG SEP deklaracja CE 2024 (181.41k)
