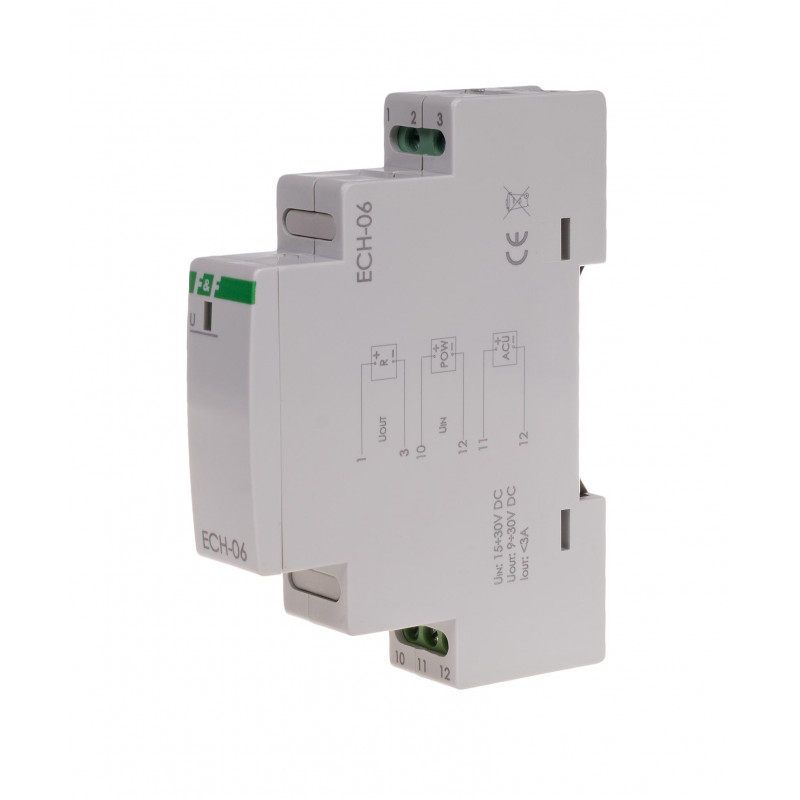

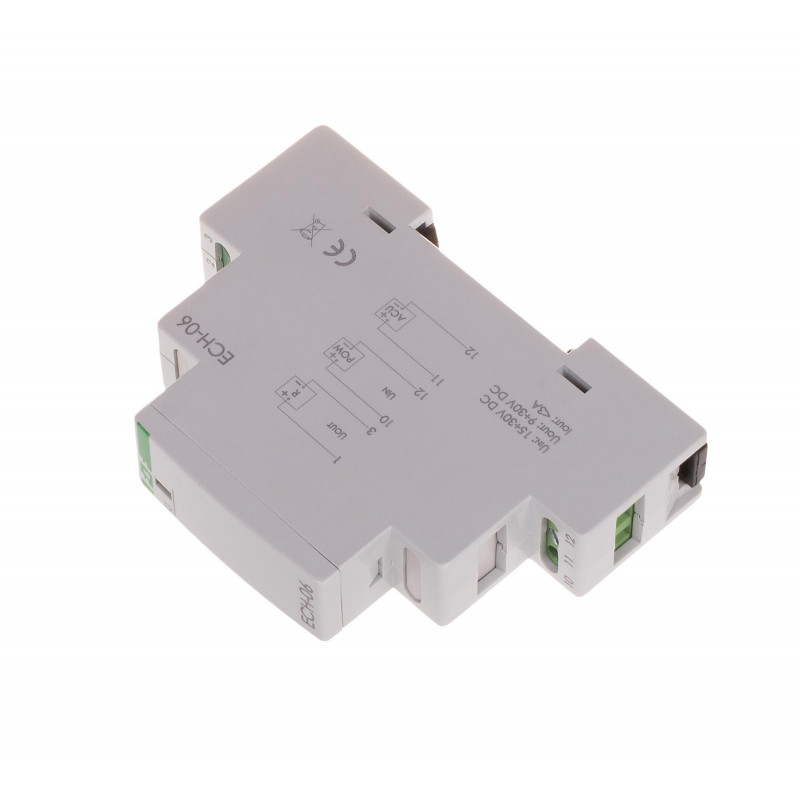

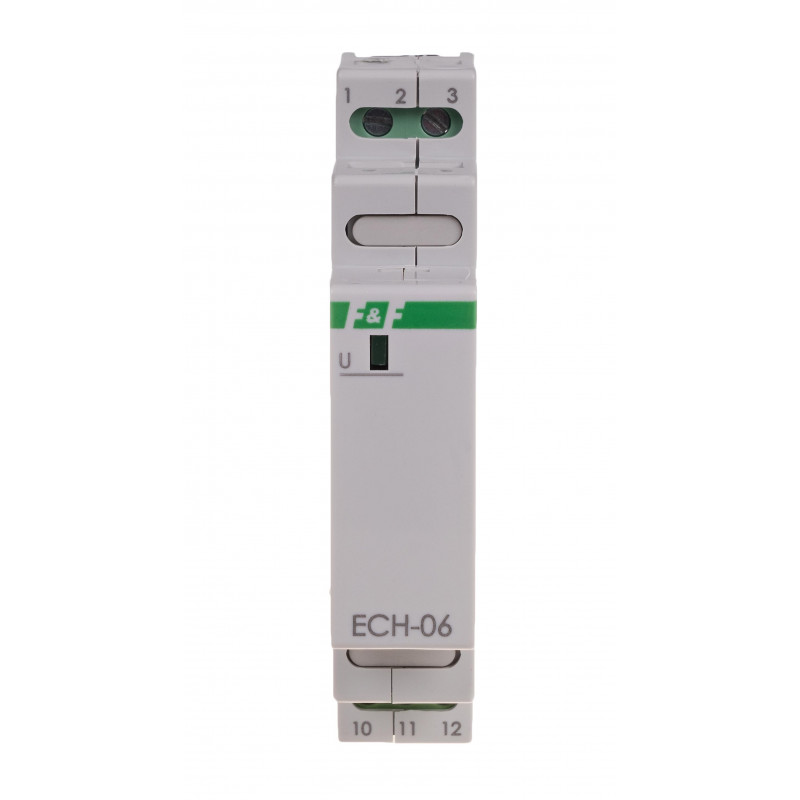

Moduł rezerwy zasilania ECH-06

MAX-ECH-06, 5908312595090

Opis produktu

Moduł rezerwy zasilania z ładowarką akumulatora 1,3-7,2 Ah.

Moduł ECH-06 wraz z zewnętrznym akumulatorem żelowym o napięciu nominalnym 12 V stanowi układ zasilania rezerwowego dla odbiorników o napięciu zasilania w zakresie 9÷30 V DC.

Działanie
Moduł rezerwy zasilania prowadzi stały nadzór nad stanem naładowania akumulatora. Doładowuje go automatycznie podczas obecności głównego napięcia zasilania. W przypadku zaniku napięcia głównego lub spadku jego wartości poniżej wartości napięcia na akumulatorze, zasilanie odbiornika odbywa się z akumulatora. Przy napięciu akumulatora ok. 10,5 V moduł automatycznie odcina zasilanie (ochrona przed zniszczeniem akumulatora).



Typmoduł rezerwy zasilania
Napięcie zasilania / ładowania Uin18÷30 V DC
Napięcie wyjściowe Uout (Uin-0,5 V DC / Uacu-0,5 V DC)
Prąd obciążenia wyjścia Uout3 A
Obsługiwana pojemność akumulatora1,3÷7,2 Ah
Maksymalne napięcie akumulatora13,8 V DC
Prąd ładowania0,35 A
Próg odcięcia zasilania10,5 V DC
Pobór mocy własny1 W
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Temperatura pracy-10÷40°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

ECH-06 instrukcja obsługi (92.14k)

MAX-ECH-06 schemat CAD dxf (384.16k)

ECH MST PLD ZI ZS ZT deklaracja 2024 (178.56k)
