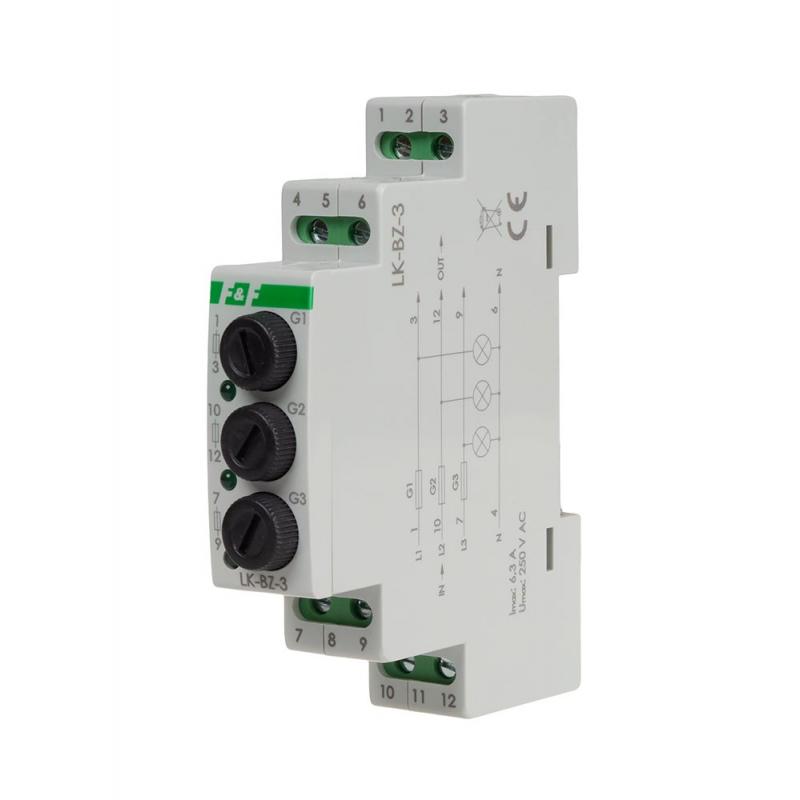

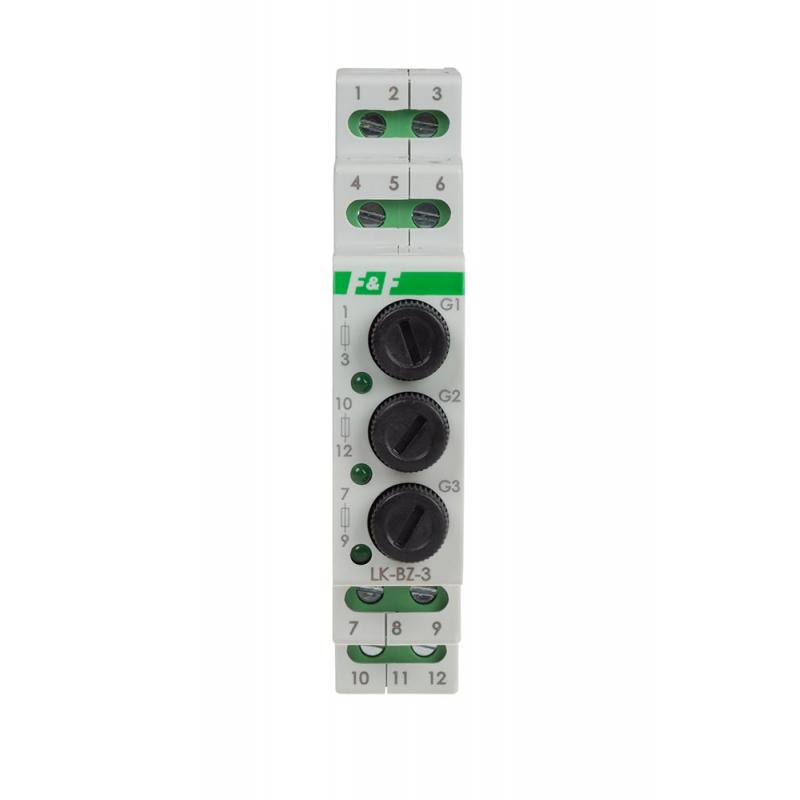

Lampka kontrolna LK-BZ-3 G
Lampka sygnalizacyjna, która nie wymaga dodatkowego urządzenia zabezpieczającego.
3 diody LED.
Kolor zielony.
Napięcie zasilania 3×230 V+N.
Lampka sygnalizacyjna LED LK-BZ-3 sygnalizuje napięcie w poszczególnych fazach sieci 3 fazowej.
Kontrolki zabezpieczone są podłączonymi do nich szeregowo bezpiecznikami. Dzięki temu unikamy stosowania dodatkowego modułu z zabezpieczeniami. Zaoszczędzamy w ten sposób miejsce w rozdzielnicy. Drugi koniec zabezpieczenia wyprowadzony jest na złącze obudowy. Umożliwia to wykorzystanie go również do zabezpieczania innych części obwodu.
Działanie lampek kontrolnych LK-BZ-3 w praktyce
Obecność napięcia za bezpiecznikiem sygnalizuje świecenie odpowiedniej diody LED włączonej w obwód tej fazy. W przypadku zaniku napięcia fazy bądź przepalenia wkładki topikowej kontrolka nie świeci sygnalizując brak napięcia.
UWAGA! Wkładki topikowe do lampek sygnalizacyjnych LK-BZ-3 sprzedawane są osobno.
- Napięcie zasilania
- 3×230 V+N
- Kontrola zasilania
- 3 × LED Ø5 mm
- Bezpiecznik
- wkładka topikowa Ø5×20 mm
- Maksymalne napięcie rozłączania
- 250 V
- Maksymalny prąd bezpiecznika
- 6,3 A
- Kolory LED
- 3 x zielona
- Prąd znamionowy
- 1,7 mA (faza-świecąca kontrolka)
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,2 W/faza
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
