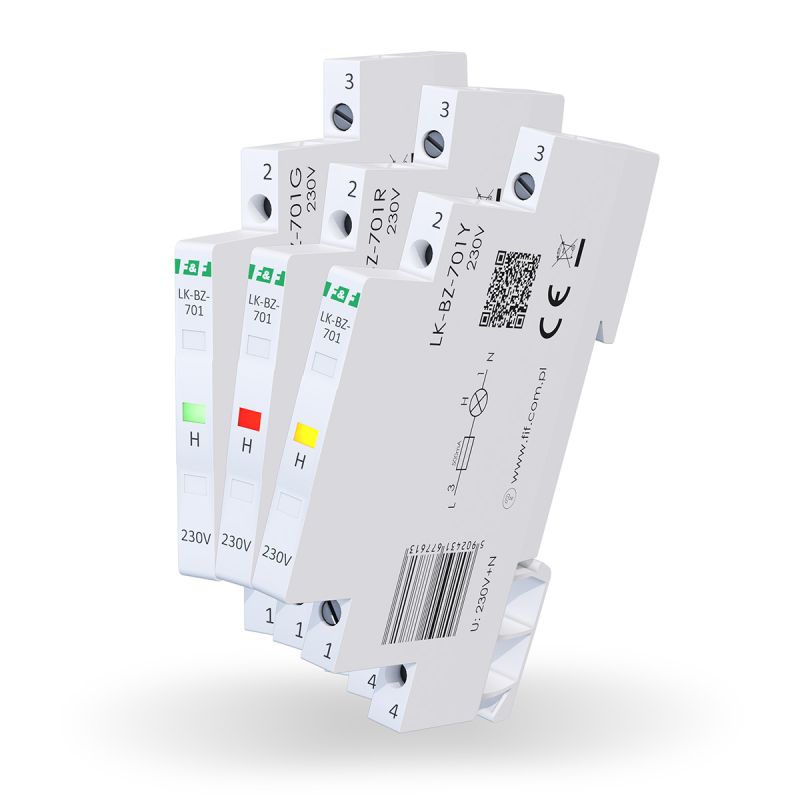

Lampki kontrolne LK-BZ-701
Lampki kontrolne LK-BZ-701 służą do optycznej sygnalizacji obecności napięcia w sieci 1-fazowej.
Z wbudowanym zabezpieczeniem.
Lampki kontrolne LK-BZ-701 służą do optycznej sygnalizacji obecności napięcia w sieci 1-fazowej. Niewielki rozmiar obudowy (szerokość 6,2 mm) pozwala na zaoszczędzenie miejsca w rozdzielni. Kontrolka zabezpieczona jest wbudowanym bezpiecznikiem topikowym, co pozwala uniknąć stosowania dodatkowego modułu z zabezpieczeniami.
Działanie
Obecność napięcia w fazie sygnalizowana jest świeceniem diody LED włączonej w obwód tej fazy. Brak świecenia wskazuje na brak napięcia zasilania, lub uszkodzenie wbudowanej wkładki topikowej.
Wbudowany w lampkę szybki bezpiecznik topikowy eliminuje potrzebę stosowania dodatkowych zabezpieczeń w przypadku, gdy lampka znajduje się w obwodzie z ograniczeniem prądowym o wartości mniejszej niż 100A.
Rodzaje lampek kontrolnych LK-BZ-701
| Index | Kolor | Napięcie | Instrukcja | |
|---|---|---|---|---|
 |
LK-BZ-701R | 1 x czerwony | 230 V+N | Pobierz |
 |
LK-BZ-701G | 1 x zielony | 230 V+N | Pobierz |
 |
LK-BZ-701Y | 1 x żółty | 230 V+N | Pobierz |
- Napięcie zasilania
- 230 V+N
- Kontrola zasilania
- 1 × LED (8×4 mm)
- Kolory LED
- żółta-czerwona-zielona
- Prąd znamionowy
- 1 mA/kanał
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,15 W/kanał
- Rodzaj bezpiecznika
- szybki bezpiecznik topikowy
- Bezpiecznik - prąd znamionowy
- 500 mA/kanał
- Bezpiecznik - zdolność wyłączania
- 100 A @250 V AC
- Temperatura pracy
- -30÷50°C
- Wymiary
- 1/3 modułu (6,2 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
