> Lampki sygnalizacyjne i kontrolne>Lampki kontrolne LK-703

Lampki kontrolne LK-703

NOWOŚĆ! Lampki kontrolne LK-703 Zobacz większe

Lampki kontrolne LK-703

LK-703,

Opis produktu

Lampki kontrolne LK-703 służy do optycznej sygnalizacji obecności napięcia w poszczególnych fazach sieci 3-fazowej.

Niewielki rozmiar obudowy (szerokość 6,2 mm) pozwala na zaoszczędzenie miejsca w rozdzielni.
Obecność napięcia w fazie sygnalizowana jest świeceniem odpowiedniej diody LED włączonej w obwód tej fazy.
W przypadku, gdy przed punktem podłączenia lampki do sieci zainstalowany jest bezpiecznik nadprądowy równy lub większy niż 25 A, obwód podłączenia lampki należy dobezpieczyć bezpiecznikiem nie większym niż 6 A.


Rodzaje lampek kontrolnych LK-703

IndexKolorNapięcieInstrukcja
LK-703G 24V 3.jpgLK-703G-24V3 x zielony3×24 V+NPobierz
LK-703G 24V 3.jpgLK-703G-110V3 x zielony3×110 V+NPobierz
LK-703G 24V 3.jpgLK-703G-230V3 x zielony3×230 V+NPobierz
LK-703G 24V 3.jpgLK-703R-24V3 x czerwony3×24 V+NPobierz
LK-703G 24V 3.jpgLK-703R-110V3 x czerwony3×110 V+NPobierz
LK-703G 24V 3.jpgLK-703R-230V3 x czerwony3×230 V+NPobierz
LK-703G 24V 3.jpgLK-703Y-24V3 x żółty3×24 V+NPobierz
LK-703G 24V 3.jpgLK-703Y-110V3 x żółty3×110 V+NPobierz
LK-703G 24V 3.jpgLK-703Y-230V3 x żółty3×230 V+NPobierz
LK-703G 24V 3.jpgLK-703K-24Vczerwony
żółty
zielony		3×24 V+NPobierz
LK-703G 24V 3.jpgLK-703K-110Vczerwony
żółty
zielony		3×110 V+NPobierz
LK-703G 24V 3.jpgLK-703K-230Vczerwony
żółty
zielony		3×230 V+NPobierz

Napięcie zasilania3×24 V+N; 3×110 V+N; 3×230 V+N
Kontrola zasilania3 x LED
Kolory LED3 x zielona; 3 x czerwona; 3 x żółta; czerwona-żółta-zielona;
Prąd znamionowy1 mA/kanał
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,15 W/kanał
Temperatura pracy-30÷50°C
Wymiary1/3 modułu (6,2 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

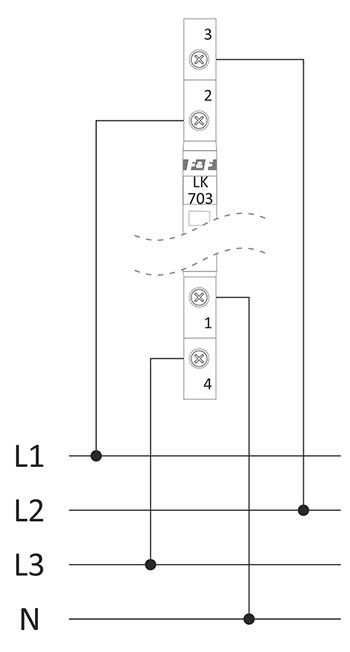

Lampka kontrolna LK-703 schemat podłączenia
