Jednofazowy licznik zużycia energii LE-01MQ
search
  • Jednofazowy licznik zużycia energii LE-01MQ

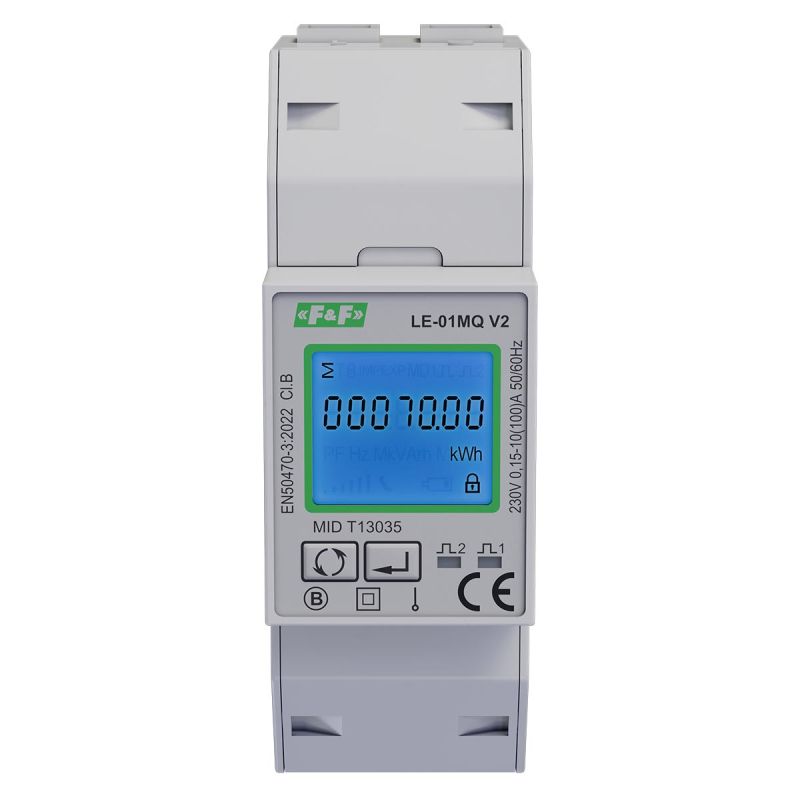

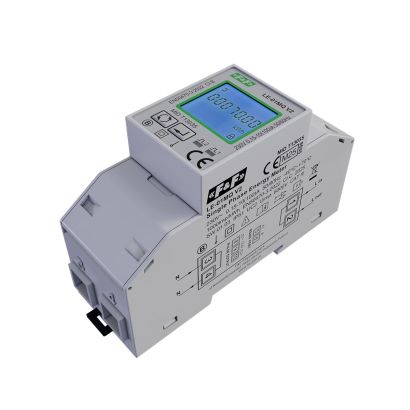

Licznik zużycia energii LE-01MQ

LE-01MQ, 5908312599852
Jednofazowy, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci. Zgodny z dyrektywą MID, interfejs RS-485 i protokół komunikacyjny Modbus RTU. Podświetlany wyświetlacz LCD.


Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.



Funkcje
* 1-fazowy
* dwukierunkowy (4-kwadrantowy)
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* protokół Modbus RTU
* port RS-485
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem


Mierzone wartości

Energia czynna pobrana/oddana AE+/AE- [kWh]
Energia bierna pobrana/oddana RE+/RE- [kvarh]
Napięcia fazowe U1, U2, U3 [V]
Prądy fazowe I1, I2, I3 [A]
Czestotliwość F [Hz]
Moc czynna P [W]
Moc bierna Q [var]
Moc pozorna S [VA]
Współczynnik mocy cosϕ
Zapotrzebowanie na moc








Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config > pobierz




Komunikacja PC-LE za pomocą konwertera USB CN-USB-485
Program bezpłatny.




Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT




MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu możliwy jest przez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.





Moduł rozliczeń abonentowych zużycia energii elektrycznej
Jest to moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.






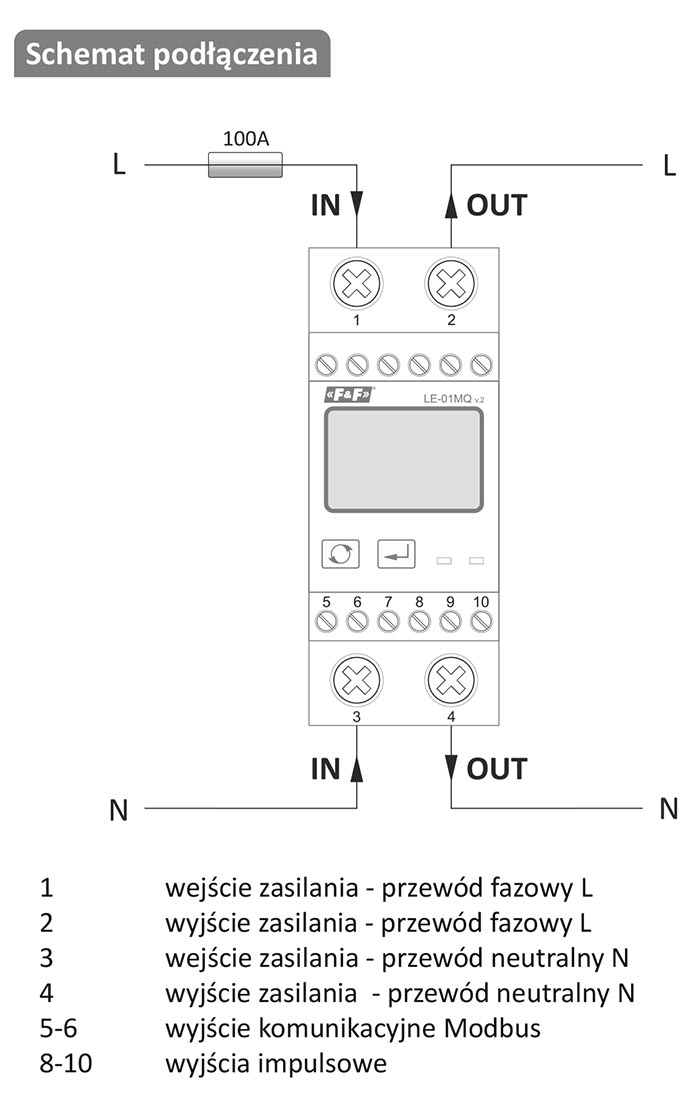

LE-01MQ
Typ
jednofazowy
Porty
RS-485
Protokół komunikacyjny
MODBUS RTU
Zgodność
Dyrektywa MID 2014/32/EU
Napięcie odniesienia
230 V AC
Prąd bazowy
5 A
Prąd maksymalny
100 A
Minimalny prąd mierzony
0,02 A
Pobór własny licznika
10 VA; 2 W
Zakres wskazań liczydła
0÷99999,99 kWh
Podświetlenie LCD
TAK
Stała licznika
1, 10, 100, 1000 imp/kWh
Sygnalizacja sczytywania
2 x LED
Klasa dokładności
B
Stała licznika kWh/kvarh
1, 10, 100, 1000 imp/kvar
Wyjście impulsowe kWh/kvarh
otwarty kolektor
Napięcie podłączenia kWh/kvarh
maks. 30 V DC
Prąd podłączenia kWh/kvarh
maks. 27 mA
Czas impulsu kWh/kvarh
60, 100, 200 ms
Napięcie mierzone
176÷276V AC
Przeciążalność
30×lmax/10 ms
Izolacja
4 kV/1 min.; 6 kV/1 μs
Przyłącze
zaciski śrubowe 16 mm²
Temperatura pracy
-20÷55°C
Wymiary
2 moduły (35 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP51
