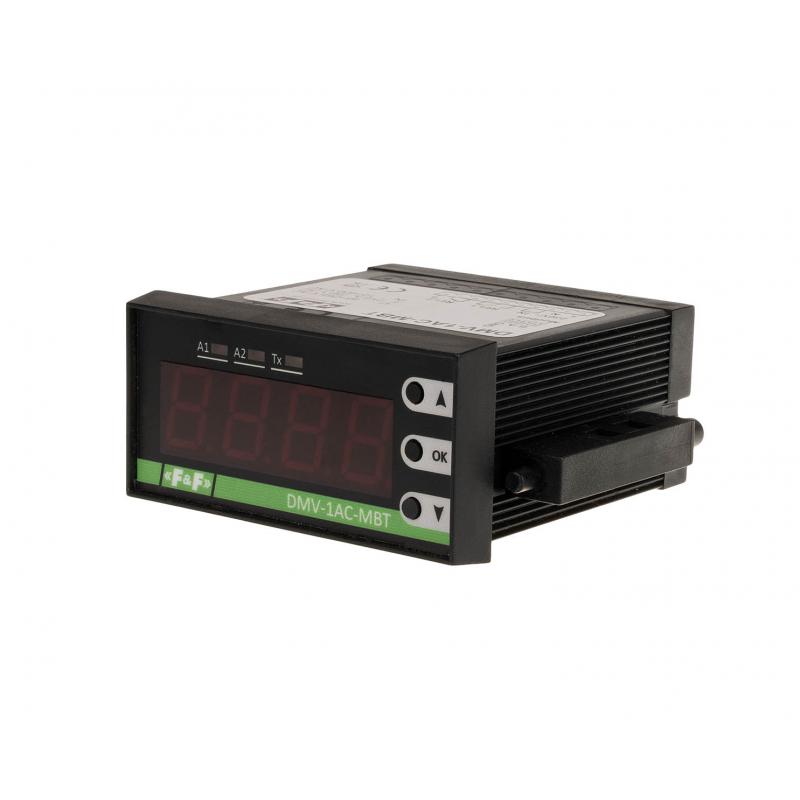

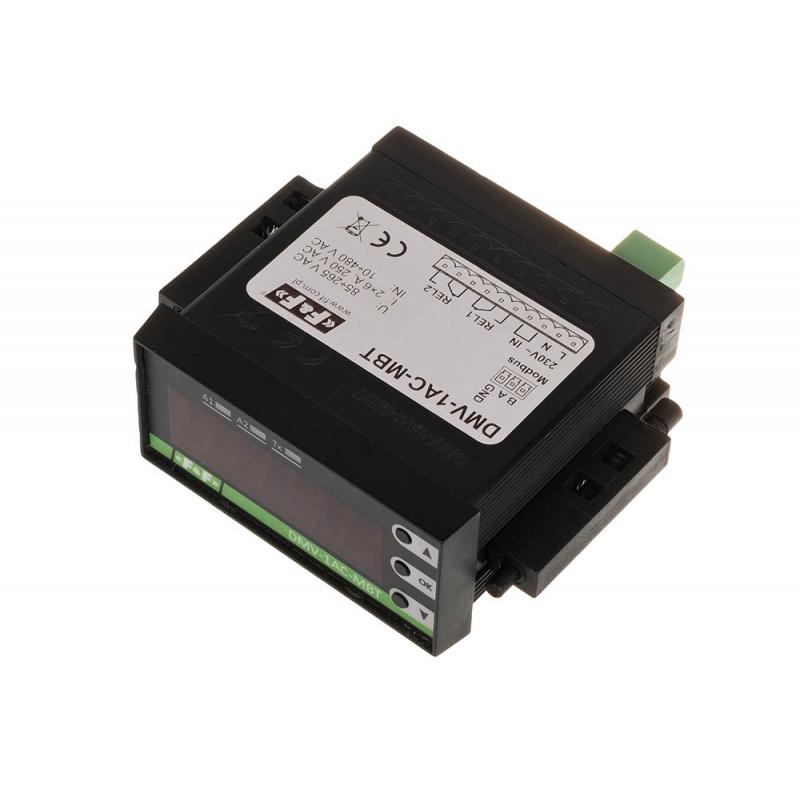

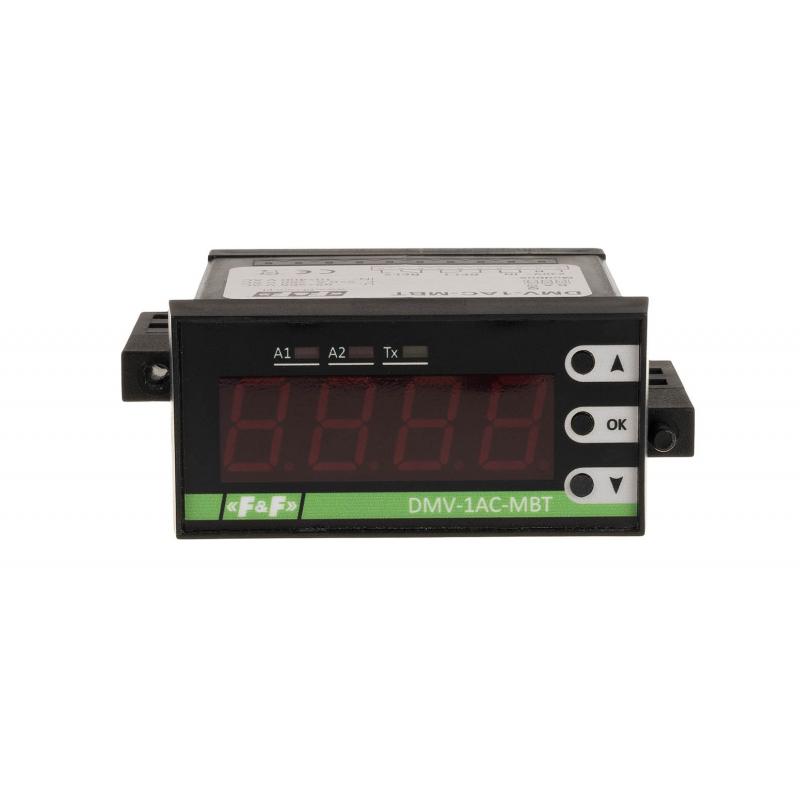

Panelowy wskaźnik napięcia RMS DMV-1AC-MBT
DMV-1AC-MBT, 5902431672373
Miernik panelowy - jednofazowy.
Miernik DMV-1AC-MBT służy do pomiaru wartości skutecznej napięcia (RMS) AC w zakresie 10÷480 VAC.
Wynik pomiaru prezentowany jest na numerycznym wyświetlaczu LED o wysokości cyfr wynoszącej 14 mm.
Kanał pomiarowy jest galwanicznie odizolowany od zasilania układu i umożliwia pomiar na niezależnym obwodzie.
Działanie
Urządzenie wyposażone jest w dwa niezależnie konfigurowane alarmy, które sterują pracą dwóch przekaźników ze stykiem przełącznym. Każdy z alarmów ma konfigurowalny dolny i górny próg zadziałania oraz histerezę. Dolny próg alarmu może być ustawiony w zakresie 10÷479 V, natomiast górny – w zakresie 11÷480 V. Histereza ustawiana jest w zakresie 1÷150 V. Stany alarmów sygnalizowane są dwiema czerwonymi diodami LED (A1 oraz A2) na frontowej części urządzenia.
Wynik pomiaru prezentowany jest na numerycznym wyświetlaczu LED o wysokości cyfr wynoszącej 14 mm.
Kanał pomiarowy jest galwanicznie odizolowany od zasilania układu i umożliwia pomiar na niezależnym obwodzie.
Działanie
Urządzenie wyposażone jest w dwa niezależnie konfigurowane alarmy, które sterują pracą dwóch przekaźników ze stykiem przełącznym. Każdy z alarmów ma konfigurowalny dolny i górny próg zadziałania oraz histerezę. Dolny próg alarmu może być ustawiony w zakresie 10÷479 V, natomiast górny – w zakresie 11÷480 V. Histereza ustawiana jest w zakresie 1÷150 V. Stany alarmów sygnalizowane są dwiema czerwonymi diodami LED (A1 oraz A2) na frontowej części urządzenia.
DMV-1AC-MBT
- Typ
- woltomierz jednofazowy
- Napięcie zasilania
- 85÷265 V AC
- Konfiguracja styków
- 2 × NO/NC
- Separacja styku
- TAK
- Wejście pomiarowe
- separowane 10÷480 V AC
- Histereza alarmów
- 1 V÷150 V
- Dolny próg alarmów
- 10 V÷479 V
- Górny próg alarmów
- 11 V÷480 V
- Opóźnienie alarmów
- 0 s÷180 s
- Wyświetlacz
- 4-cyfrowy LED (wysokość cyfry 14 mm)
- Dokładność wskazań
- 1%
- Protokół komunikacyjny
- MODBUS RTU
- Prędkość - ustawiana
- 1200÷115200 bit/s
- Bity danych
- 8
- Bity stopu
- 1 lub 2
- Bity parzystości
- EVEN / ODD / NONE
- Adres
- 1÷247
- Prąd obciążenia przekaźnika
- 6 A
- Przyłącze
- zaciski śrubowe 1,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 2 W
- Temperatura pracy
- -10÷40°C
- Wymiary
- 72 ×36 ×72 mm
- Otwór montażowy
- 66 mm × 66 mm
- Montaż
- tablica
- Stopień ochrony
- IP20
