Panelowy przetwornik sygnałów PA-02-MBT

MAX-PA-02-MBT, 5902431672557
PA-02-MBT jest panelowym przetwornikiem sygnałów 0÷20 mA/0÷10 V z możliwością ustawienia dwóch niezależnych alarmów, które sterują dwoma przekaźnikami.

Wynik skalowany jest według charakterystyki liniowej ustawionej przez użytkownika.

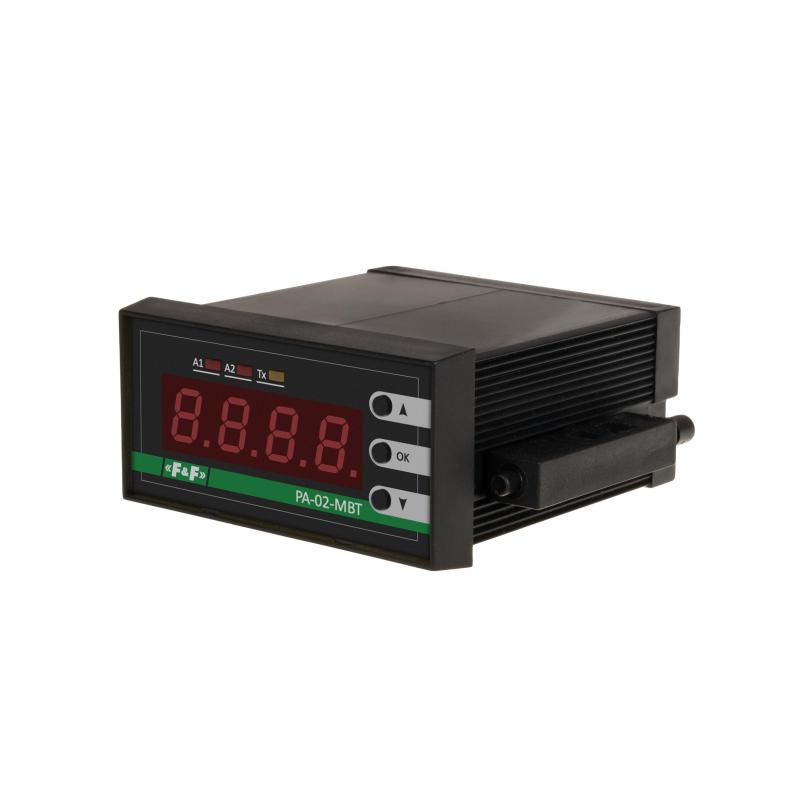

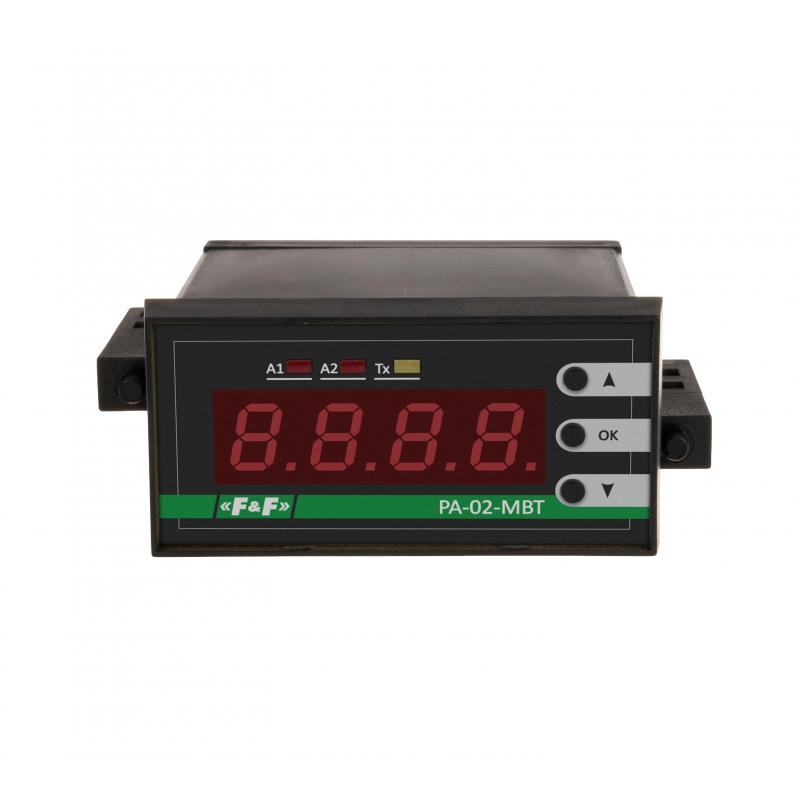

Urządzenie wyposażone jest w magistralę Modbus RTU, co umożliwia zdalną konfigurację oraz odczyt mierzonych parametrów. Moduł zamykany jest w obudowie panelowej 36×72 mm z 14 mm wyświetlaczem w przedniej części. Dodatkowo na panelu przednim znajdują się diody sygnalizujące aktualny stan wyjść alarmowych oraz dioda sygnalizująca komunikację Modbus. Przyciski służą do lokalnego konfigurowania parametrów urządzenia.




MAX-PA-02-MBT
Typ
przetwornik sygnałów
Napięcie zasilania
9÷30 V AC/DC
Konfiguracja styków
2 × NO/NC
Separacja styku
TAK
Wejście pomiarowe
separowane 0÷20 mA/0÷10 V
Histereza alarmów
1÷9999
Dolny próg alarmów
-999÷9998
Górny próg alarmów
-998÷9999
Opóźnienie alarmów
0 s÷180 s
Wyświetlacz
4-cyfrowy LED (wysokość cyfry 14 mm)
Dokładność pomiaru
1%
Protokół komunikacyjny
MODBUS RTU
Prędkość - ustawiana
1200÷115200 bit/s
Bity danych
8
Bity stopu
1 lub 2
Bity parzystości
EVEN / ODD / NONE
Adres
1÷247
Prąd obciążenia przekaźnika
6 A
Maksymalny pobór prądu
100 mA
Przyłącze
zaciski śrubowe 1,5 mm²
Moment dokręcający
0,4 Nm
Temperatura pracy
-10÷40°C
Wymiary
72 ×36 ×72 mm
Otwór montażowy
66 mm × 66 mm
Montaż
tablica
Stopień ochrony
IP20
