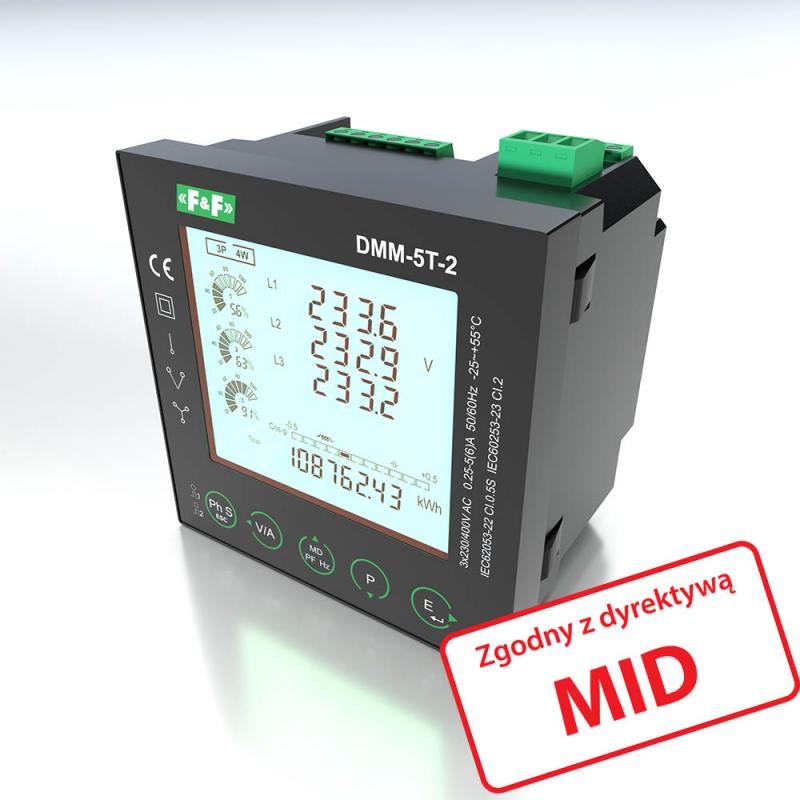

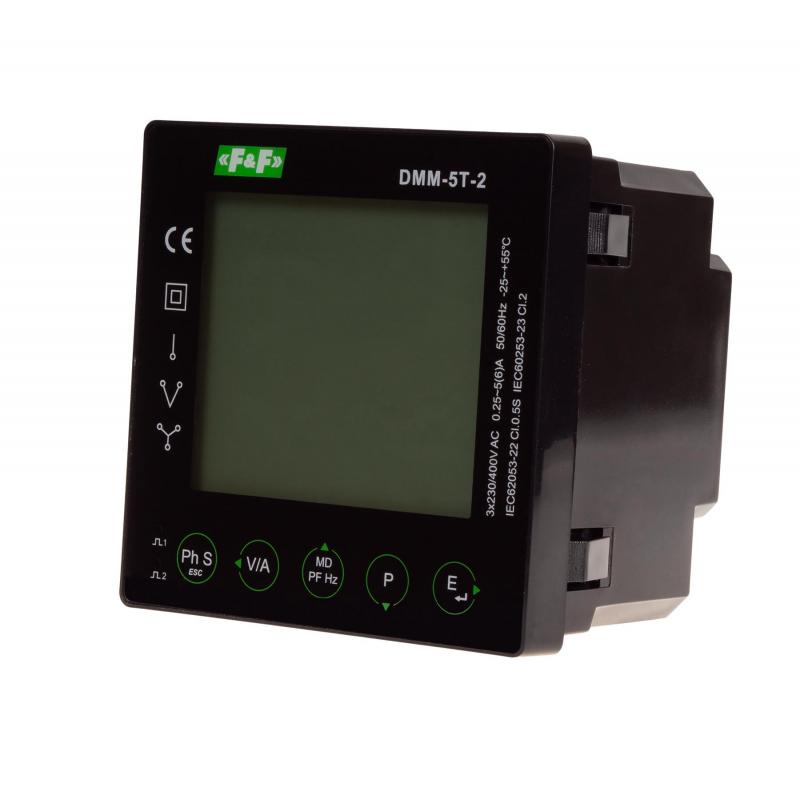

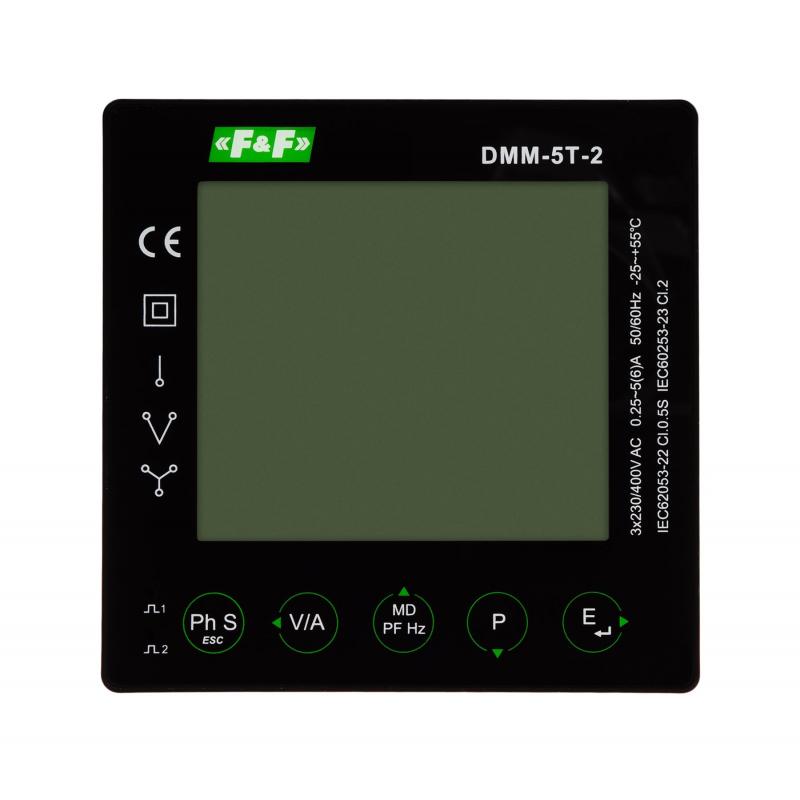

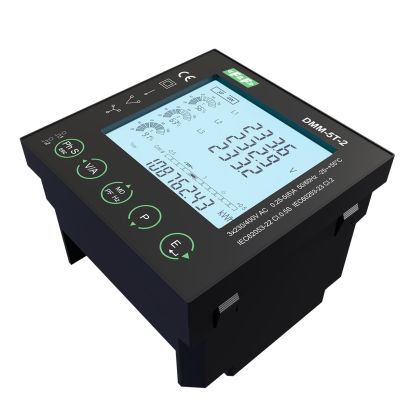

Wskaźnik parametrów sieci DMM-5T-2

Przeznaczenie
DMM-5T-2 to wielofunkcyjny, uniwersalny wskaźnik tablicowy 96x96 mm. Precyzyjnie monitoruje wszystkie istotne parametry sieci elektrycznej - włącznie z analizą kierunku przepływu energii i rozkładem harmonicznych napięcia i prądu. Pracuje w układach do pomiaru bezpośredniego, półpośredniego oraz pośredniego. Jest wyposażony w interfejs komunikacyjny Modbus RTU, co umożliwia zdalny odczyt mierzonych wartości.

Charakterystyka produktu

• Mierzone parametry:
  • napięcia i prądy fazowe,
  • napięcia międzyfazowe,
  • częstotliwość,
  • kolejność faz,

• moc czynna, bierna, pozorna,
• zapotrzebowanie na moc i prąd,
• współczynnik mocy,
• pełny, czterokwadrantowy pomiar energii (zarówno pobieranej jak i oddawanej do sieci)
• analiza rozkładu harmonicznych napięcia i prądu do 63-harmonicznej włącznie.

• Dokładność pomiarów:
  • energia czynna – klasa 0,5S,
  • napięcia, prąd, częstotliwość – 0.2 %,
  • moc czynna – 0,5 %,
  • moc bierna i pozorna – 1 %,
  • energia bierna – 2 %.
• Konfiguracja mierzonej sieci:
  • 3-fazowa, 4-przewodowa,
  • 3-fazowa, 3-przewodowa,
  • 1-fazowa, 2-przewodowa.
• Układ pomiarowy:
  • bezpośrednio (do 5 A),
  • półpośredni z wykorzystaniem przekładników prądowych,
  • pośredni z wykorzystaniem przekładników napięciowych i prądowych.
• Komunikacja:
  • interfejs RS485 i obsługa protokołu Modbus RTU,
  • dwa wyjścia impulsowe.

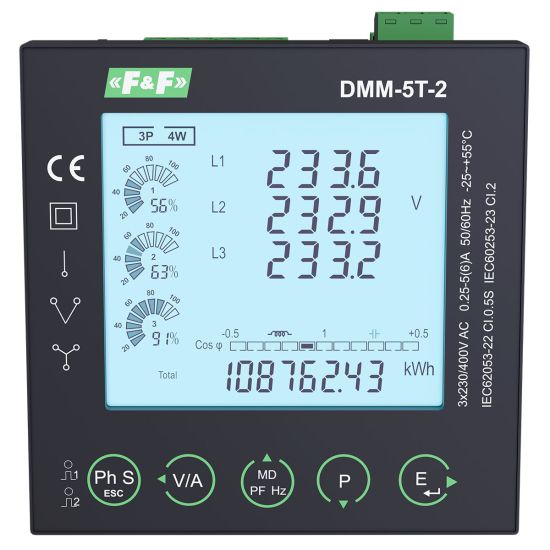

• Wyświetlacz LCD:
  • podświetlany wielofunkcyjny wyświetlacz LCD,
  • wskaźnik współczynnika mocy,
  • bargraf do czytelnego zobrazowania poziomu obciążenia.
• Rozmiar obudowy:
  • 96 x 96 x 62 mm.
