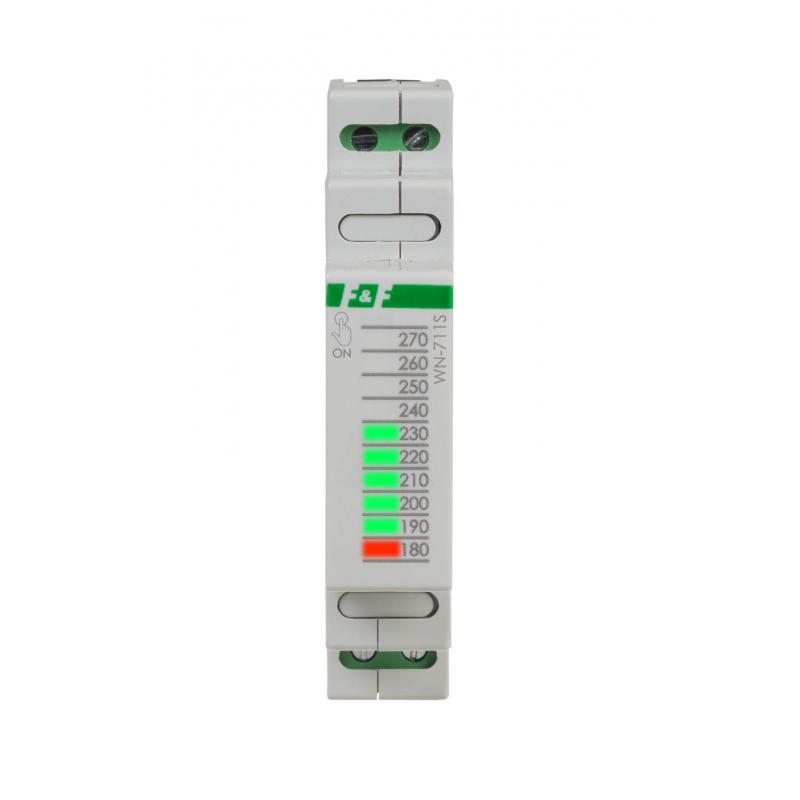

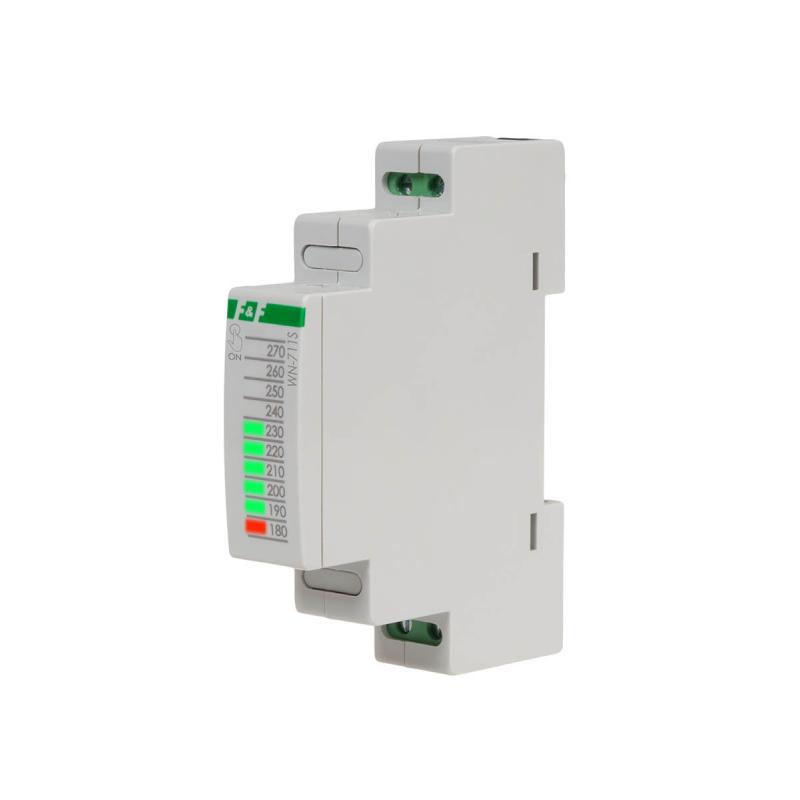

Wskaźnik napięcia WN-711S
Słupkowy. Jednofazowy. Z wyzwalaniem wskazania.
Wskaźnik napięcia WN-711 służy do ciągłego pomiaru wartości napięcia w sieci jednofazowej.
Działanie
Przedział wskazywanego napięcia wynosi od 180 V do 270 V z dokładnością odczytu 10 V. Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości. Wartość napięcia z przedziału od 190 V do 260 V jest wskazywana świeceniem zielonych diod LED. Wartości skrajne 180 V oraz 270 V wskazywane są poprzez czerwoną diodę LED. Napięcie niższe od 190 V pokazywane jest poprzez miganie czerwonej diody 190 V. Napięcie wyższe od 270 V wskazywane jest poprzez miganie diody znajdującej się najwyżej, lub w przypadku pracy „słupek” miganiem całego bargrafu. Urządzenie może pracować w trybie „słupek” lub „pojedyncza dioda”. Wyboru dokonuje się poprzez zwarcie (lub nie) wyprowadzeń 10-12.
Wartość napięcia jest pokazywana przez 10 sekund, po dotknięciu logo F&F na froncie obudowy.
- Typ
- woltomierz jednofazowy
- Napięcie zasilania
- 85÷265 V AC/DC
- Wskaźnik napięcia
- 10×LED
- Zakres wskazań
- 180÷270 V
- Podziałka
- 10 V
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- ≤ 1 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
