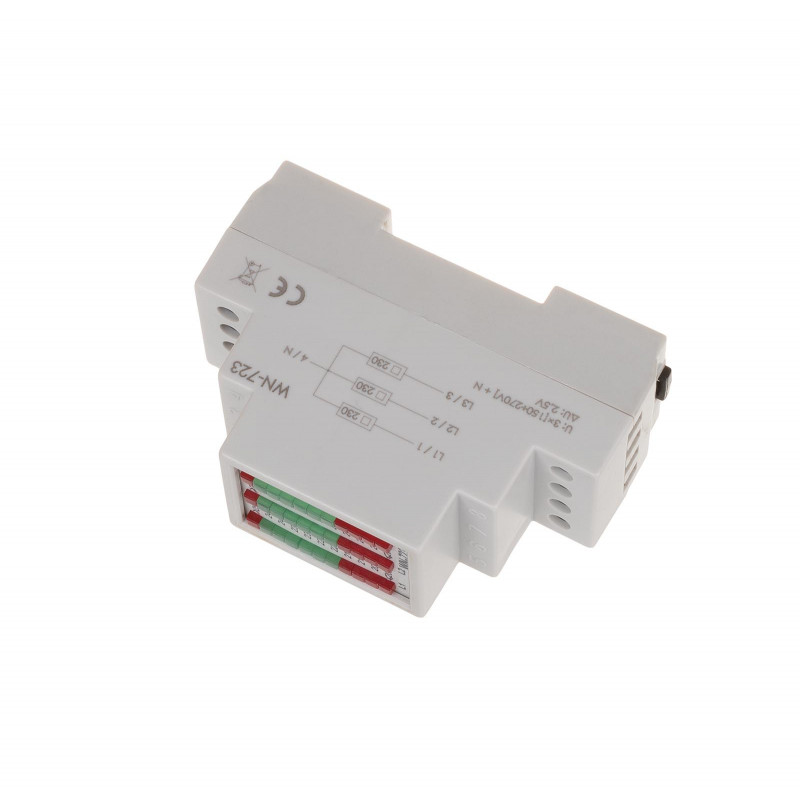

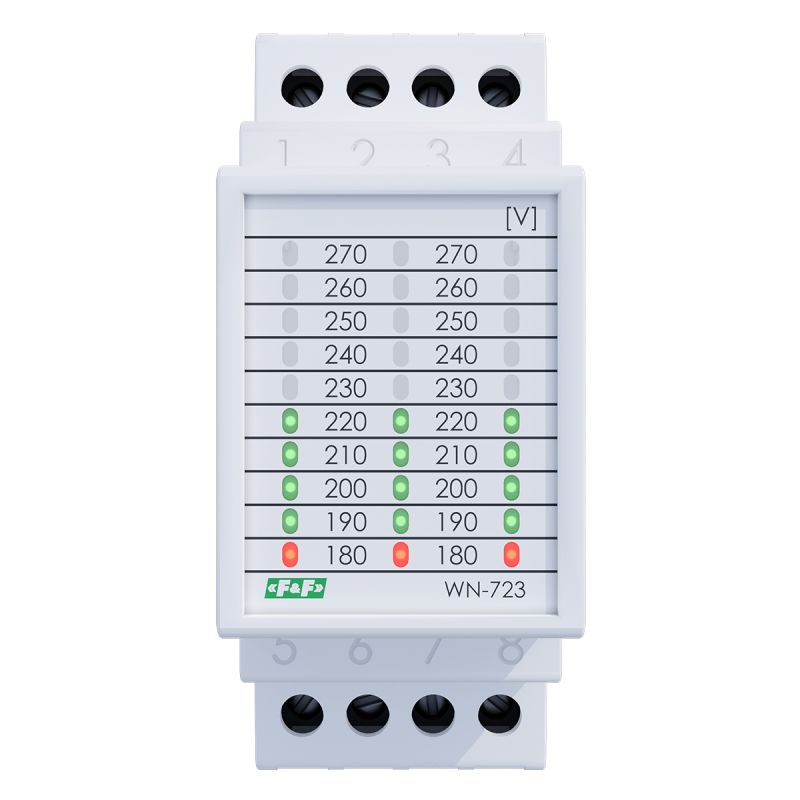

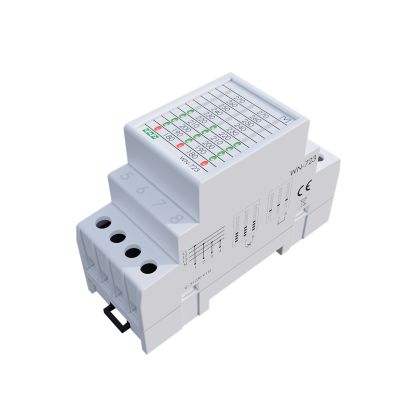

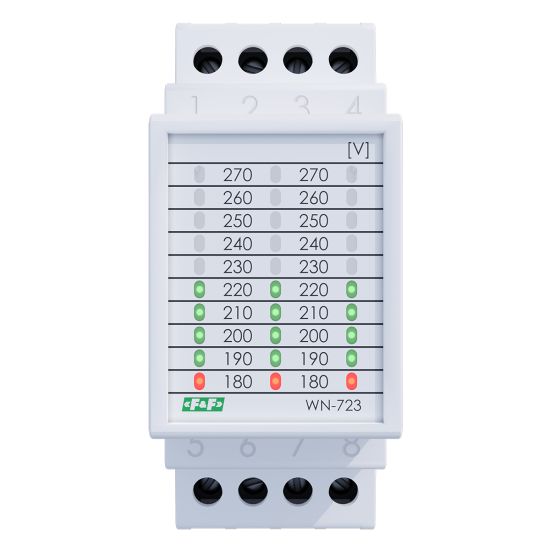

Wskaźnik napięcia WN-723
Słupkowy. Trójfazowy.
Wskaźnik napięcia WN-723 służy do ciągłego pomiaru wartości napięcia w sieci trójfazowej.
Wskaźnik napięcia WN-723 służy do ciągłego pomiaru wartości napięcia w sieci trójfazowej.
Działanie

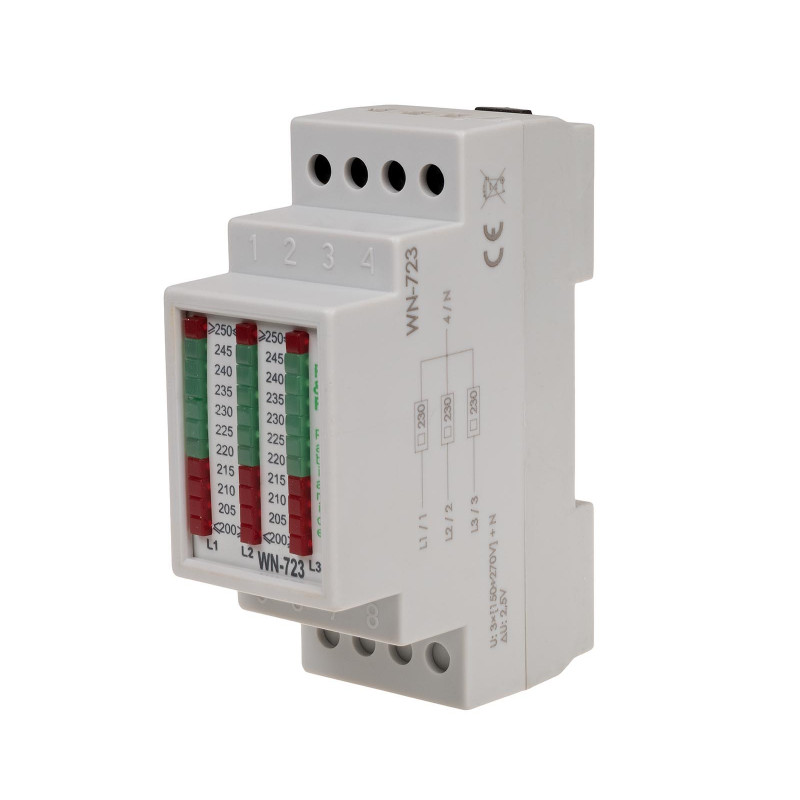

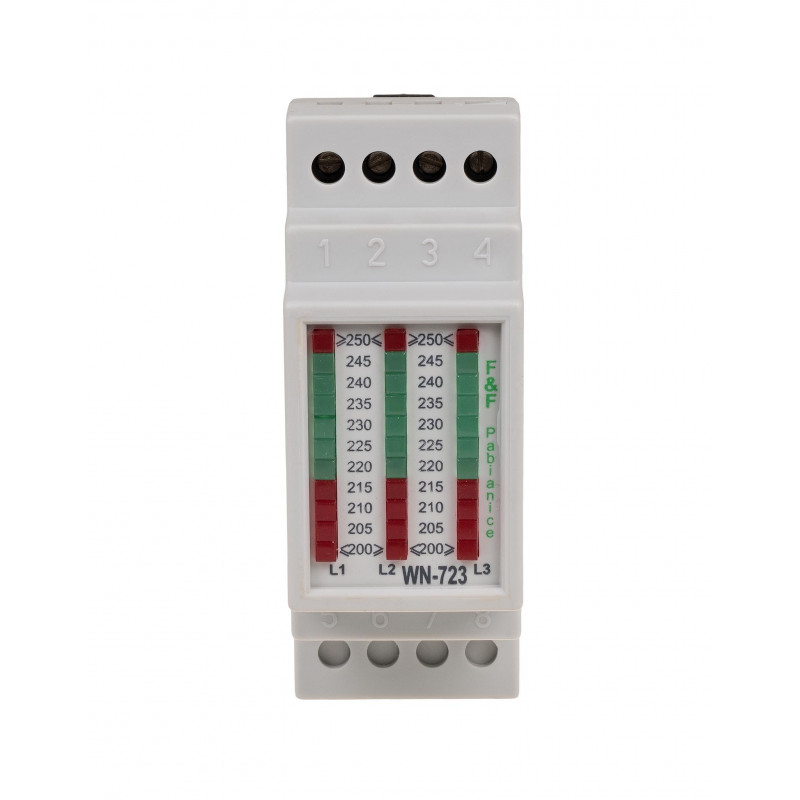

Przedział wskazywanego napięcia dla każdej z faz wynosi od 205 V do 245 V z dokładnością odczytu 2,5 V. Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości. Jeżeli świecą dwie LED wartość napięcia jest średnią z wartości opisanych na ich wysokościach. Wartość napięcia z przedziału tolerancji (215 V do 245 V) jest wskazywana świeceniem LED zielonych, pozostałe wartości są wskazywane świeceniem LED czerwonych. Napięcie równe lub wyższe od 250 V jest wskazywane świeceniem najwyższej LED czerwonej ≥. Napięcie równe lub niższe od 200 V jest wskazywane świeceniem najniższej LED czerwonej ≤.
- Typ
- woltomierz trójfazowy
- Napięcie zasilania
- 3 x 250 V + N
- Wskaźnik napięcia
- 3 x (11 x LED)
- Zakres wskazań
- 205÷245 V
- Podziałka
- 5 V
- Dokładność odczytu
- 2,5 V
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
