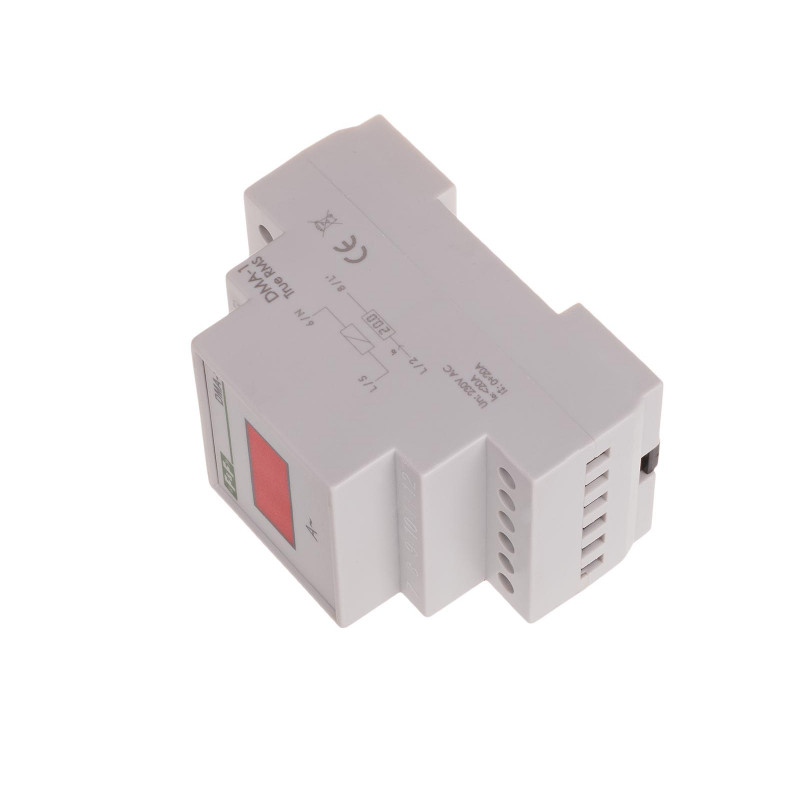

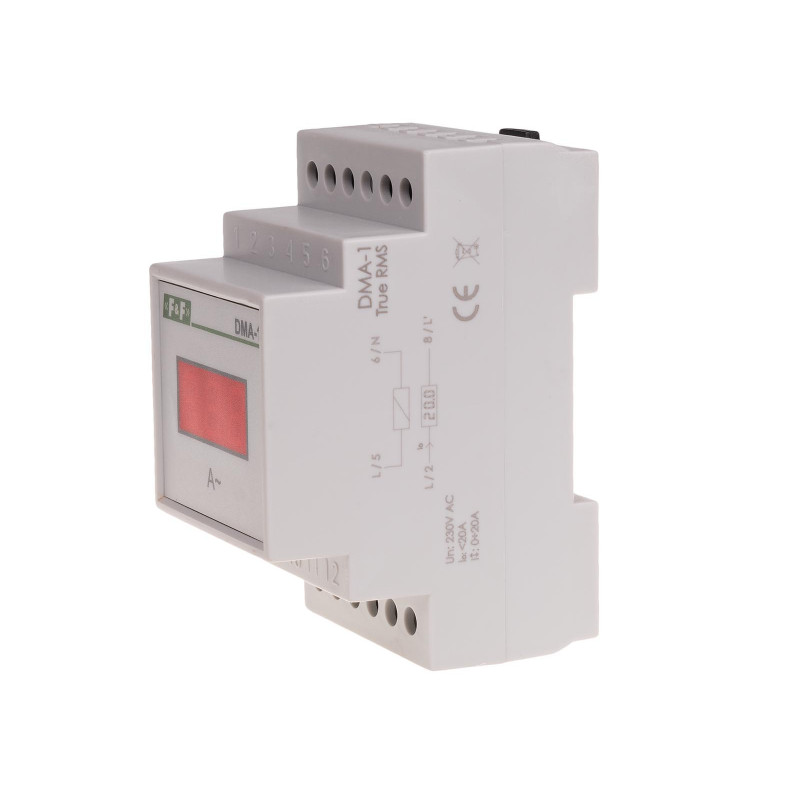

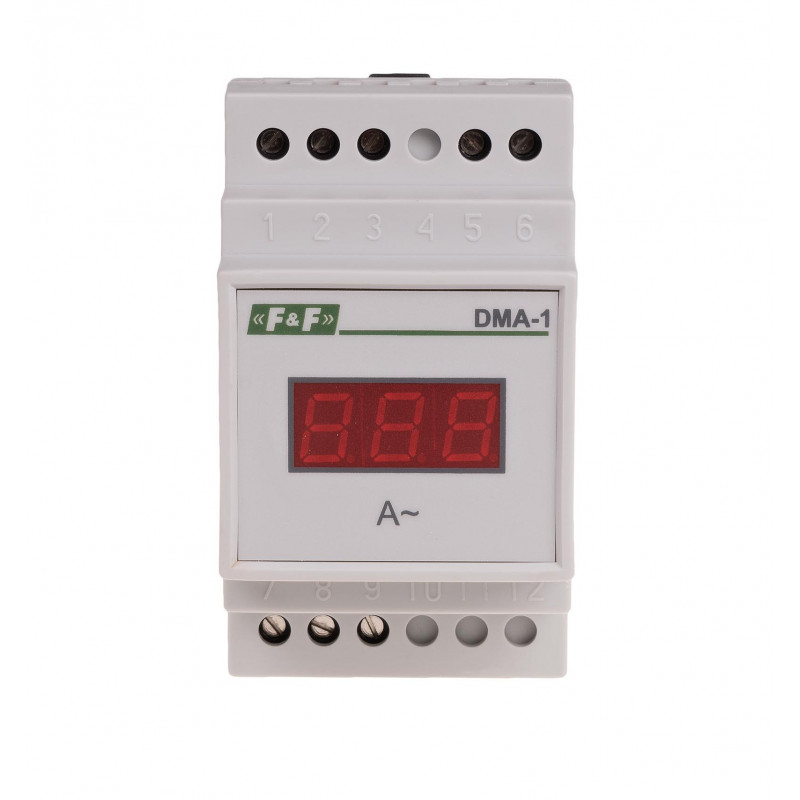

Wskaźnik natężenia prądu DMA-1 TrueRMS
Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.
Działanie
- pomiar wartości skutecznej prądu w obwodzie elektrycznym.
- obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
- TrueRMS - wskaźnik wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.
Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.
Sposób znakowania przy zamówieniu
POMIAR POŚREDNI (z zastosowaniem przekładników)
DMA- X Y /5 A Z
X | Y | Z |
Jednofazowy: 1 |
Wartość znamionowego prądu pierwotnego przekładnika: 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000. |
True RMS |
Przykład:
* DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5 A, zakres mierzony 0÷50 A, bez TrueRMS
* DMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS
POMIAR BEZPOŚREDNI (bez zastosowania przekładników)
DMA- X 20 A Z
X | Z |
Jednofazowy: 1 | True RMS |
Przykład:
* DMA-1 20 A - jednofazowy do 20A, zakres mierzony 0÷20 A, bez TrueRMS
* DMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony 3×0÷20 A, z TrueRMS
- Typ
- amperomierz jednofazowy
- Napięcie zasilania
- 100÷265 V AC
- Wyświetlacz
- 3-cyfrowy LED (wysokość cyfry 10 mm)
- Częstotliwość zasilania
- 45÷55 Hz
- Zakres wskazań - wersja pomiaru bezpośredniego
- 0 ÷ 20 A
- Zakres wskazań - wersja pomiaru pośredniego
- 0 ÷ prąd pierwotny przekładnika
- Dokładność wskazań
- 1%
- Maksymalne chwilowe przeciążenie
- 40 A (maksymalnie do 1s)
- Maksymalny prąd - wersja pomiaru bezpośredniego
- 20 A
- Maksymalny prąd - wersja pomiaru pośredniego
- 5 A
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 4 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 3 moduły (52,5 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
