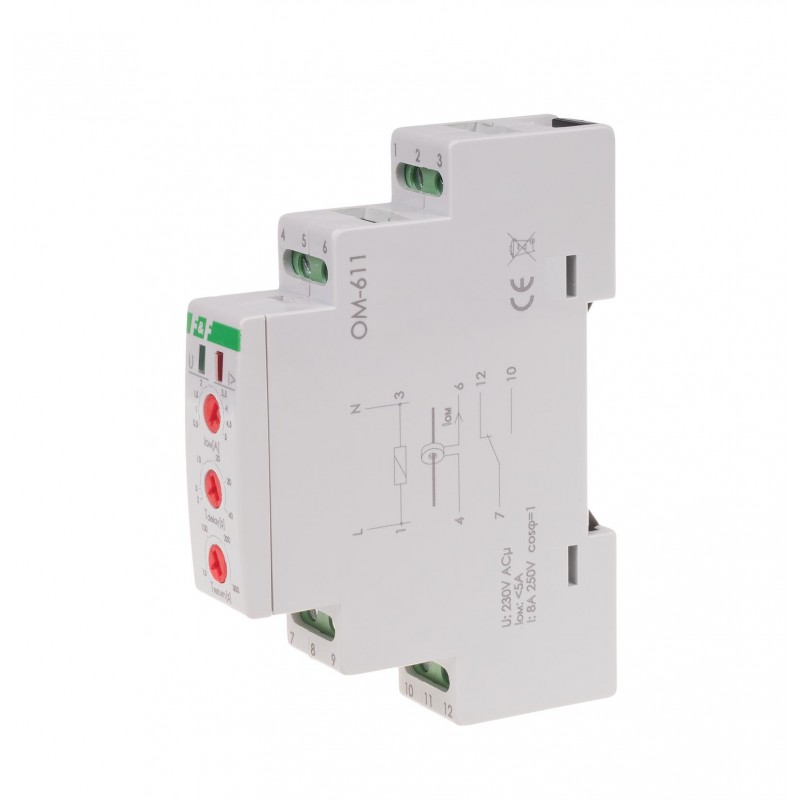

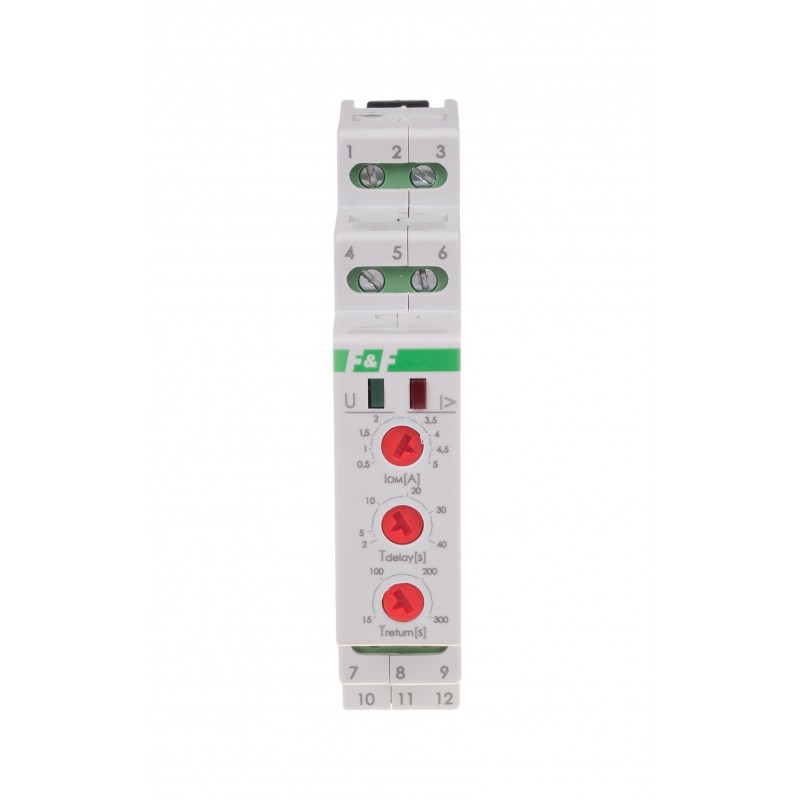

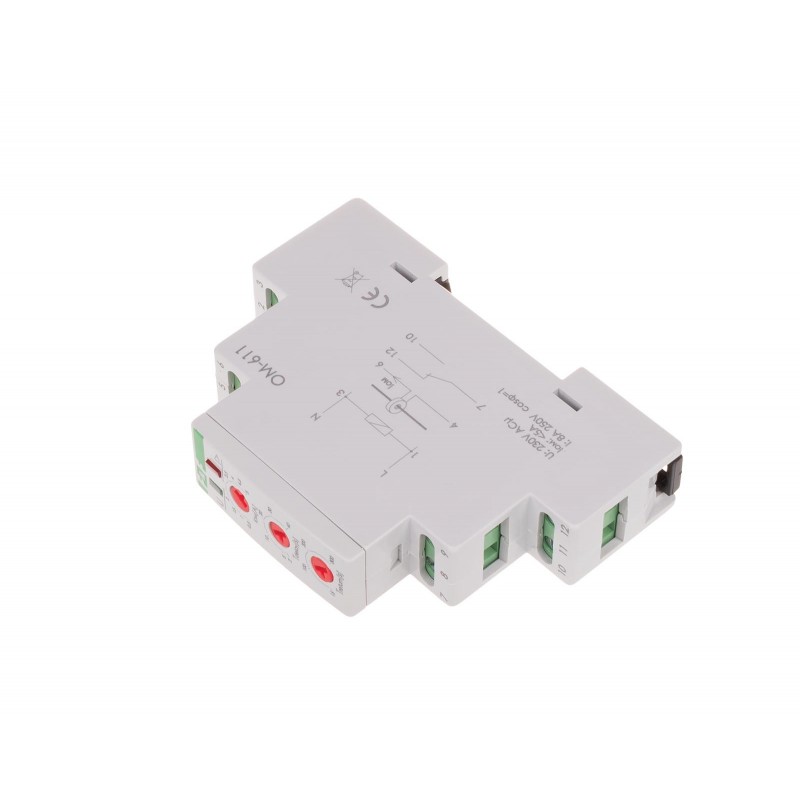

Ogranicznik poboru mocy OM-611
Ogranicznik poboru mocy z regulowanym czasem zadziałania i powrotu.
Do współpracy z przekładnikiem prądowym.
Ogranicznik poboru mocy OM-611 odłączy zasilanie obwodu instalacji jednofazowej w przypadku przekroczenia ustalonej wartości mocy pobieranej przez odbiorniki w obwodzie pomiarowym przekaźnika.
Do współpracy z przekładnikiem prądowym.
Ogranicznik poboru mocy OM-611 odłączy zasilanie obwodu instalacji jednofazowej w przypadku przekroczenia ustalonej wartości mocy pobieranej przez odbiorniki w obwodzie pomiarowym przekaźnika.
Działanie
Ogranicznik przystosowany jest do współpracy z przekładnikiem prądowym, którego obwód pierwotny podłączony jest do obwódu mierzonego, a wyjście do zacisków pomiarowych OM, co pozwala na kontrolowanie obwodów o dowolnej obciążalności i ustawienie rzeczywistego progu zadziałania przekaźnika wyższe niż 5 A (IOM). Zakres mierzonego prądu będzie zależny od przekładni przekładnika np. od 5 A do 50 A przy przekładni 10:1 dla przekładnika 50/5 A.
Prąd wejścia pomiarowego 4-6 nie może przekraczać 5 A.
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej (U). Gdy prąd w obwodzie mierzonym jest niższy od ustawionego progu przełączenia IOM styk zostanie zamknięty (pozycja 7-10). Przekroczenie ustawionego progu w obwodzie mierzonym sygnalizowane jest pulsacyjnym świeceniem LED czerwonej I>. Po nastawionym czasie Tdelay styk zostanie otwarty (pozycja 7-12). Styk zostanie zamknięty automatycznie po nastawionym czasie Treturn. Jeżeli wartość prądu w obwodzie mierzonym nadal będzie większa od ustawionego progu, to nastąpi ponowne otwarcie styku.
- Napięcie zasilania
- 230 V AC
- Maksymalny prąd obciążenia AC-1
- 8 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Próg zadziałania - regulowany
- 0,5÷5 A
- Opóźnienie zadziałania - regulowane
- 2÷40 s
- Czas powrotu zasilania - regulowany
- 15÷300 s
- Histereza powrotu zasilania
- 2%
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
