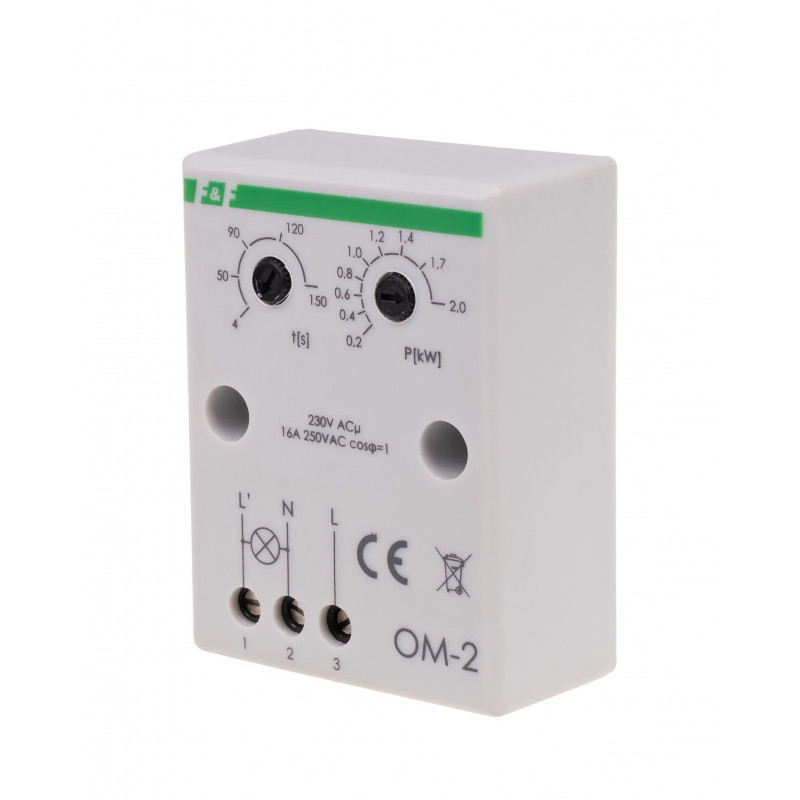

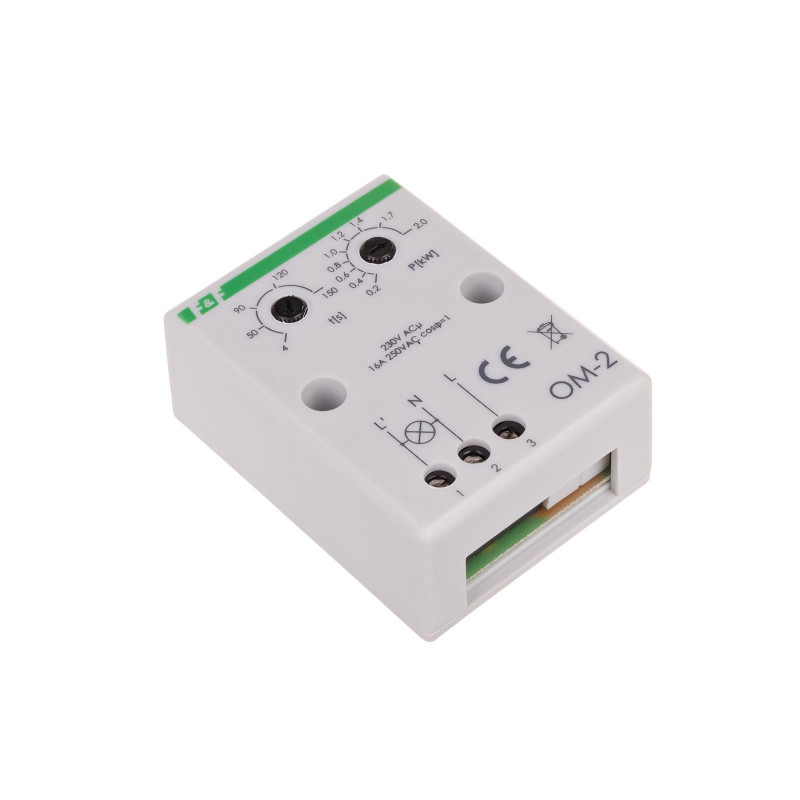

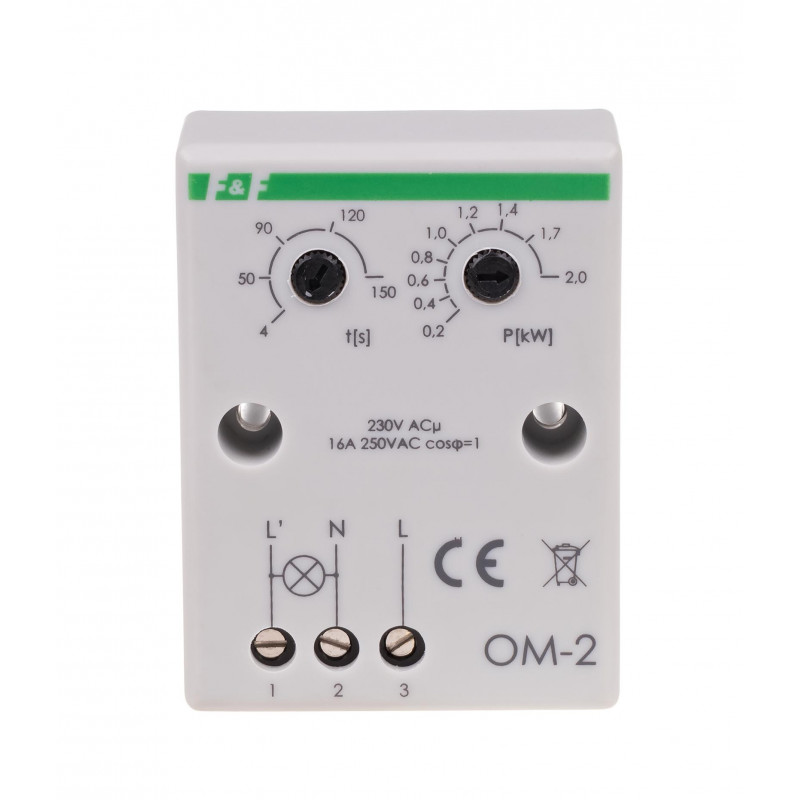

Ogranicznik poboru mocy OM-2
Ogranicznik poboru mocy OM-2
OM-2, 5908312592181
Opis produktu
Regulowana moc zadziałania 200-2000 VA.Z regulowanym czasem powrotu.
Ogranicznik mocy OM-2 służy do automatycznego odłączenia zasilania obwodu instalacji elektrycznej w przypadku przekroczenia ustalonej wartości mocy pobieranej przez odbiorniki w tym obwodzie.
Działanie ogranicznika mocy OM-2
Ogranicznik mocy OM-2 pozwala na zasilanie obwodu, gdy łączna moc odbiorników w kontrolowanym obwodzie jest niższa od ustalonej na skali ogranicznika. Przekroczenie ustalonego progu poboru mocy w obwodzie kontrolowanym powoduje odłączenie zasilania tego obwodu. Zasilanie zostanie wznowione automatycznie po ustawionym czasie. Jeżeli wartość pobieranej mocy nadal będzie większa od ustawionej nastąpi ponowne odłączenie zasilania obwodu. Ogranicznik mocy OM-2 posiada układ opóźniający jego zadziałanie (1,5÷2 s), co zapobiega wyłączeniu zasilania w przypadku chwilowych przekroczeń ustalonej mocy.
Uwaga!
Ogranicznika mocy nie należy stosować w układach z elektronicznym zapłonem (świetlówki energooszczędne), zasilaczami impulsowymi i innymi urządzeniami generującymi harmoniczne od 3 wzwyż.
| Napięcie zasilania | 230 V AC |
| Maksymalny prąd obciążenia AC-1 | 16 A |
| Element wykonawczy | przekaźnik |
| Konfiguracja styków | 1 × NO |
| Separacja styku | NIE |
| Opóźnienie zadziałania | 1,5 ÷ 2 s |
| Ograniczenie mocy | 200÷2000 VA |
| Czas powrotu zasilania | 4÷150 s |
| Histereza powrotu zasilania | 2% |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,8 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 51×67×26 mm (± 1 mm) |
| Montaż | natynkowy |
| Stopień ochrony | IP20 |
