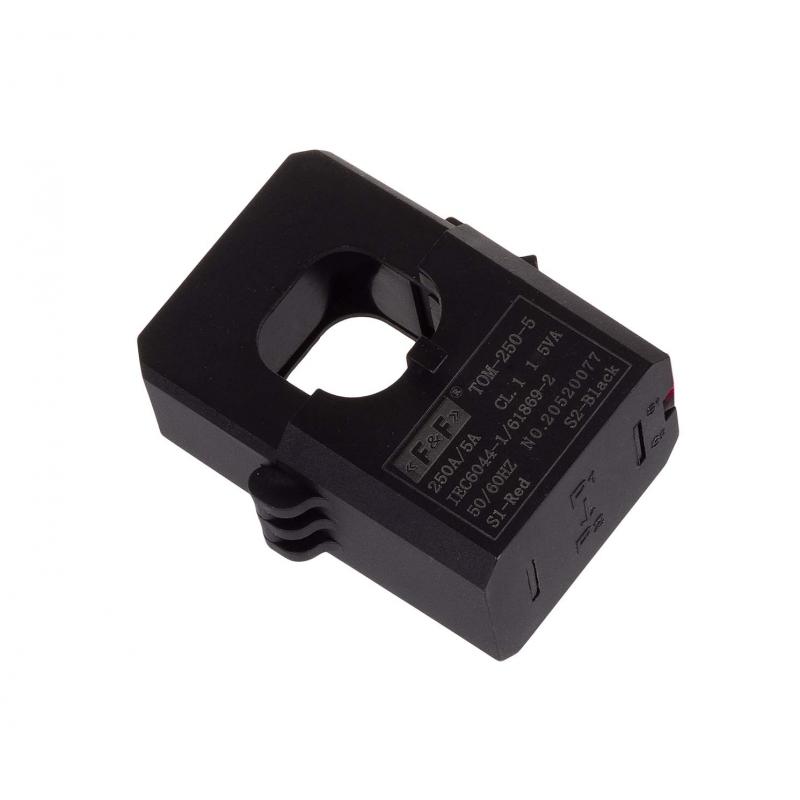

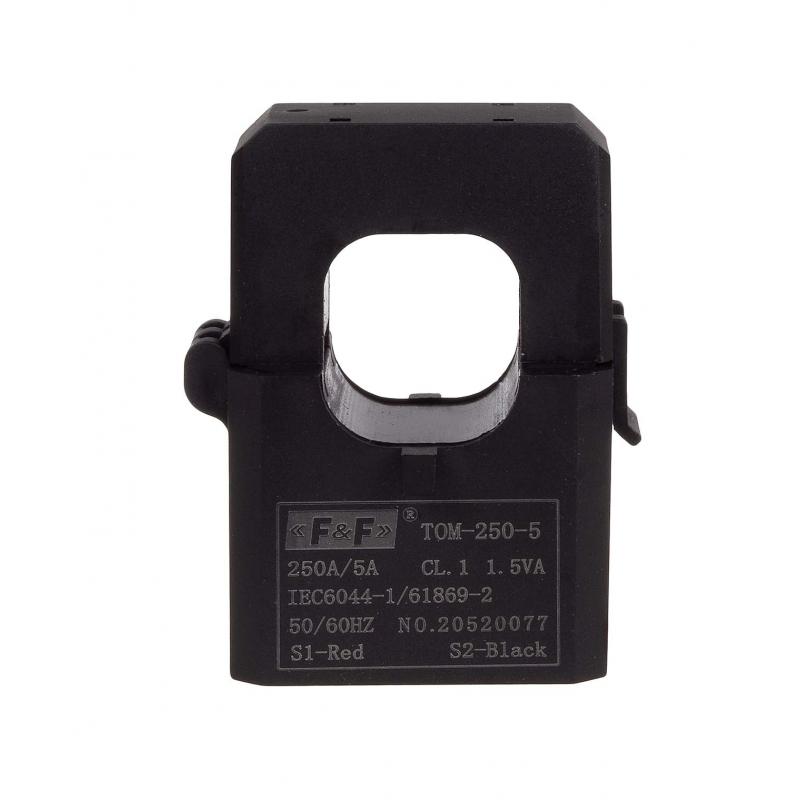

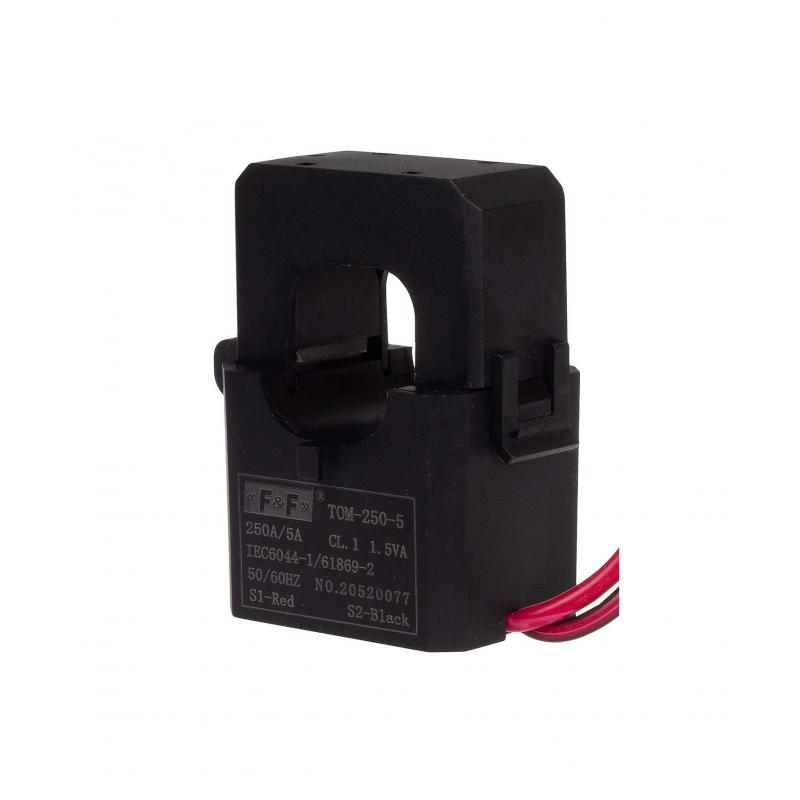

Miniaturowy przekładnik prądowy TOM-200

Zasada działania miniaturowego przekładnika prądowego z otwieranym rdzeniem TOM-200

Przez główny otwór przekładnika (P1/P2) przechodzi przewód z mierzonym prądem. Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego podłączone są zaciski uzwojenia wtórnego S1 i S2.

Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą. Jest to przekładnia prądowa:

IPn/ISn = N,

przy czym:

IPn -prąd pierwotny znamionowy;

ISn -prąd wtórny znamionowy;

N -wartość przekładni.

Z wartości prądu płynącego przez uzwojenie wtórne wyznaczamy wartość prądu płynącego przez uzwojenie pierwotne, wg wzoru:

ISm*N = IPm,

gdzie:

ISm -prąd pierwotny mierzony;

IPm -prąd wtórny mierzony.


WAŻNE:

1. Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².

2. Zalecane uziemienie zacisku S2.

3. Nie należy rozłączać układu wtórnego podczas pracy przekładnika. Możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia.
