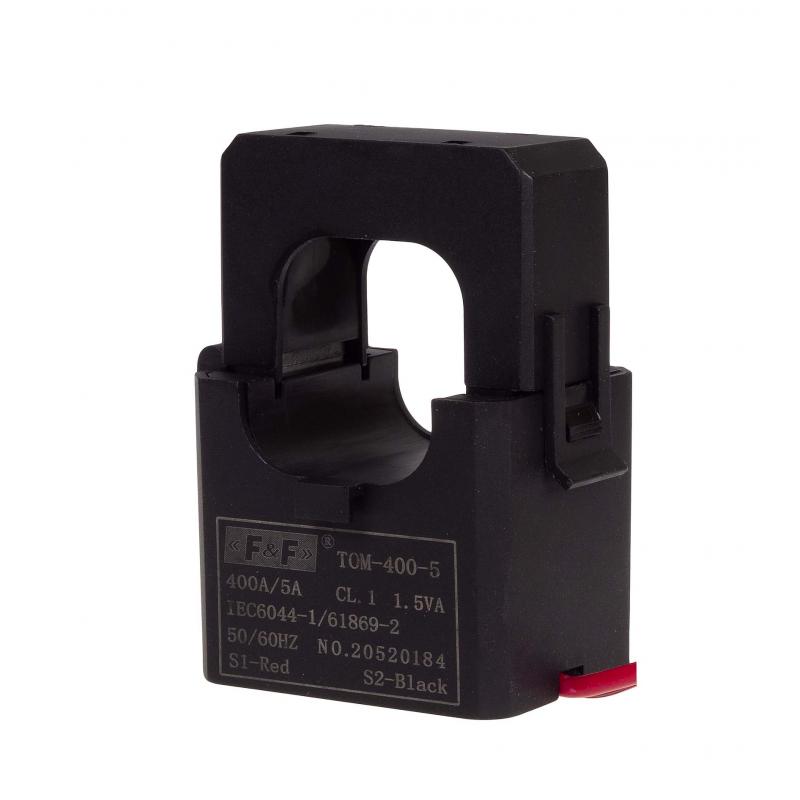

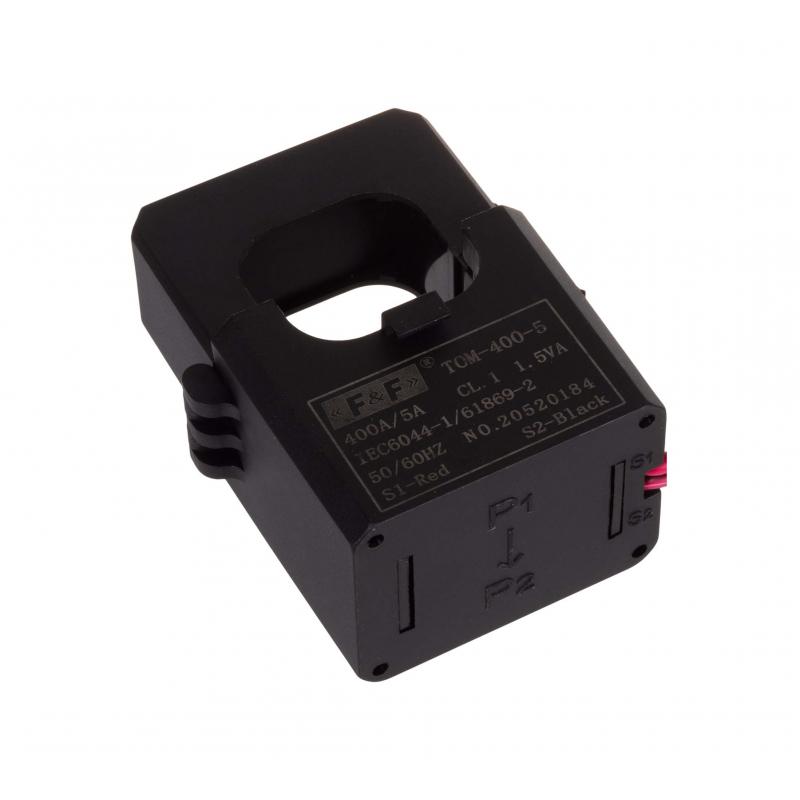

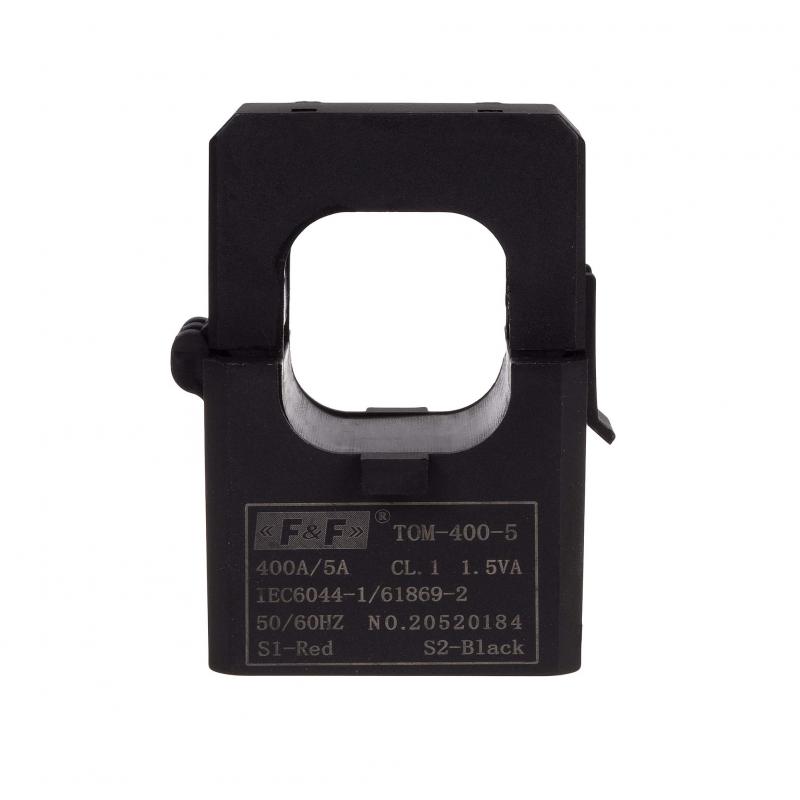

Miniaturowy przekładnik prądowy TOM-400
Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 400/5.
Moc 1,5 VA.
Przekładniki prądowe dokonują proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.
Do czego służy przekładnik prądowy? Zasada działania miniaturowego przekładnika prądowego z otwieranym rdzeniem TOM-400
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.
UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
- Typ
- jednofazowy
- Budowa
- z otwieranym rdzeniem
- Przekładnia lp/ls
- 400/5
- Klasa
- 1
- Moc [VA]
- 1,5 VA
- Częstotliwość
- 50÷60 Hz
- Maksymalne napięcie pracy
- 0,66 kV AC
- Nr normy
- IEC 60044-1
- Prąd wtórny nominalny Is
- 5 A
- Napięcie przebicia izolacji
- 2 kV/1 min.
- Współczynnik bezpieczeństwa
- FS ≤ 2
- Przyłącze S1/S2
- przewód
- Temperatura pracy
- -15÷45°C
- Montaż
- szyna/przewód
- Stopień ochrony
- IP20
- Wymiary: W; H; D; A; B; C; [mm]
- 58 mm; 86 mm; 43 mm; 34 mm; 36 mm; fi 32 mm
