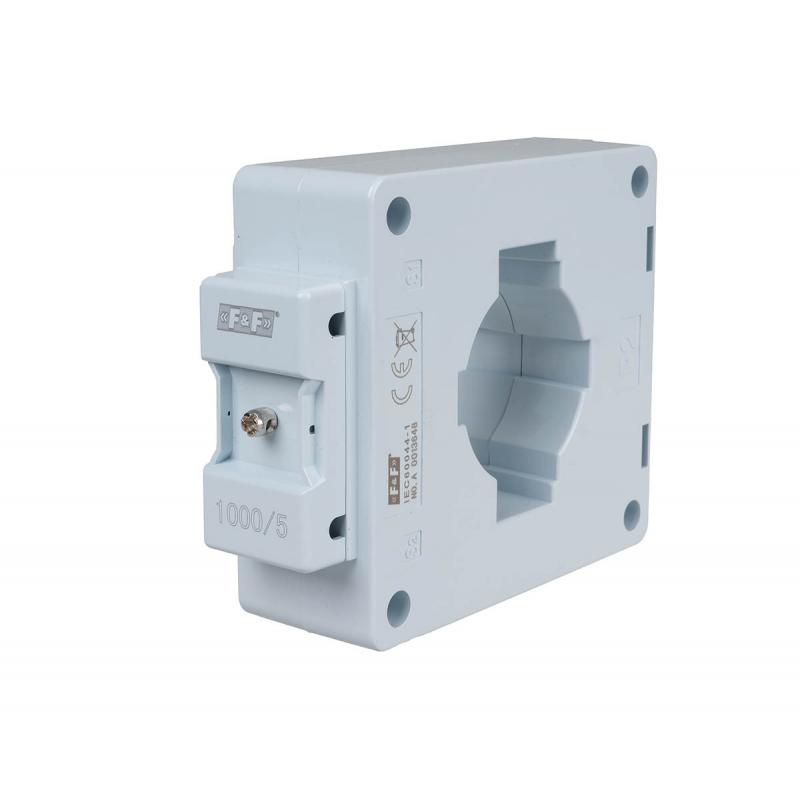

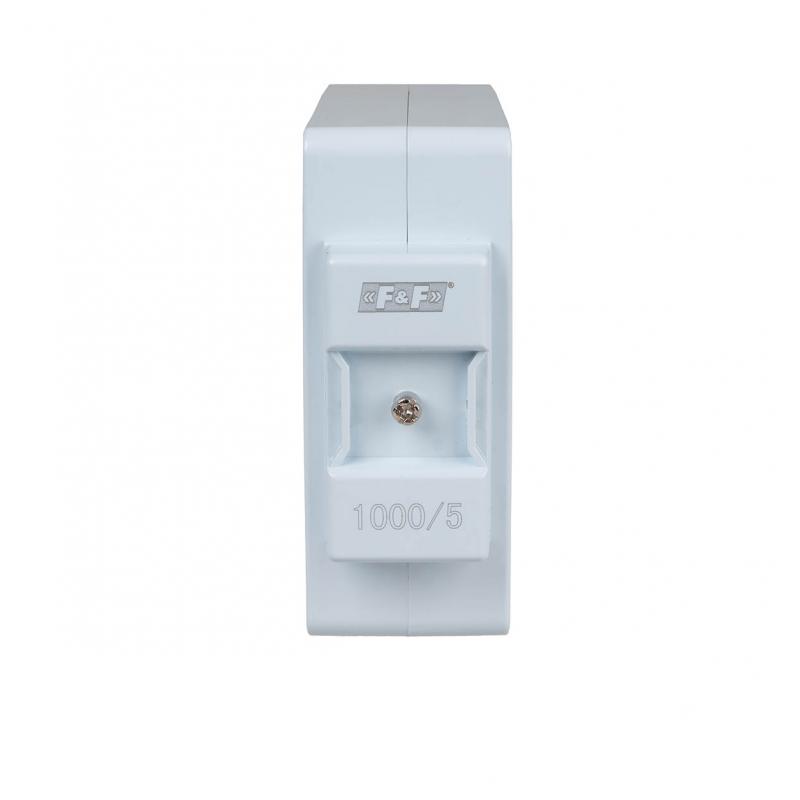

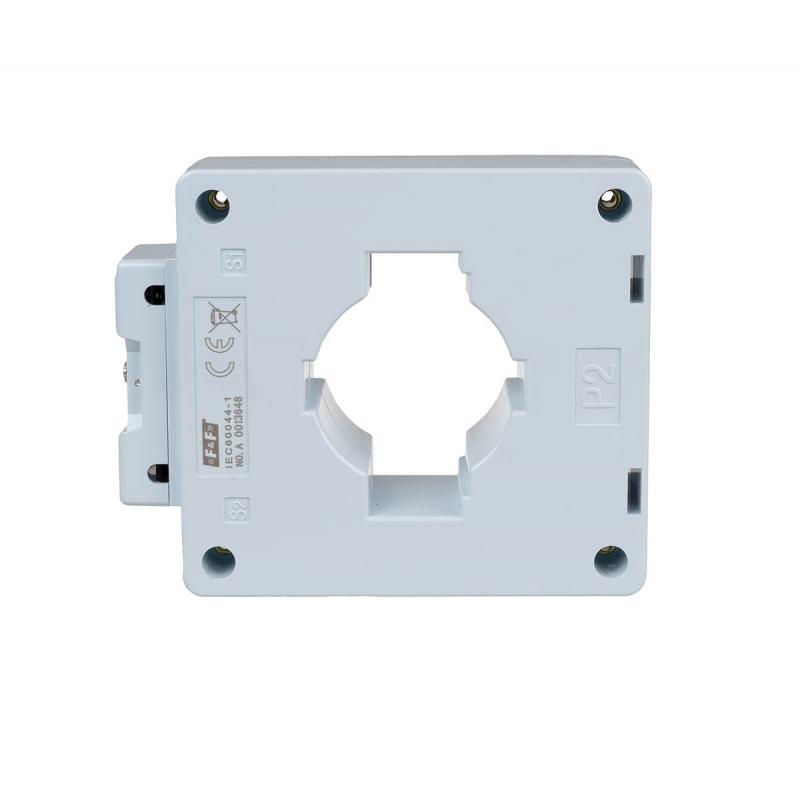

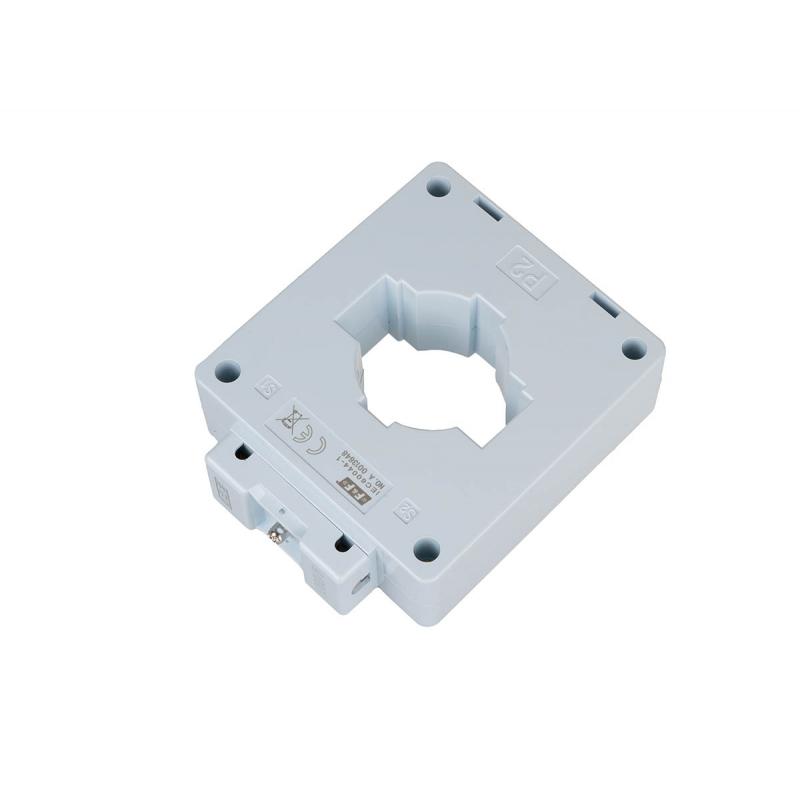

Przekładnik prądowy TI-1000

TI-1000-5, 5902431675404
Jednofazowy,
z zamkniętym rdzeniem.
Przekładnia 1000/5.
Moc 10 VA.

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do  zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika prądowego (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.


Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika prądowego (możliwość wystąpienia dużego napięcia skutkującego porażeniem  osób lub uszkodzeniem urządzenia).


TI-1000-5
Typ
jednofazowy
Budowa
z zamkniętym rdzeniem
Przekładnia lp/ls
1000/5
Klasa
0,5
Moc [VA]
10 VA
Częstotliwość
50÷60 Hz
Maksymalne napięcie pracy
0,66 kV AC
Nr normy
IEC 60044-1
Prąd wtórny nominalny Is
5 A
Napięcie przebicia izolacji
3 kV/1 min.
Współczynnik bezpieczeństwa
FS ˂ 5
Przyłącze S1/S2
zaciski śrubowe 4 mm²
Moment dokręcający
0,5 Nm
Temperatura pracy
-5÷40°C
Pozycja montażu
pionowa/pozioma
Montaż
tablica/szynoprzewód
Stopień ochrony
IP20







typ Ip/Is Klasa  moc
[VA]		 wymiary otworu P1/P2
A1/A2/A3×B; C [mm]		 wymiary
W×H [mm]		 waga
[kg]
TI-30*  30/5  1 2,5 Ø22 44×67×30 0,135
TI-40 40/5 1 1 Ø22  44×67×30 0,135
TI-50 50/5 1 1,5 Ø22  44×67×30 0,135
TI-60 60/5 1 1,5 Ø22  44×67×30 0,135
TI-75 75/5  1 1,5 Ø22 44×67×30 0,135
TI-80 80/5 1 1,5 Ø22  44×67×30 0,135
TI-100  100/5  0,5
 2,5 30/25/20×10; Ø22 61×81×34  0,235
TI-150 150/5 0,5 2,5 30/25/20×10; Ø22  61×81×34  0,235
TI-200 200/5 0,5 5,0 30/25/20×10; Ø22  61×81×34  0,235
TI-250 250/5 0,5 5,0 30/25/20×10; Ø22  61×81×34  0,235
TI-300 300/5  0,5 5,0 30/25/20×10; Ø22 61×81×34  0,235
TI-400 400/5  0,5 5,0 40/30/ - ×10; Ø30  75×99×40  0,305
TI-600 600/5 0,5 5,0 40/30/ - ×10; Ø30  75×99×40  0,305
TI-1000 1000/5  0,5 10,0 62/52/38×21; Ø46 126×102×62  -
TI-1250 1250/5 0,5 10,0 62/52/38×21; Ø46 126×102×62  -
TI-1600 1600/5  0,5 10,0 62/52/38×21; Ø46 126×102×62  -



Uwaga!
Dotyczy tylko TI-30
* W celu poprawnej pracy przekładnika wymagane jest 4-krotne przełożenie przewodu prądowego przez otwór przekładnika.
