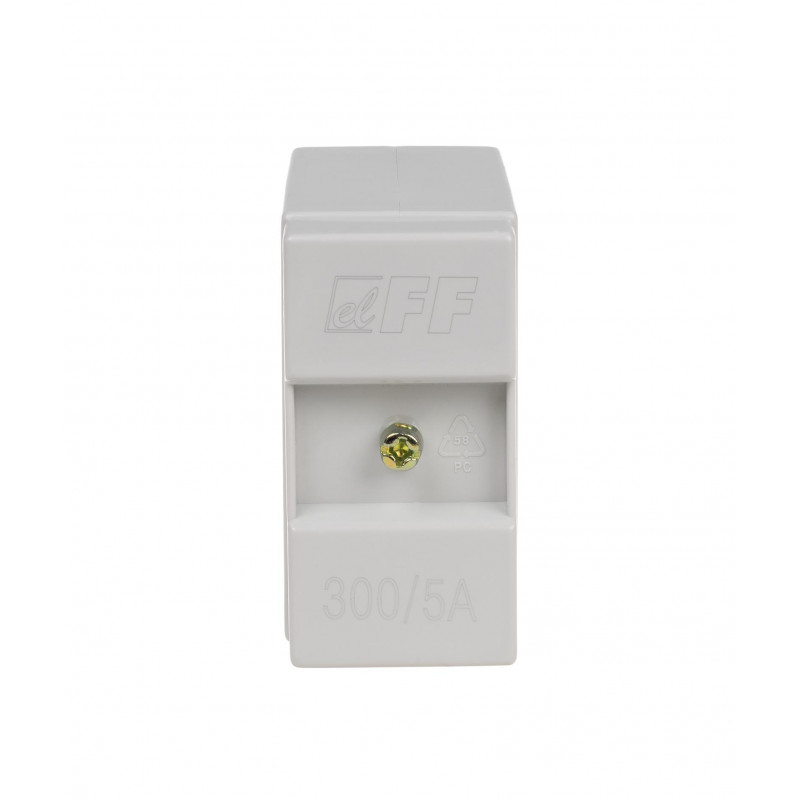

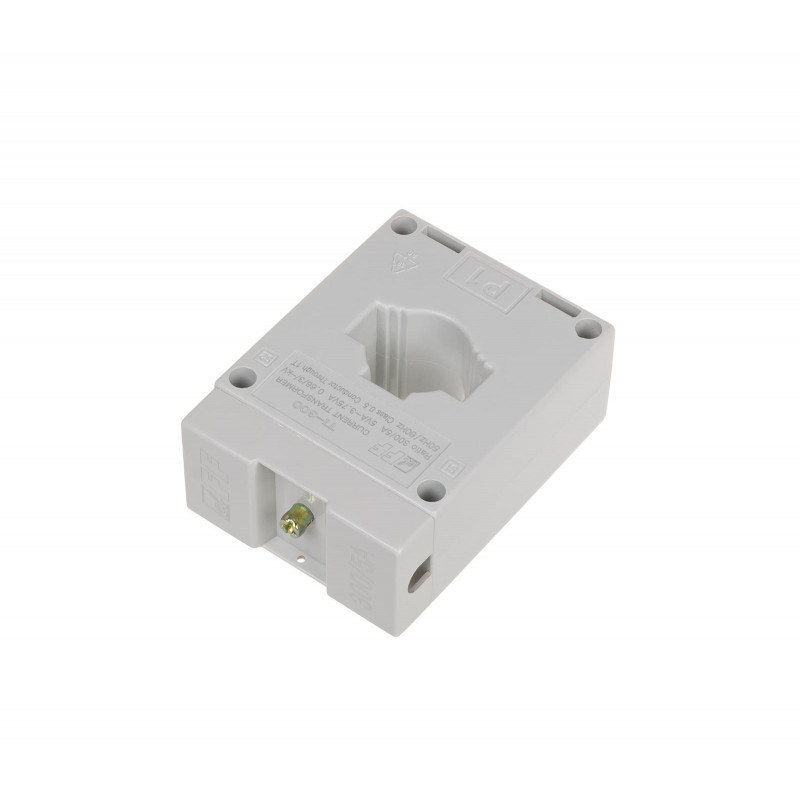

Przekładnik prądowy TI-300
Jednofazowy.
Z zamkniętym rdzeniem.
Przekładnia 300/5.
Moc 5 VA.
Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.
Działanie
Przekładnik prądowy zasada działania: Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.
Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
- Typ
- jednofazowy
- Budowa
- z zamkniętym rdzeniem
- Przekładnia lp/ls
- 300/5
- Klasa
- 0,5
- Moc [VA]
- 5 VA
- Częstotliwość
- 50÷60 Hz
- Maksymalne napięcie pracy
- 0,66 kV AC
- Nr normy
- IEC 60044-1
- Prąd wtórny nominalny Is
- 5 A
- Napięcie przebicia izolacji
- 3 kV/1 min.
- Waga
- 0,235 kg
- Współczynnik bezpieczeństwa
- FS ˂ 5
- Przyłącze S1/S2
- zaciski śrubowe 4 mm²
- Wymiary otworu P1/P2 - A1/A2/A3xB; C [mm]
- 30 mm/25 mm/20 mm x 10 mm; Ø22 mm
- Wymiary WxHxD [mm]
- 61 mm × 81 mm × 34 mm
- Moment dokręcający
- 0,5 Nm
- Temperatura pracy
- -5÷40°C
- Pozycja montażu
- pionowa/pozioma
- Montaż
- tablica/szynoprzewód
- Stopień ochrony
- IP20
| typ | Ip/Is | Klasa | moc [VA] |
wymiary otworu P1/P2 A1/A2/A3×B; C [mm] |
wymiary W×H [mm] |
waga [kg] |
| TI-30* | 30/5 | 1 | 2,5 | Ø22 | 44×67×30 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 44×67×30 | 0,135 |
| TI-50 | 50/5 | 1 | 1,5 | Ø22 | 44×67×30 | 0,135 |
| TI-60 | 60/5 | 1 | 1,5 | Ø22 | 44×67×30 | 0,135 |
| TI-75 | 75/5 | 1 | 1,5 | Ø22 | 44×67×30 | 0,135 |
| TI-80 | 80/5 | 1 | 1,5 | Ø22 | 44×67×30 | 0,135 |
| TI-100 | 100/5 | 0,5 |
2,5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0,5 | 2,5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0,5 | 5,0 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0,5 | 5,0 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| TI-1000 | 1000/5 | 0,5 | 10,0 | 62/52/38×21; Ø46 | 126×102×62 | - |
| TI-1250 | 1250/5 | 0,5 | 10,0 | 62/52/38×21; Ø46 | 126×102×62 | - |
| TI-1600 | 1600/5 | 0,5 | 10,0 | 62/52/38×21; Ø46 | 126×102×62 | - |
Uwaga!
Dotyczy tylko TI-30
* W celu poprawnej pracy przekładnika wymagane jest 4-krotne przełożenie przewodu prądowego przez otwór przekładnika.
