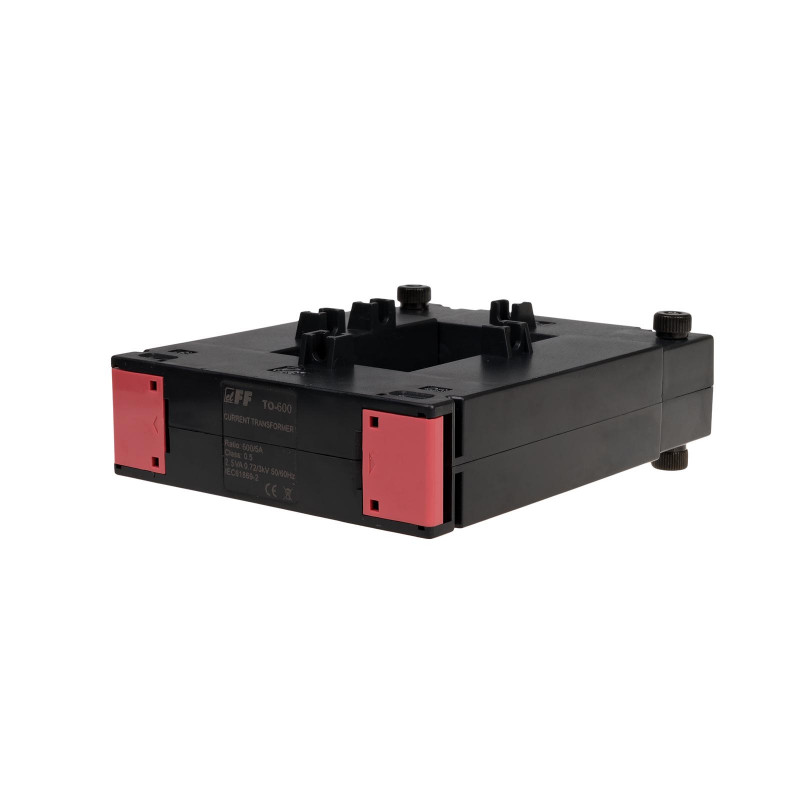

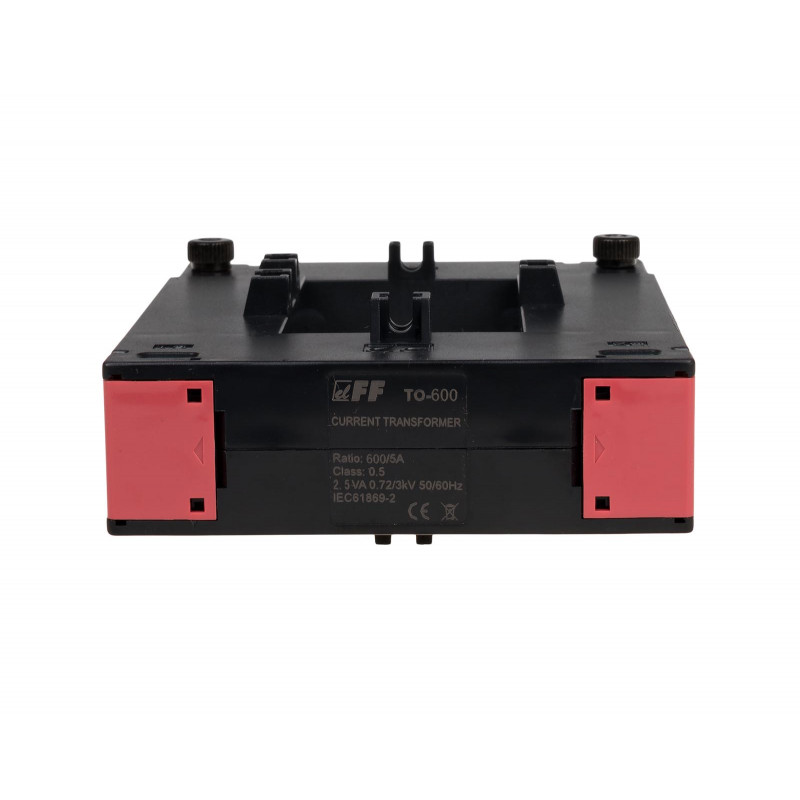

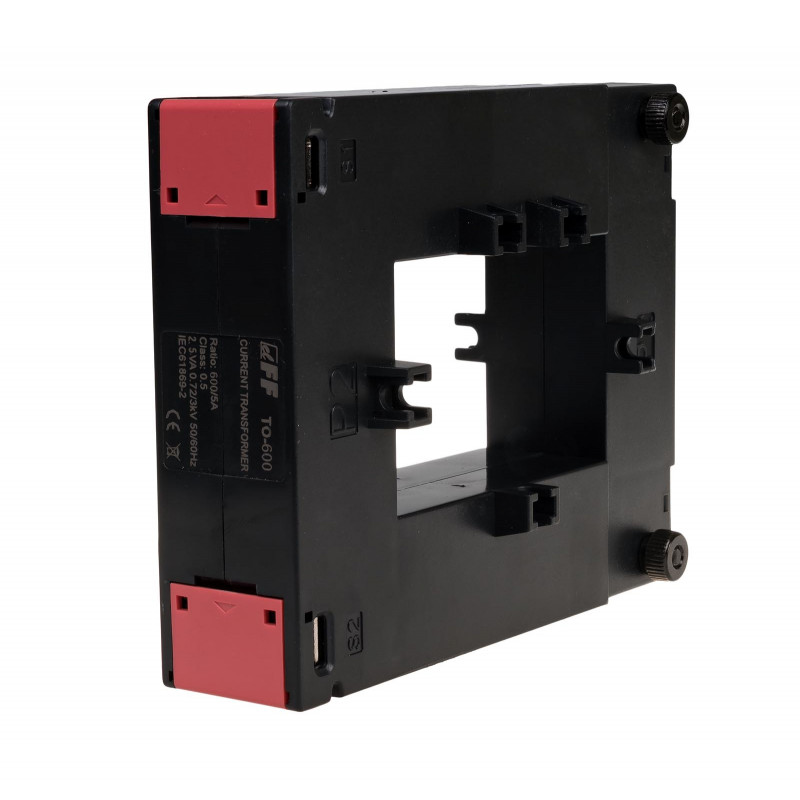

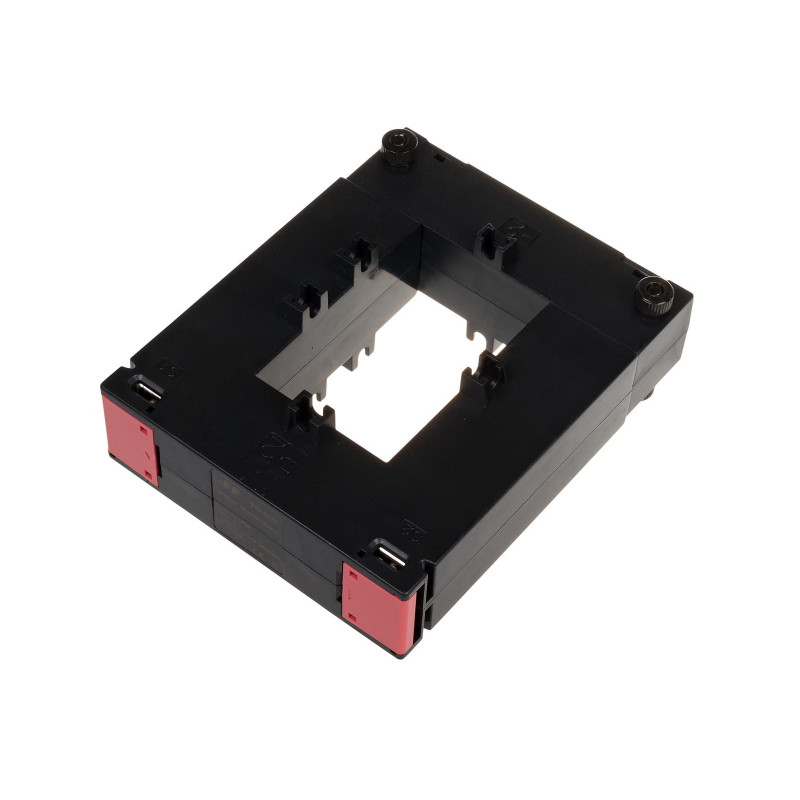

Przekładnik prądowy TO-600

TO-600-5, 5908312590897

Jednofazowy
Z otwieranym rdzeniem.
Przekładnia 600/5.
Moc 2,5 VA.

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Zasada działania przekładnika prądowego

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.


Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).





TO-600-5
Typ
jednofazowy
Budowa
z otwieranym rdzeniem
Przekładnia lp/ls
600/5
Klasa
0,5
Moc [VA]
2,5 VA
Częstotliwość
50÷60 Hz
Maksymalne napięcie pracy
0,66 kV AC
Nr normy
IEC 60044-1
Prąd wtórny nominalny Is
5 A
Napięcie przebicia izolacji
3 kV/1 min.
Waga
0,9 kg
Współczynnik bezpieczeństwa
FS ˂ 5
Przyłącze S1/S2
zaciski śrubowe 4 mm²
Wymiary: A; B; C; D; E; F; G; H; I; [mm]
50 mm; 80 mm; 78 mm; 116 mm; 146 mm; 33 mm; 33 mm; 35 mm; 33 mm;
Moment dokręcający
0,5 Nm
Temperatura pracy
-15 ÷ 50°C
Pozycja montażu
pionowa/pozioma
Montaż
tablica
Stopień ochrony
IP20
Typ Przekładnia Klasa Moc
Wymiary [mm] Waga
  Ip/Is   [VA] A B
C D E F G H I [kg]
TO-100 100/5 1,0 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-125 125/5 1,0 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-150 150/5 1,0 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-200 200/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-250 250/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-300 300/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-400 400/5 0,5 1,5 50 80 78 116 146 33 33 35 33 0,9
TO-500 500/5 0,5 2,5 50 80 78 116 146 33 33 35 33 0,9
TO-600 600/5 0,5 2,5 50 80 78 116 146 33 33 35 33 0,9
TO-750 750/5 0,5 5,0 50 80 78 116 146 33 33 35 33 0,9
TO-1000 1000/5 0,5 5,0 50 80 78 116 146 33 33 35 33 0,9
TO-1250 1250/5 0,5 5,0 80 121 - 145 196 33 - 70 - -
TO-1600 1600/5 0,5 7,5 80 121 - 145 196 33 - 70 - -
TO-2000 2000/5 0,5 10,0 80 121 - 145 196 33 - 70 - -
