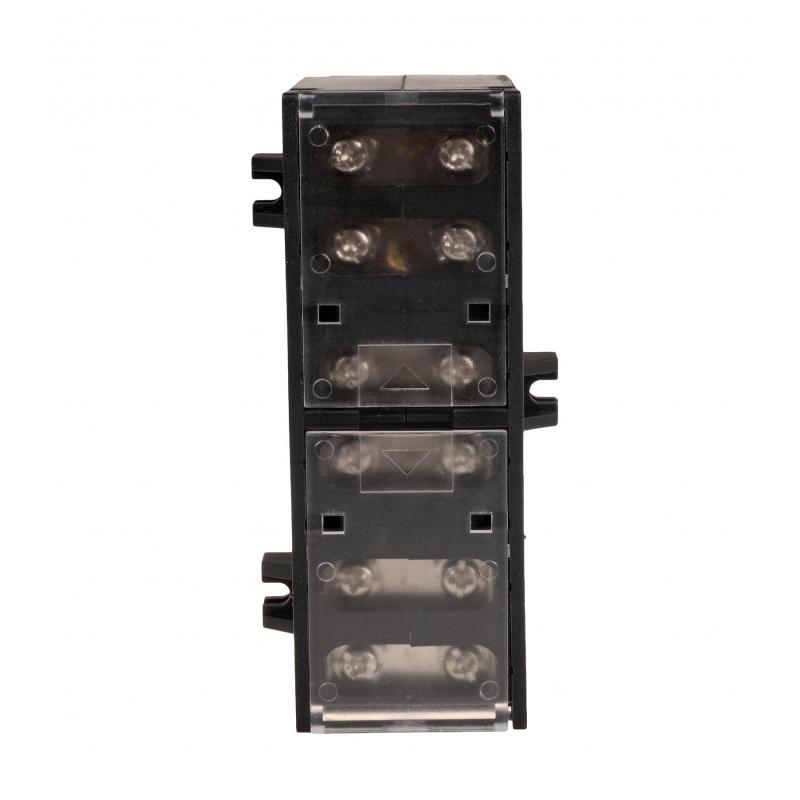

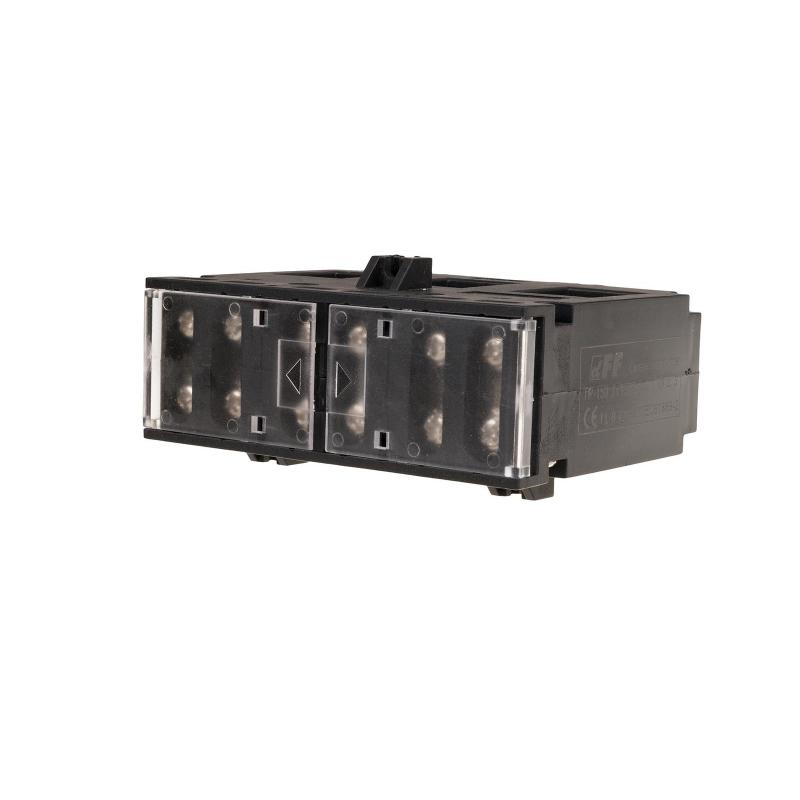

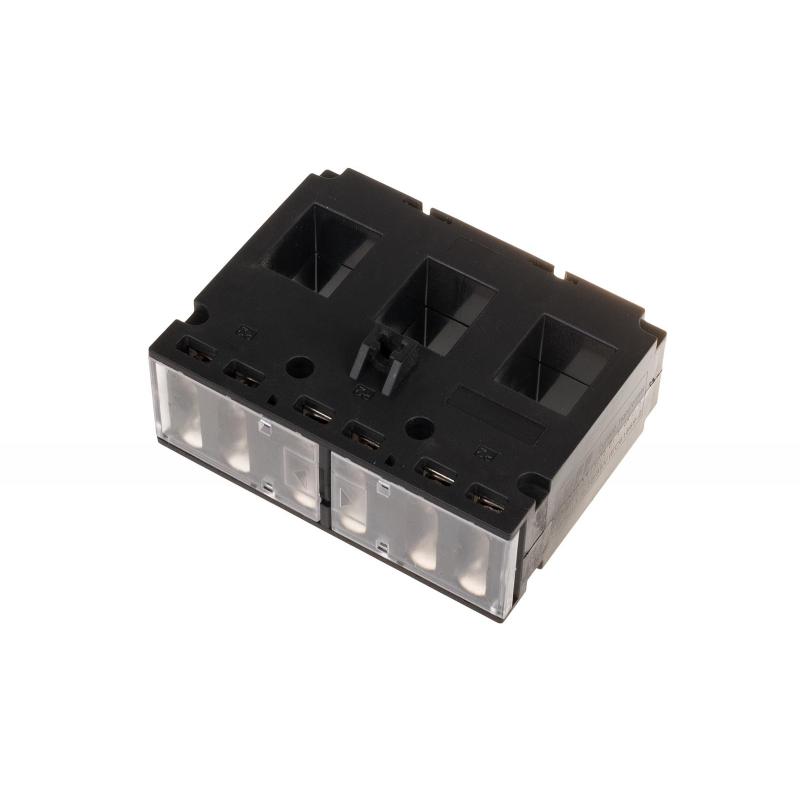

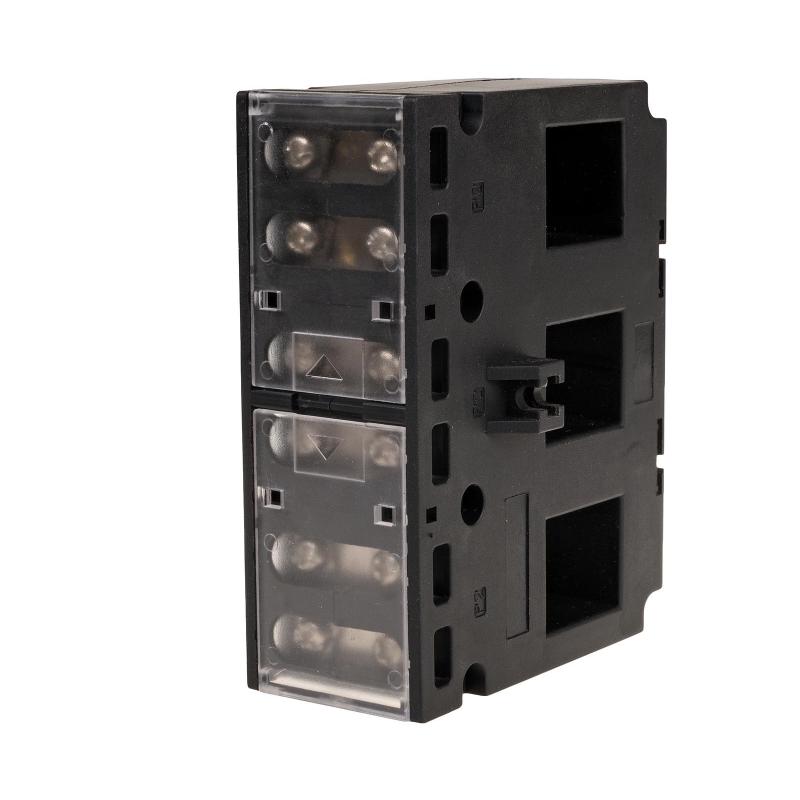

Przekładnik prądowy TP-150

TP-150-5, 5902431671062

3-fazowy.
Z zamkniętym rdzeniem.
Przekładnia 150/5.
Moc 2,5 VA.

Przekładnik prądowy 3-fazowy (3 w 1) służy do pośrednich pomiarów prądów trójfazowych. Jego konstrukcja pozwala na montaż bezpośrednio na wyjściach rozłączników mocy (ABB seria Isomax, Merlin Gerin seria NS i analogicznych) oszczędzając czas montażu i miejsce w rozdzielnicy.

Działanie trójfazowego przekładnika prądowego TP-150

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.


Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).


TP-150-5
Typ
trójfazowy
Budowa
z zamkniętym rdzeniem
Przekładnia lp/ls
150/5
Klasa
1
Moc [VA]
2,5 VA
Częstotliwość
50÷60 Hz
Maksymalne napięcie pracy
720 V AC
Nr normy
IEC 60044-1
Prąd wtórny nominalny Is
5 A
Napięcie przebicia izolacji
3 kV/1 min.
Wymiary otworu P1/P2
22 mm x 26 mm
Waga
0,452 kg
Współczynnik bezpieczeństwa
FS ˂ 5
Przyłącze S1/S2
zaciski śrubowe 4 mm²
Wymiary WxHxD [mm]
76,5 mm x 74 mm x 80 mm
Prąd zwarciowy termiczny (lth)
60 x In
Dynamiczny prąd zwarciowy (Idyn)
2,55 x lth
Moment dokręcający
0,5 Nm
Temperatura pracy
-5÷40°C
Pozycja montażu
pionowa/pozioma
Montaż
szyna DIN / tablica / przewód
Stopień ochrony
IP20
typ Ip/Is Klasa  moc
[VA]		 wymiary otworu P1/P2
 [mm]		 wymiary
W×H×D [mm]		 waga
[kg]
TP-100  100/5  1 1,5 22×26 76,5×74×80
 0,452
TP-150 150/5 1 2,5 22×26 76,5×74×80 0,452
TP-200 200/5 1 2,5 22×26 76,5×74×80 0,452
TP-250 250/5 1 2,5 22×26 76,5×74×80 0,452
TP-300 300/5  1 2,5 31×31 142×55×96 0,570
TP-400 400/5 1 2,5 31×31 142×55×96
 0,570
TP-600 600/5  1 2,5 31×31 142×55×96 0,570
