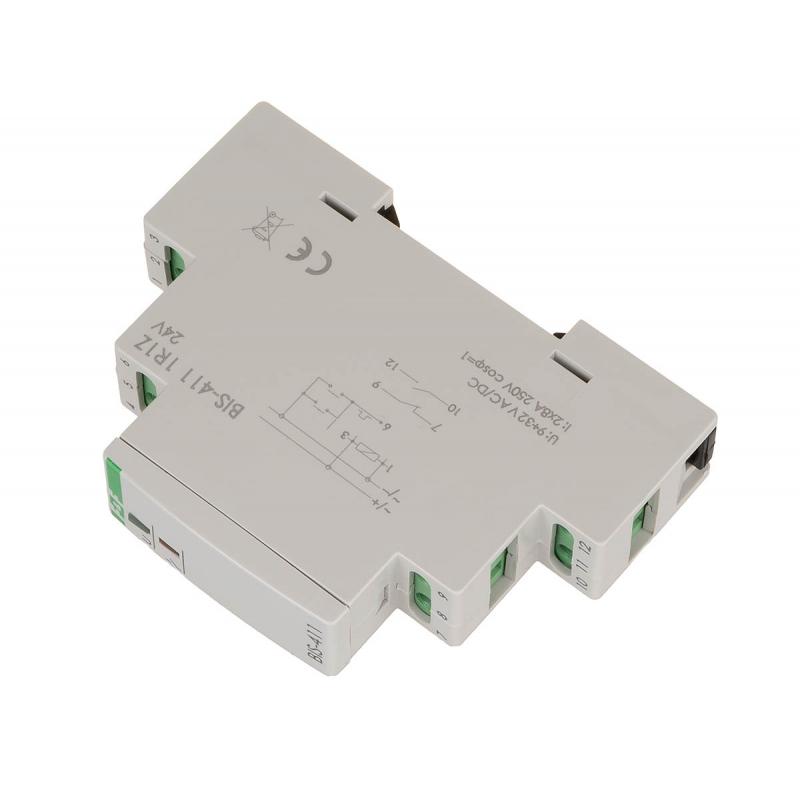

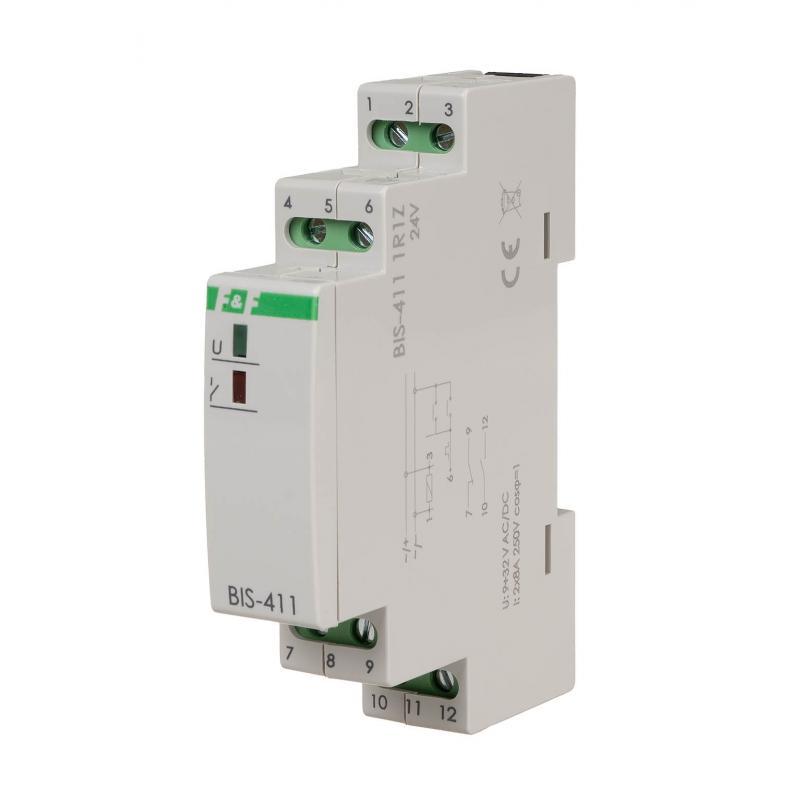

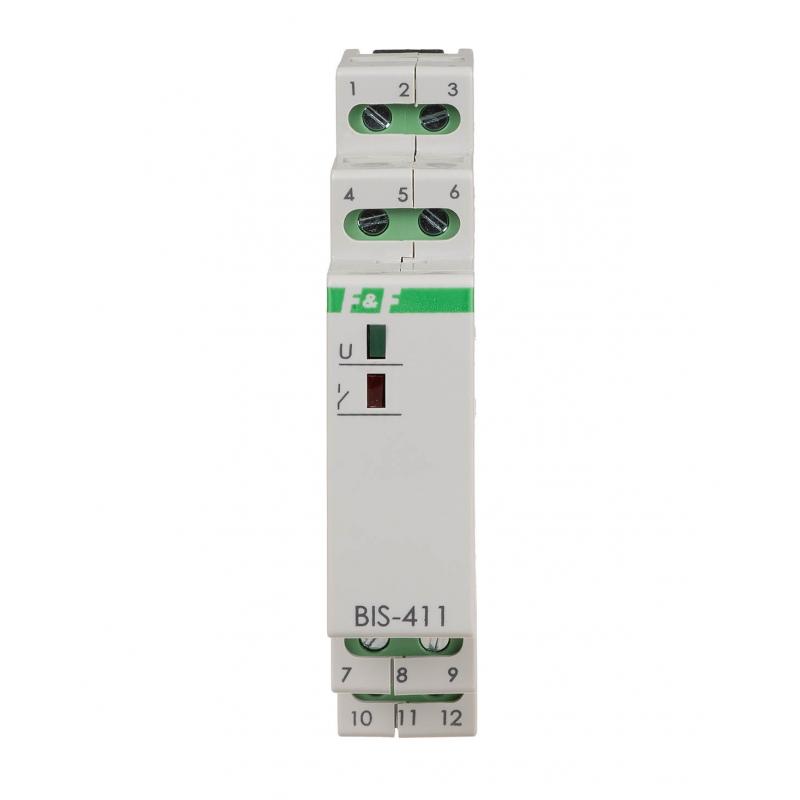

Przekaźnik bistabilny BIS-411 1R1Z 24 V

BIS-411-1R1Z-24V, 5908312590170

Zasilanie:            9÷30 V AC/DC
Max obciążenie: 2×8 A
Montaż:              na szynie 35mm

 Współpracuje z przyciskami podświetlanymi.

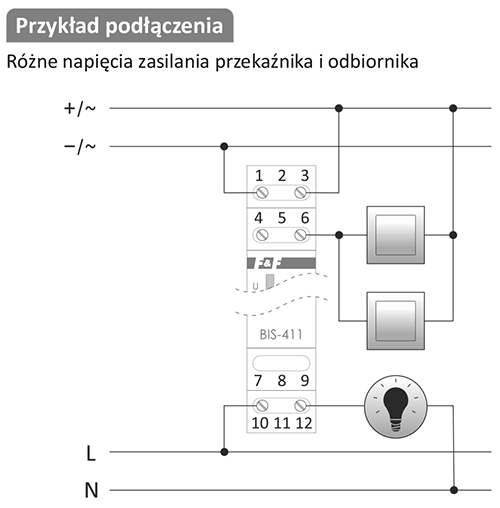

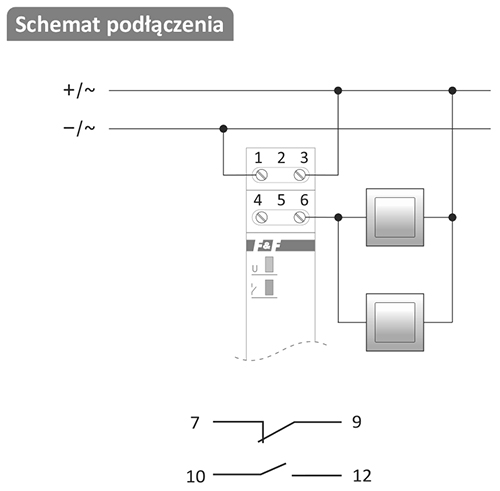

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Działanie przekaźnika bistabilnego

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego)
podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
Przekaźnik nie posiada „pamięci” pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk
przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru
po długotrwałym zaniku napięcia zasilania.


UWAGA!
BIS-411 1R1Z 24 V może współpracować z przyciskami podświetlanymi (ΣI<5mA).

Tabela mocy


Wartości orientacyjne dopuszczalnego obciążenia.


BIS-411-1R1Z-24V
Napięcie zasilania
9÷30 V AC/DC
Sterowanie lokalne
TAK
Maksymalny prąd obciążenia AC-1
2 x 8 A
Element wykonawczy
przekaźnik
Konfiguracja styków
separowany 1 × NO / NC
Separacja styku
TAK
Odporność na prądy udarowe - współpraca z LED
NIE
Ilość kanałów
1
Funkcjonalność
włącz/wyłącz
Opóźnienie zadziałania
0,1 ÷ 0,2 s
Prąd impulsu sterującego
mniej niż 5 mA
Współpraca z przyciskami podświetlanymi
TAK
Pamięć stanu po zaniku zasilania
NIE
Funkcja załącz na czas
NIE
Dedykowane wejścia sterowania centralnego
NIE
Sterowanie radiowe
NIE
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,7 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20


Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
