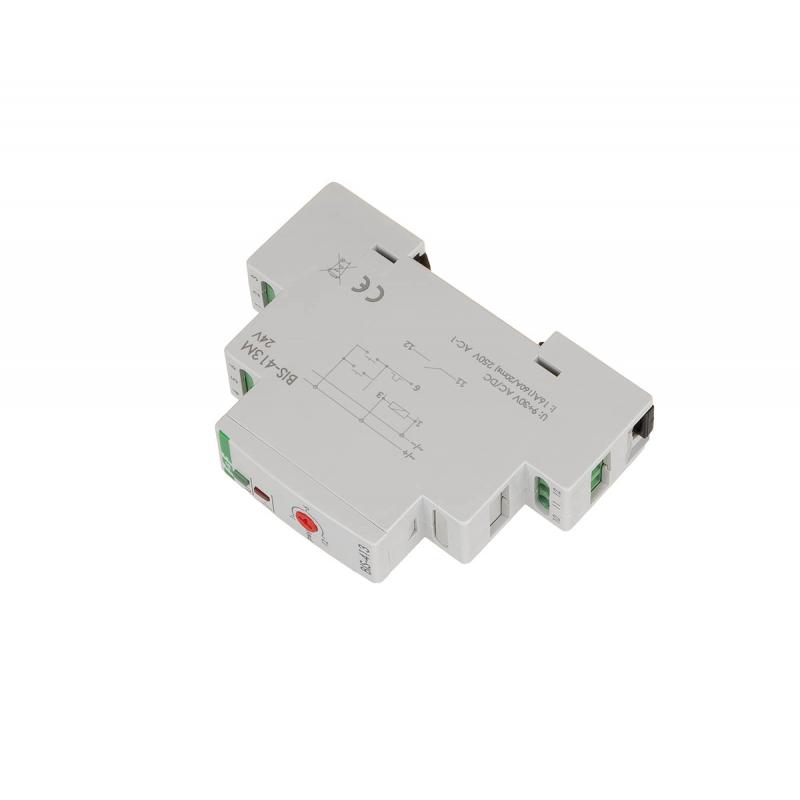

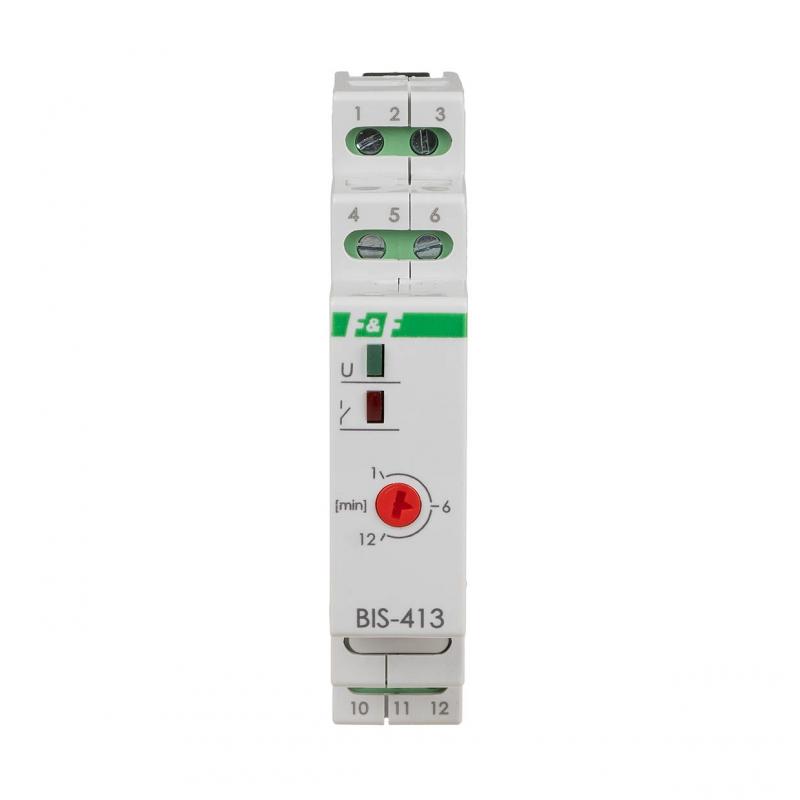

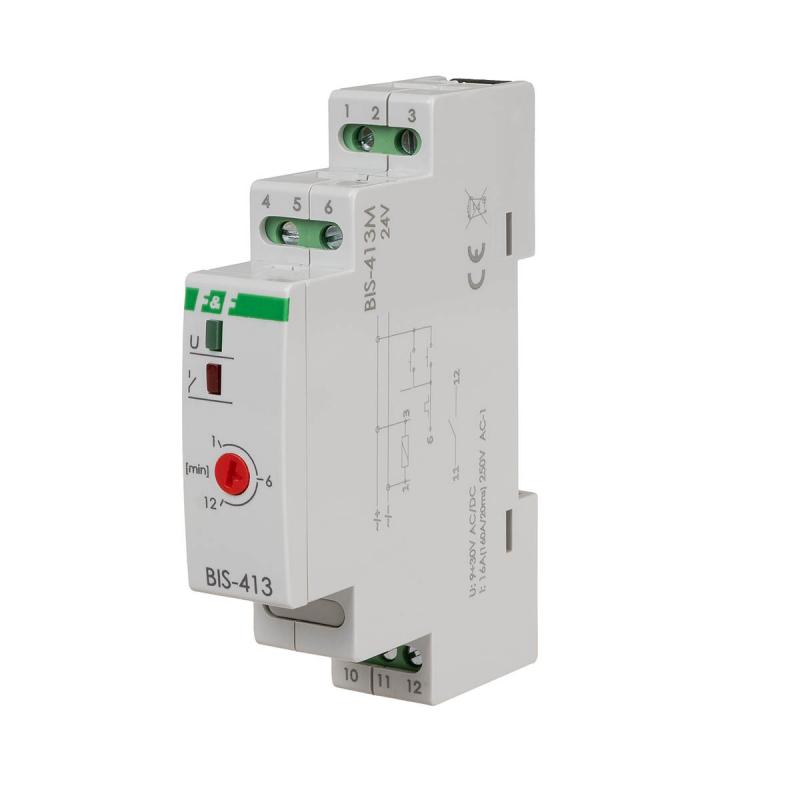

Przekaźnik bistabilny BIS-413M 24 V
Z wyłącznikiem czasowym.
Zasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A
Montaż: na szynie 35 mm
Z pamięcią pozycji styku.
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-413M 24 V występuje w wersjach:
- BIS-413 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A
- BIS-413-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
- BIS-413M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
- BIS-413M-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
Działanie
Krótkie naciśnięcie przycisku powoduje zamknięcie styku (załączenie podłączonego odbiornika). Styk zostanie otwarty (wyłączenie sterowanego odbiornika) po upływie zadanego czasu t, lub po ponownym naciśnięciu przycisku.
Długie, trwające minimum 2 s, naciśnięcie przycisku powoduje załączenie styku na stałe. Otwarcie styku nastąpi dopiero po ponownym naciśnięciu przycisku (lub po zaniku napięcia zasilania).
Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
.gif)
- Napięcie zasilania
- 9÷30 V AC/DC
- Sterowanie lokalne
- TAK
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Odporność na prądy udarowe - współpraca z LED
- NIE
- Ilość kanałów
- 1
- Funkcjonalność
- włącz/wyłącz z wyłącznikiem czasowym
- Opóźnienie zadziałania
- 0,1 ÷ 0,2 s
- Prąd impulsu sterującego
- mniej niż 5 mA
- Współpraca z przyciskami podświetlanymi
- NIE
- Pamięć stanu po zaniku zasilania
- TAK
- Czas wyłączenia
- 1÷12 min.
- Funkcja załącz na czas
- TAK
- Dedykowane wejścia sterowania centralnego
- NIE
- Sterowanie radiowe
- NIE
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
