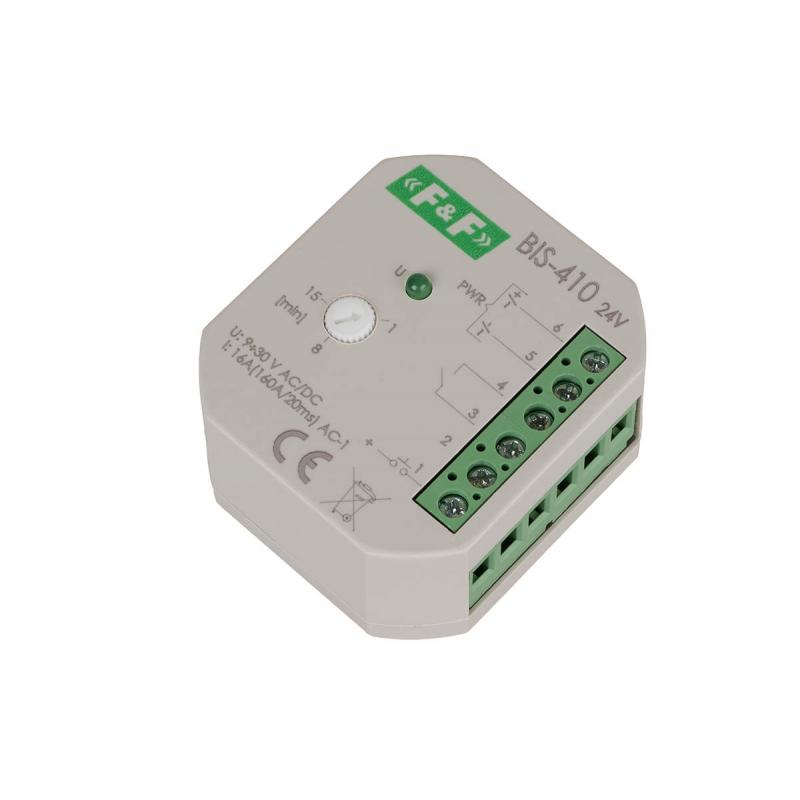

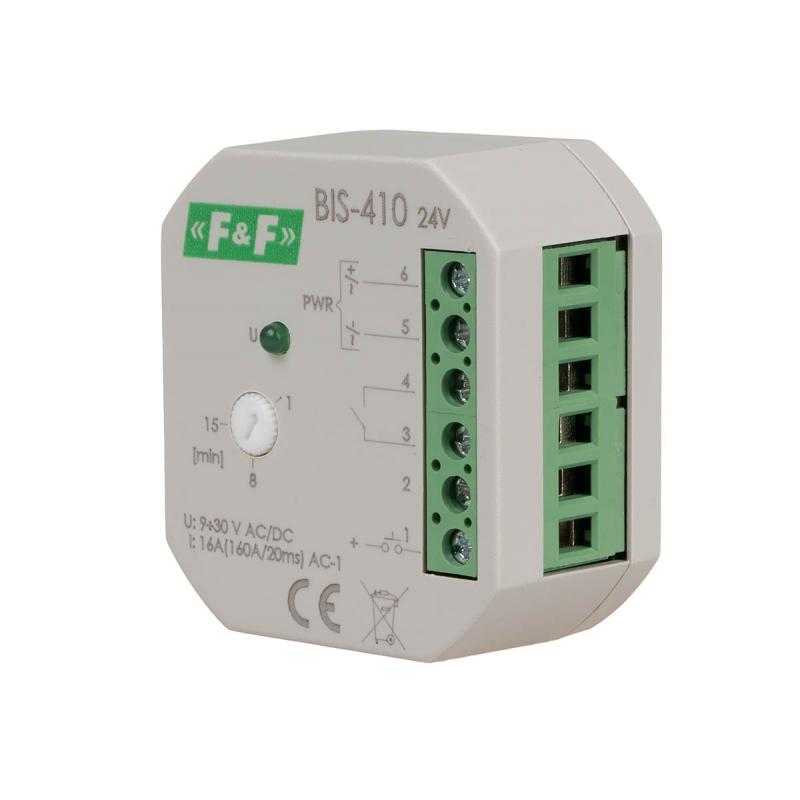

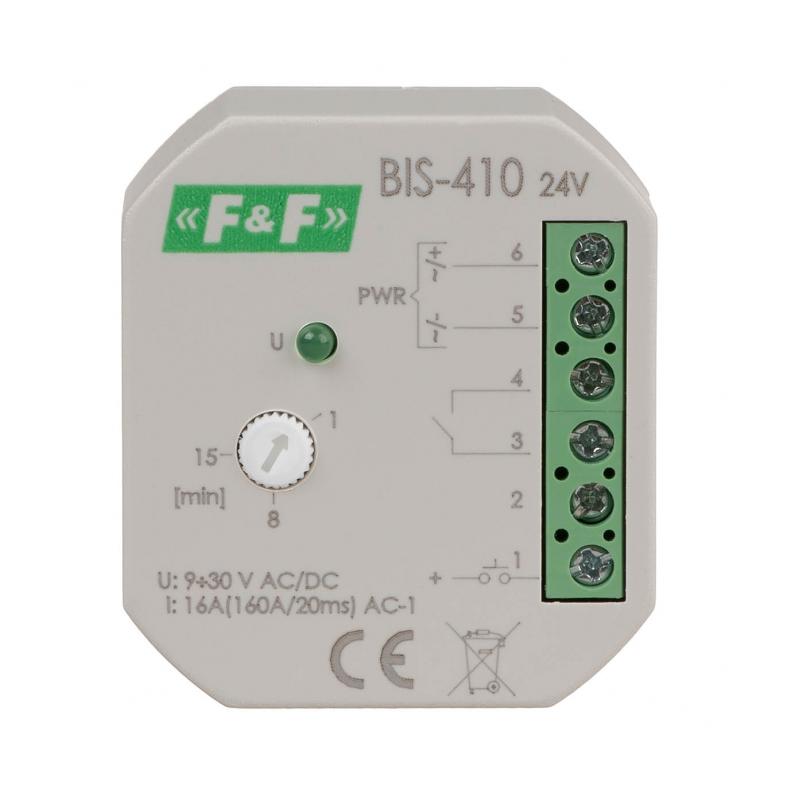

Przekaźnik bistabilny BIS-410 24 V
Przekaźnik bistabilny BIS-410 24 V
BIS-410-24V, 5902431670003
Opis produktu
Z wyłącznikiem czasowym.
Zasilanie: 9÷30 V AC/DC V
Max obciążenie: 16 A
Przyłącze: zaciski śrubowe
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
Przekaźnik BIS-410 występuje również w wersji BIS-410-LED przystosowanej do załączania odbiorników o dużym prądzie udarowym, takich jak: lampy LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Działanie przekaźnika bistabilnego BIS-410 24 V
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwokowego), podłączonego do przekaźnika.
Wyłączenie odbiornika nastąpi po następnym impulsie lub samoczynnie po nastawionym czasie wyłączenia. Dłuższe (trwające minimum 2 sekundy) naciśnięcie przycisku chwilowego powoduje załączenie przekaźnika na stałe. Wyłączenie przekaźnika nastąpi dopiero po ponownym naciśnięciu przycisku chwilowego (lub po zaniku napięcia zasilania).
.gif)
UWAGA!
BIS-410 24 V nie może współpracować z przyciskami podświetlanymi.
| Napięcie zasilania | 9÷30 V AC/DC |
| Sterowanie lokalne | TAK |
| Maksymalny prąd obciążenia AC-1 | 16 A |
| Element wykonawczy | przekaźnik |
| Konfiguracja styków | 1 × NO |
| Separacja styku | TAK |
| Odporność na prądy udarowe - współpraca z LED | NIE |
| Ilość kanałów | 1 |
| Funkcjonalność | włącz/wyłącz z wyłącznikiem czasowym |
| Opóźnienie zadziałania | 0,1 ÷ 0,2 s |
| Prąd impulsu sterującego | mniej niż 5 mA |
| Współpraca z przyciskami podświetlanymi | TAK |
| Pamięć stanu po zaniku zasilania | NIE |
| Czas wyłączenia | 1÷15 min. |
| Funkcja załącz na czas | TAK |
| Dedykowane wejścia sterowania centralnego | NIE |
| Sterowanie radiowe | NIE |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,7 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | Ø54 (48×43 mm), wysokość: 25 mm |
| Montaż | w puszce podtynkowej Ø60 |
| Stopień ochrony | IP20 |
BIS deklaracja CE 2024 (180.09k)
BIS-410 24 V instrukcja obsługi (639.12k)
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
