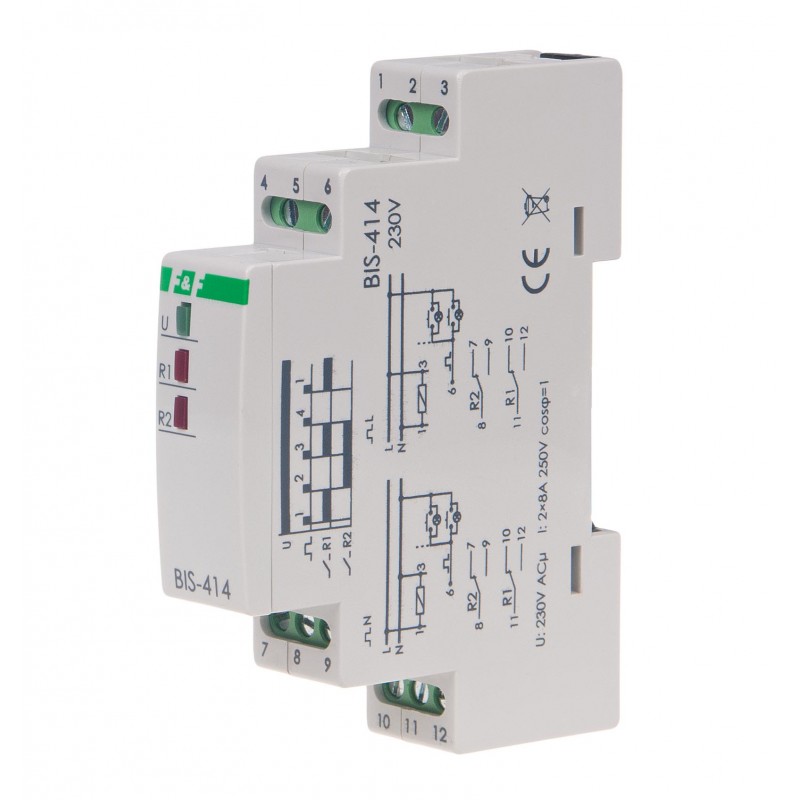

Przekaźnik bistabilny BIS-414 230 V
Przekaźnik bistabilny BIS-414 230 V
BIS-414, 5908312595755
Opis produktu
Świecznikowy
Zasilanie: 230 V
Max obciążenie: 2 x 16 A
Montaż: na szynie 35 mm
Współpracuje z przyciskami podświetlanymi.
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-414 230 V występuje w wersjach:
- BIS-414 230 V - podstawowy model z przekaźnikami 16 A

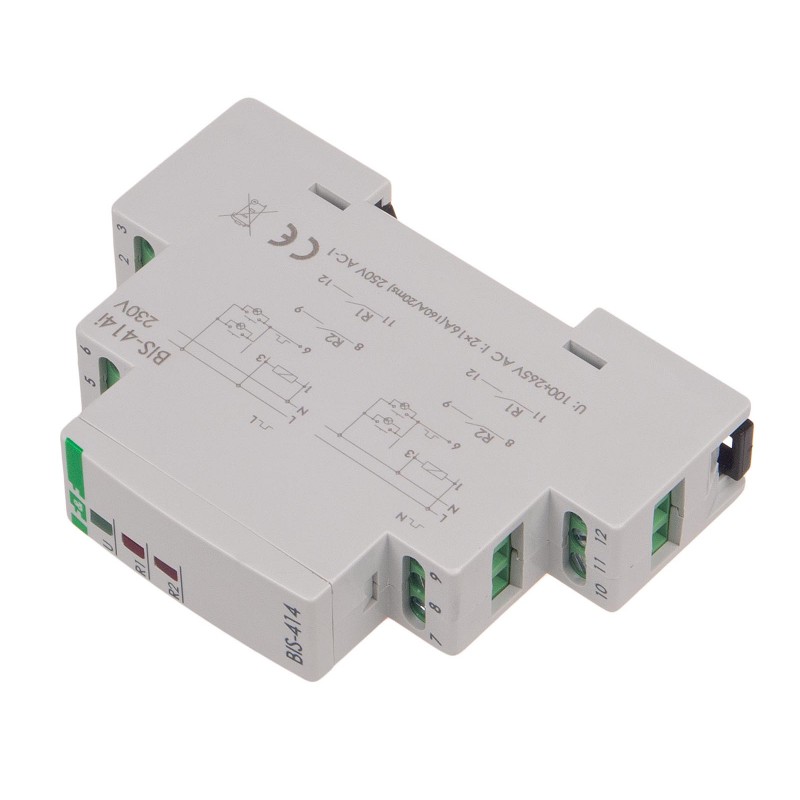

- BIS-414i 230 V - ze stykami przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Jak działa świecznikowy przekaźnik bistabilny?

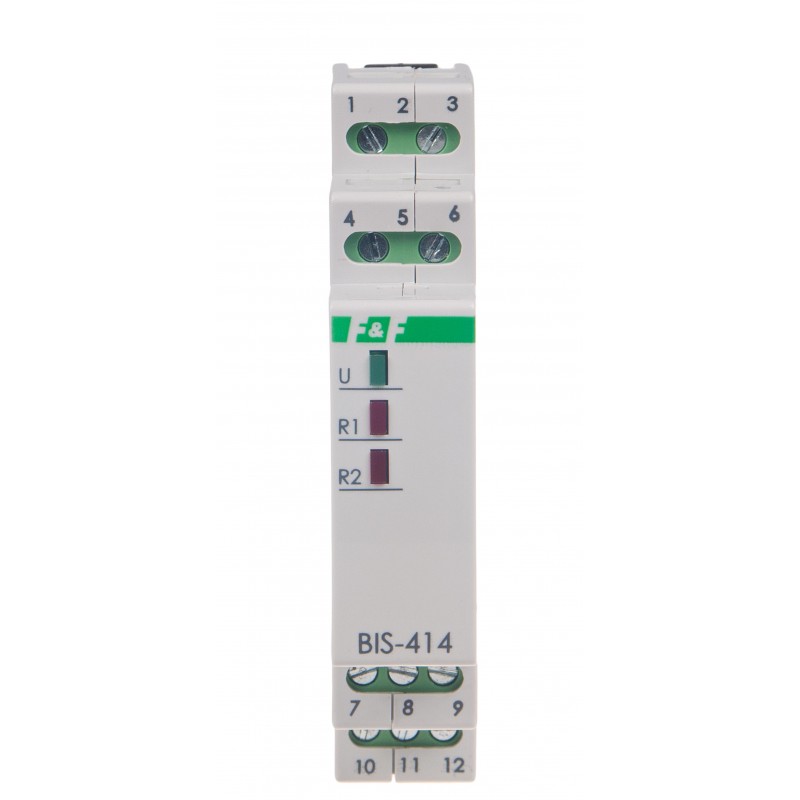

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2, których załączenie sygnalizowane jest świeceniem czerwonych diod R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.
Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.
UWAGA!
BIS-414 230 V może współpracować z przyciskami podświetlanymi.
| Napięcie zasilania | 165÷265 V AC |
| Sterowanie lokalne | TAK |
| Maksymalny prąd obciążenia AC-1 | 2 x 16 A |
| Element wykonawczy | przekaźnik |
| Konfiguracja styków | 2 × NO/NC |
| Separacja styku | TAK |
| Odporność na prądy udarowe - współpraca z LED | NIE |
| Ilość kanałów | 2 |
| Funkcjonalność | świecznikowy |
| Opóźnienie zadziałania | 0,1 ÷ 0,2 s |
| Prąd impulsu sterującego | mniej niż 5 mA |
| Współpraca z przyciskami podświetlanymi | TAK |
| Pamięć stanu po zaniku zasilania | NIE |
| Funkcja załącz na czas | NIE |
| Dedykowane wejścia sterowania centralnego | NIE |
| Sterowanie radiowe | NIE |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,7 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
BIS-414 instrukcja obsługi (727.14k)
BIS-414 - schemat CAD dxf (388.27k)
BIS deklaracja CE 2024 (180.09k)
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
