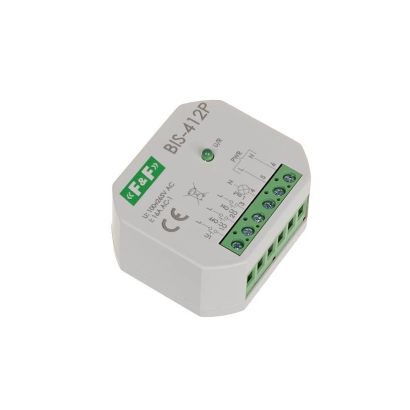

Przekaźnik bistabilny BIS-412P 230 V

BIS-412P, 5902431670027

Grupowy (hotelowy)

Zasilanie:             230 V
Max obciążenie: 16 A
Przyłącze:            zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Przeznaczenie
Elektroniczny, bistabilny przekaźnik impulsowy BIS-412P przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego podłączonego do tego przekaźnika.
Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.






Jak działa grupowy (hotelowy) przekaźnik bistabilny?

Sygnalizacja LED zielonej U/R:

* miga (ON: 30 ms / OFF: 1 s) – stan czuwania; odbiornik wyłączony.
* świeci ciągle – odbiornik załączony.
Sterowanie lokalne LC
Załączenie odbiornika następuje po impulsie spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego LC z grupy sterowania lokalnego. Po następnym impulsie nastąpi wyłączenie odbiornika.
Sterowanie centralne CC
WYŁĄCZ WSZYSTKIE – po impulsie spowodowanym naciśnięciem przycisku chwilowego CCOFF, nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia, czy załączenia).
ZAŁĄCZ WSZYSTKIE – po impulsie spowodowanym naciśnięciem przycisku chwilowego CCON, nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia, czy załączenia).

UWAGA!
BIS-412P 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).



BIS-412P
Napięcie zasilania
180÷265 V AC
Sterowanie lokalne
TAK
Maksymalny prąd obciążenia AC-1
16 A
Element wykonawczy
przekaźnik
Konfiguracja styków
1 × NO
Separacja styku
NIE
Odporność na prądy udarowe - współpraca z LED
NIE
Ilość kanałów
1
Funkcjonalność
grupowy (hotelowy)
Opóźnienie zadziałania
0,1 ÷ 0,2 s
Prąd impulsu sterującego
180÷265 V AC mniej niż 20 mA
Maksymalny prąd przycisków sterujących
Σ5 mA
Współpraca z przyciskami podświetlanymi
TAK
Pamięć stanu po zaniku zasilania
NIE
Funkcja załącz na czas
NIE
Dedykowane wejścia sterowania centralnego
TAK
Sterowanie radiowe
NIE
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,7 W
Pobór mocy czuwanie/praca
0,15 W/0,6 W
Temperatura pracy
-15 ÷ 50°C
Wymiary
Ø54 (48×43 mm), wysokość: 25 mm
Montaż
w puszce podtynkowej Ø60
Stopień ochrony
IP20









Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Wersja przekaźnika z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
