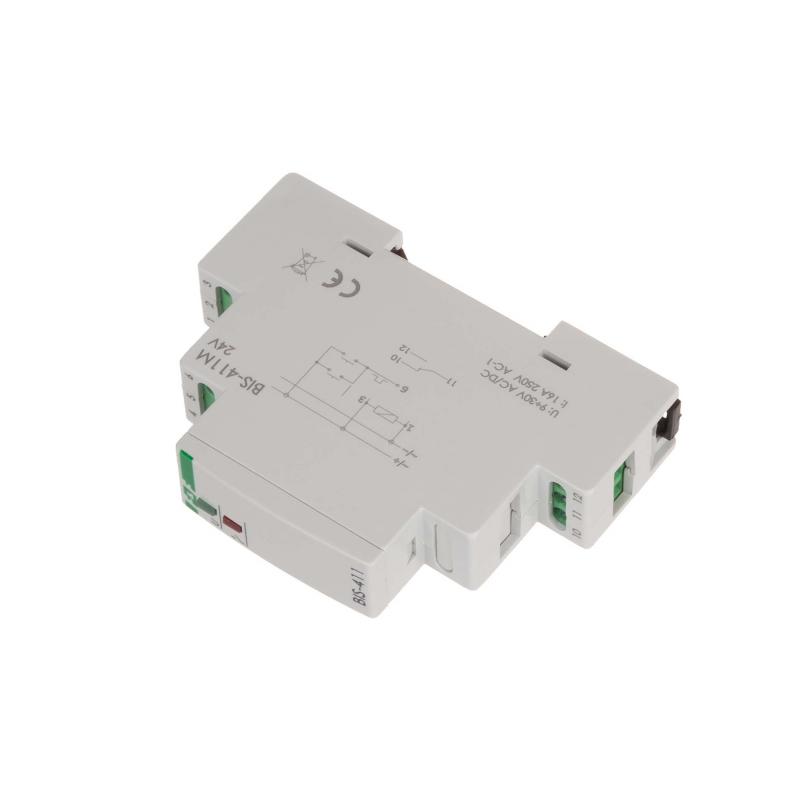

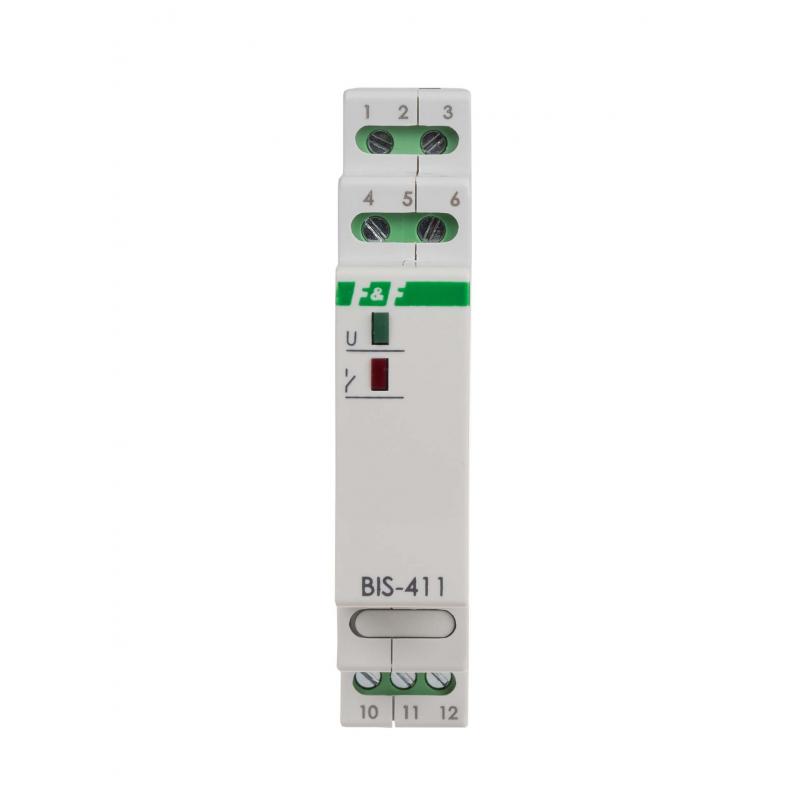

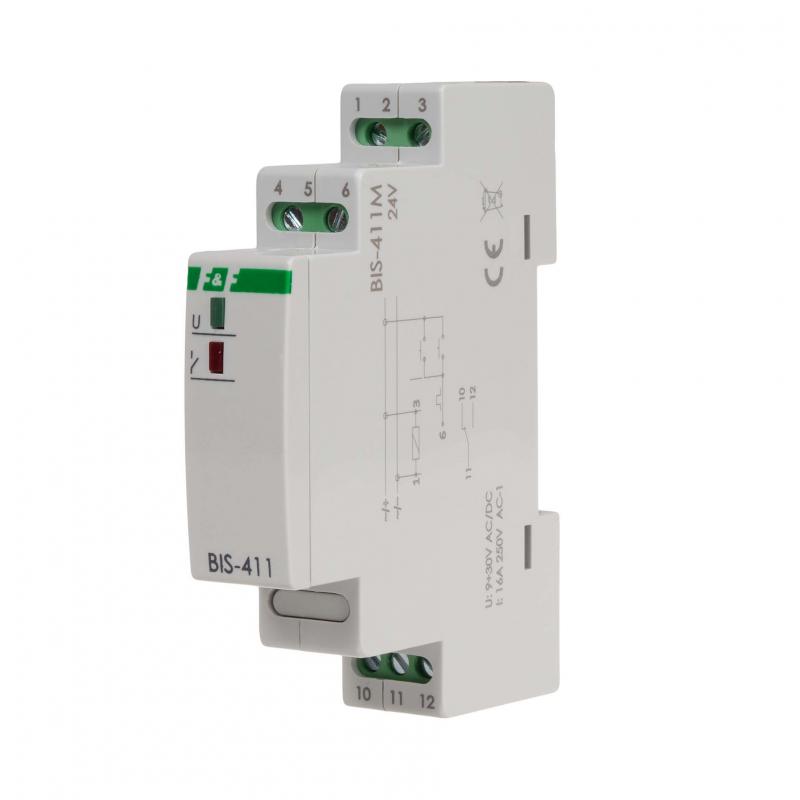

Przekaźnik bistabilny BIS-411M 24V
Zasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A
Montaż: na szynie 35 mm
Z pamięcią pozycji styku.
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-411M 24 V występuje w wersjach:
- BIS-411 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
- BIS-411-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
- BIS-411M 24 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźni-LED 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
- BIS-411 2Z 24 V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
- BIS-411 1R1Z 24 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.
Działanie przekaźnika bistabilnego z pamięcią styku

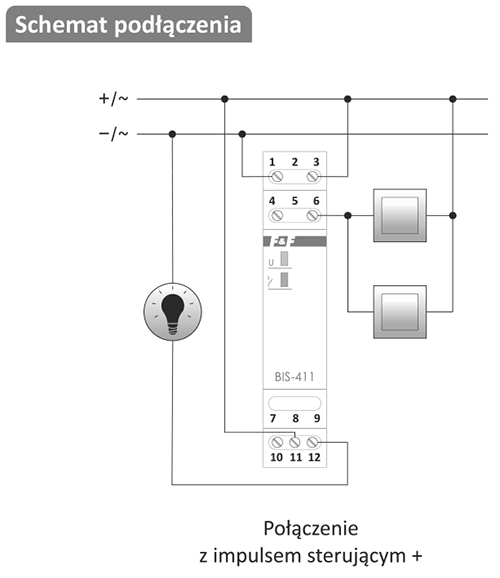

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania. Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia.
- Napięcie zasilania
- 9÷30 V AC/DC
- Sterowanie lokalne
- TAK
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Odporność na prądy udarowe - współpraca z LED
- NIE
- Ilość kanałów
- 1
- Funkcjonalność
- włącz/wyłącz
- Opóźnienie zadziałania
- 0,1 ÷ 0,2 s
- Prąd impulsu sterującego
- mniej niż 1 mA
- Współpraca z przyciskami podświetlanymi
- NIE
- Pamięć stanu po zaniku zasilania
- TAK
- Funkcja załącz na czas
- NIE
- Dedykowane wejścia sterowania centralnego
- NIE
- Sterowanie radiowe
- NIE
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,7 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
