Przekaźnik bistabilny BIS-411M-LED 230V

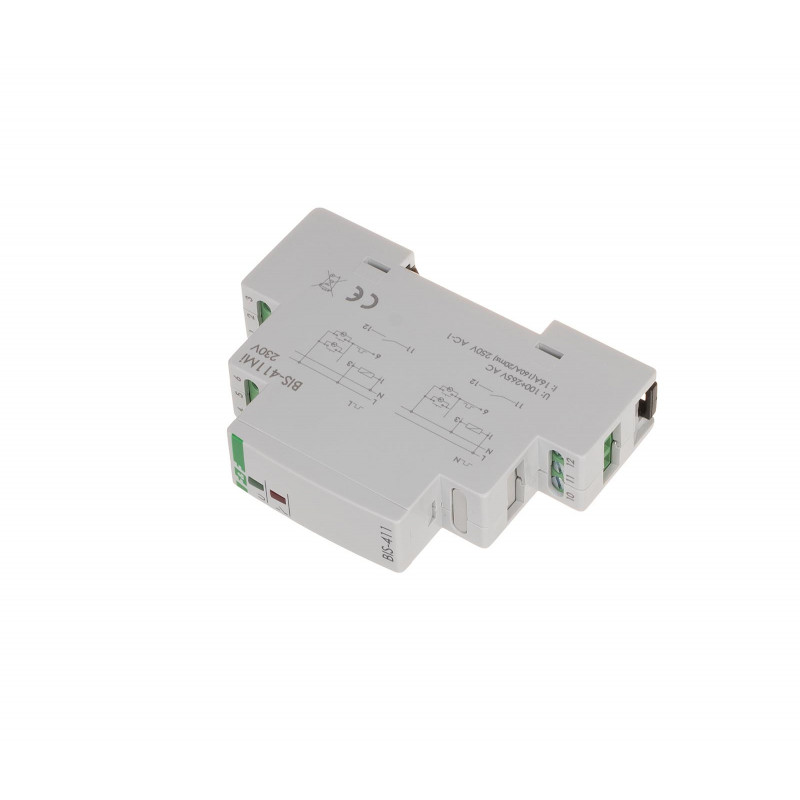

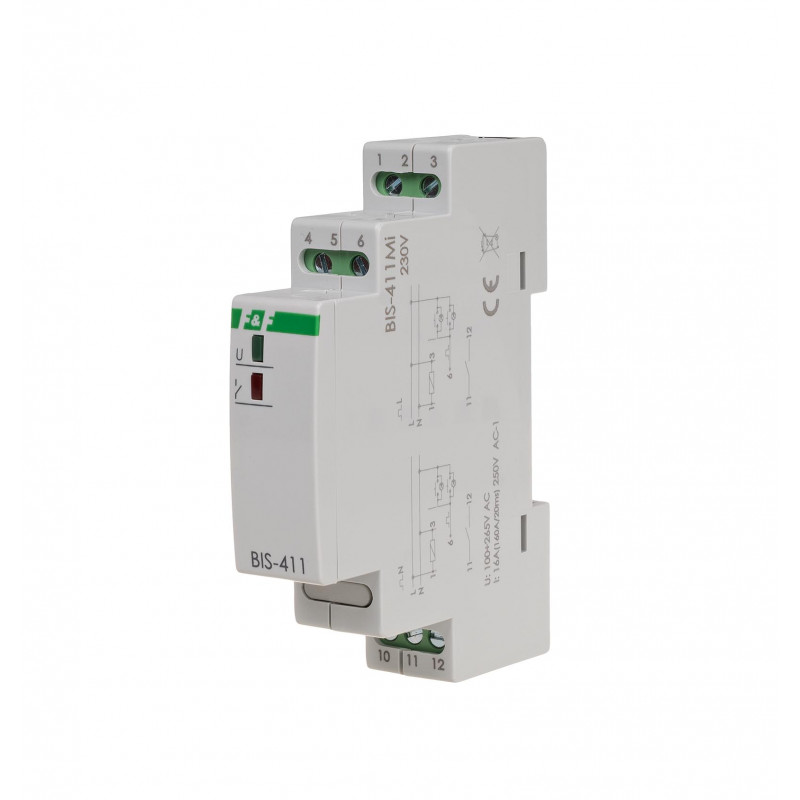

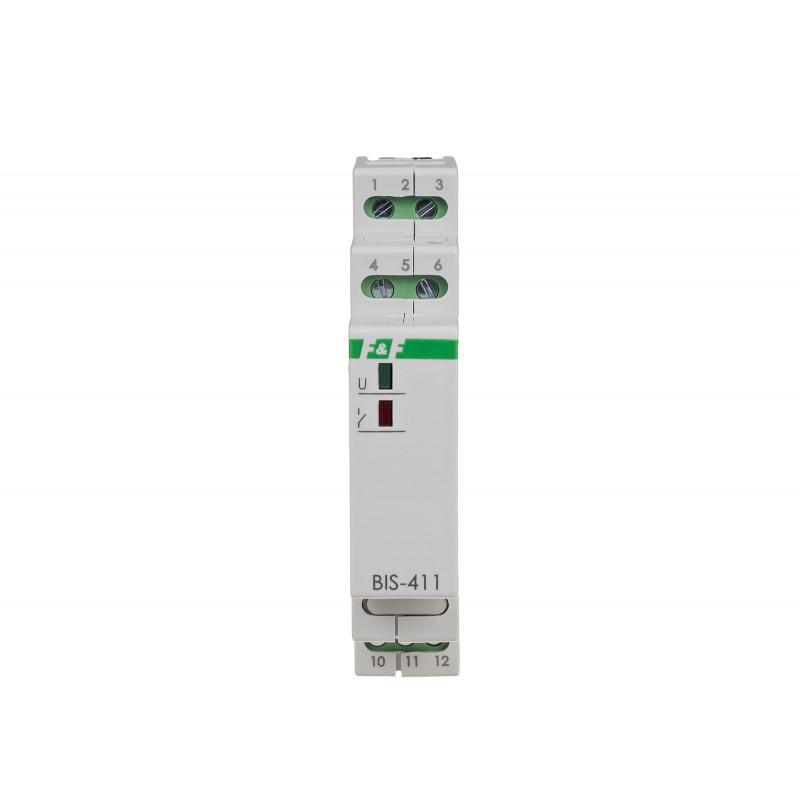

Przekaźnik bistabilny BIS-411M-LED 230V do żarówek LED z pamięcią pozycji styku Zobacz większe
Poprzedni Następny

Przekaźnik bistabilny BIS-411M-LED 230V

BIS-411M-LED, 5902431670096

Opis produktu

Zasilanie:             230 V
Max obciążenie: 16 A (120 A/20 ms)
Montaż:               na szynie 35 mm

Współpracuje z przyciskami podświetlanymi.
Z pamięcią pozycji styku.

Elektroniczny, bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych  (dzwonkowych) włączników  sterujących.

BIS-411iM 230 V występuje w wersjach:

  • BIS-411 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A
  • BIS-411-LED- 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
  • BIS-411M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
  • BIS-411M-LED- 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
  • BIS-411 2Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
  • BIS-411 1R1Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.

Działanie impulsowego przekaźnika bistabilnego

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania. Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.

UWAGA!
BIS-411M-LED 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).

Tabela mocy


Wartości orientacyjne dopuszczalnego obciążenia.


Napięcie zasilania165÷265 V AC
Sterowanie lokalneTAK
Maksymalny prąd obciążenia AC-116 A (120 A/20 ms)
Element wykonawczyprzekaźnik
Konfiguracja styków1 × NO
Separacja stykuTAK
Odporność na prądy udarowe - współpraca z LEDTAK
Ilość kanałów1
Funkcjonalnośćwłącz/wyłącz
Opóźnienie zadziałania0,1 ÷ 0,2 s
Prąd impulsu sterującegomniej niż 5 mA
Współpraca z przyciskami podświetlanymiTAK
Pamięć stanu po zaniku zasilaniaTAK
Funkcja załącz na czasNIE
Dedykowane wejścia sterowania centralnegoNIE
Sterowanie radioweNIE
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,7 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

BIS-411M-LED 230 V instrukcja (710.78k)

BIS-411 - schemat CAD dxf (385.87k)

BIS deklaracja CE 2024 (180.09k)



Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.

Odporność na prądy udarowe
W urządzeniu zastosowany został przekaźnik typu "inrush" charakteryzujący się dużą wytrzymałością na krótkotrwałe prądy udarowe powstające np. w momencie załączenia lamp LED, świetlówek ESL, tranformatorów elektronicznych, lamp wyładowczych itp.
